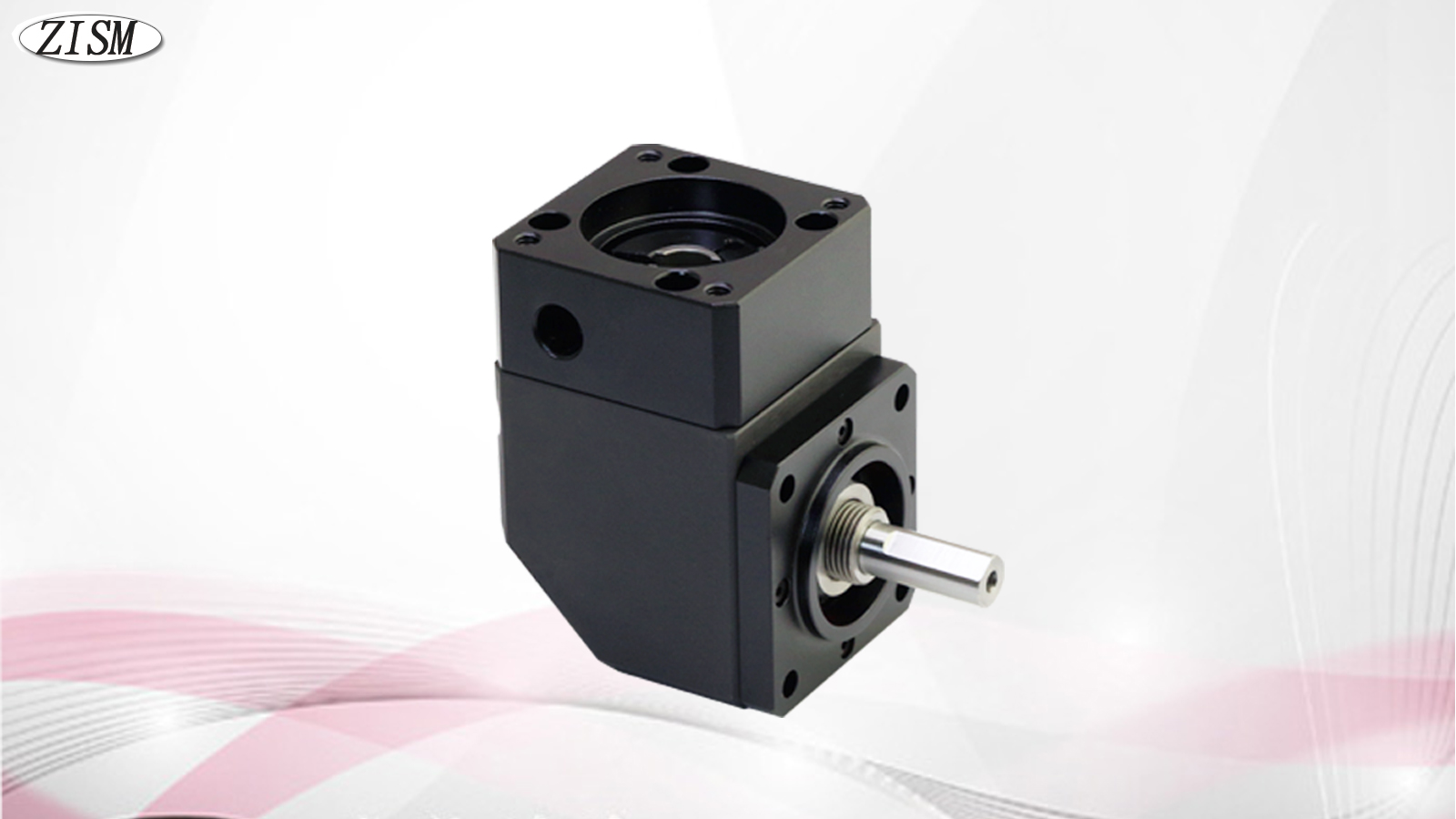

ZPR-90型轉角減速機
規格說明 :
轉角型減速機(安裝面 ☐90 mm.(與伺服750W安裝面相同)可搭配各廠牌伺服馬達750W.
►使用溫度:-10 ~+90 ºC.
► 安裝方向:任意方向.
► 潤滑:複合皂基全合成潤滑油脂.
► 急停扭矩:2.5倍額定輸出力矩.
►使用壽命:20000 hr.
使用壽命為:實際負載不超過額定負載,70%之條件下操作.
若實際負載超過額定負載或超過70%情況時,使用壽命會降低.
| ZPR | 90 | L1 | 1 | ||
| 轉角 減速機 |
減速機 外型 |
減速機 一段 |
減速機 比數 |
馬達 |
備註 |
| ☐90mm | L1=一段 L2=二段 |
1=1比 2=2比 |
SV:伺服 |
| 規格/型號 | ZPR90-L1-1 | ZPR90-L1-2 |
| 減速比 | 1比 | 2比 |
| 標準背隙 | 10 arcmin | 12 arcmin |
| 效率 | 95% | 90% |
| 噪音值(無負載) | 65 dB | 65 dB |
| 重量 | 3.5 Kg | 3.5 Kg |
| 輸入轉速 | 2000 rpm | |
| 防護等級 | IP 54 | |
| 扭轉剛性 | 35 N-m/arc-min | |
| 最大徑向力 | 1400N | |
| 最大軸向力 | 700N | |
1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.
