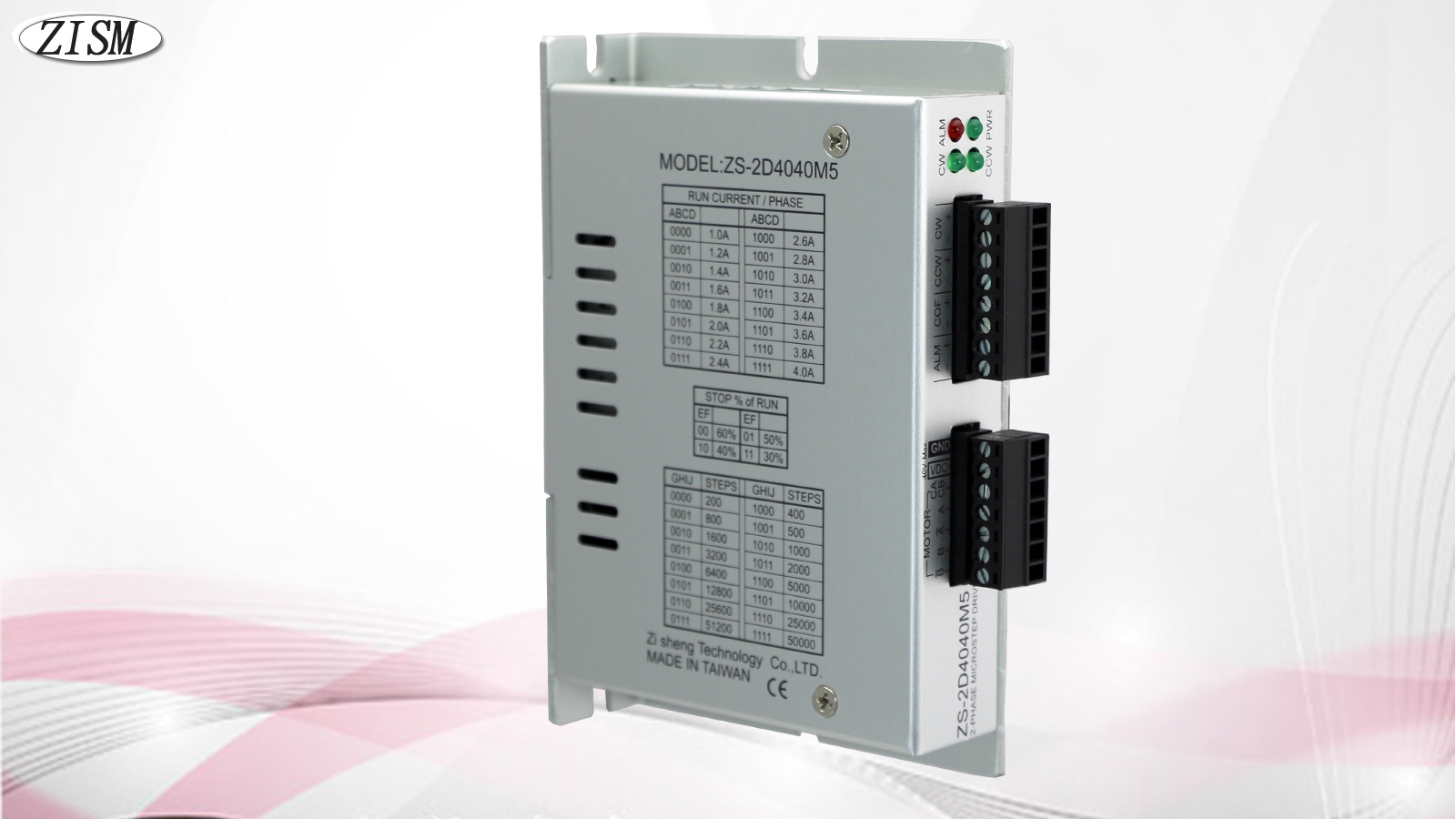

ZS-2D4040M5/Unipolar/2相微步驅動器/DC:24V/ 4A/ 51200P/R

檔案下載

2相微步進驅動器:

▶微步進驅動/體積小型化/低溫昇/振動低.

▶歐規端子配線方便/馬達噪音低/運轉平順.

▶使用環境溫度: 0 ~ + 40 °C. <85% RH.

▶脈波信號輸入電壓+5V.不需要外加限流電阻.

▶脈波信號輸入電壓+12V .需要外加限流電阻680Ω~1 kΩ .1/4W以上.

▶脈波信號輸入電壓+24V .需要外加限流電阻1.5 kΩ~2kΩ. 1/4W以上.

▶外加限流電阻請裝於步進驅動器側.

分類:
型號 ZS-2D4040M5
電源入力 DC 18~40V@4A
驅動電流/相 1~4A (指撥設定)
停止電流 脈波停止時,自動下降電流30-60% (指撥設定)
驅動方式 定電流單極性驅動
解析度 200/400/500/800/1000/1600/2000
/3200/5000/6400/10000/12800
/25000/25600/50000/51200.
脈波入力 (1P)單脈波PLS/DIR / (2P)雙脈波CW/CCW
最大輸入脈波 500 KHz
適用馬達 二相步進馬達   6 線 / 8 線式
重量 240 g

ZS-2D4040M5/Unipolar/2相微步驅動器/DC:24V/ 4A/ 51200P/R
