型號 | ZS-2D2250MS |
電源入力 | DC 12~48V@2.2A |
驅動電流/相 | 0.3~2.2A (指撥設定) |
停止電流 | 脈波停止時,自動下降電流50% (指撥設定) |
驅動方式 | 定電流雙極性驅動 |
解析度 | 200/400/800/1600/3200/6400/ 12800/25600/1000/2000/4000/ 5000/8000/10000/20000/25000. |
脈波入力 | (1P)單脈波PLS/DIR / (2P)雙脈波CW/CCW |
最大輸入脈波 | 2 MHz |
適用馬達 | 二相步進馬達 4 線 / 8 線式 |
重量 | 145 g |
異常警示碼:
燈號 | 說明 |
綠燈閃爍 | 驅動器正常 |
綠燈長亮 | 馬達激磁解除 |
綠燈閃爍1次/紅燈閃爍3次 | 驅動器過熱保護 |
綠燈閃爍2次/紅燈閃爍3次 | 驅動器內部異常保護 |
綠燈閃爍1次/紅燈閃爍4次 | 驅動器過電壓保護 |
綠燈閃爍2次/紅燈閃爍4次 | 驅動器低電壓保護 |
綠燈閃爍1次/紅燈閃爍5次 | 驅動器過電流保護 |
綠燈閃爍1次/紅燈閃爍6次 | 馬達接線異常保護 |

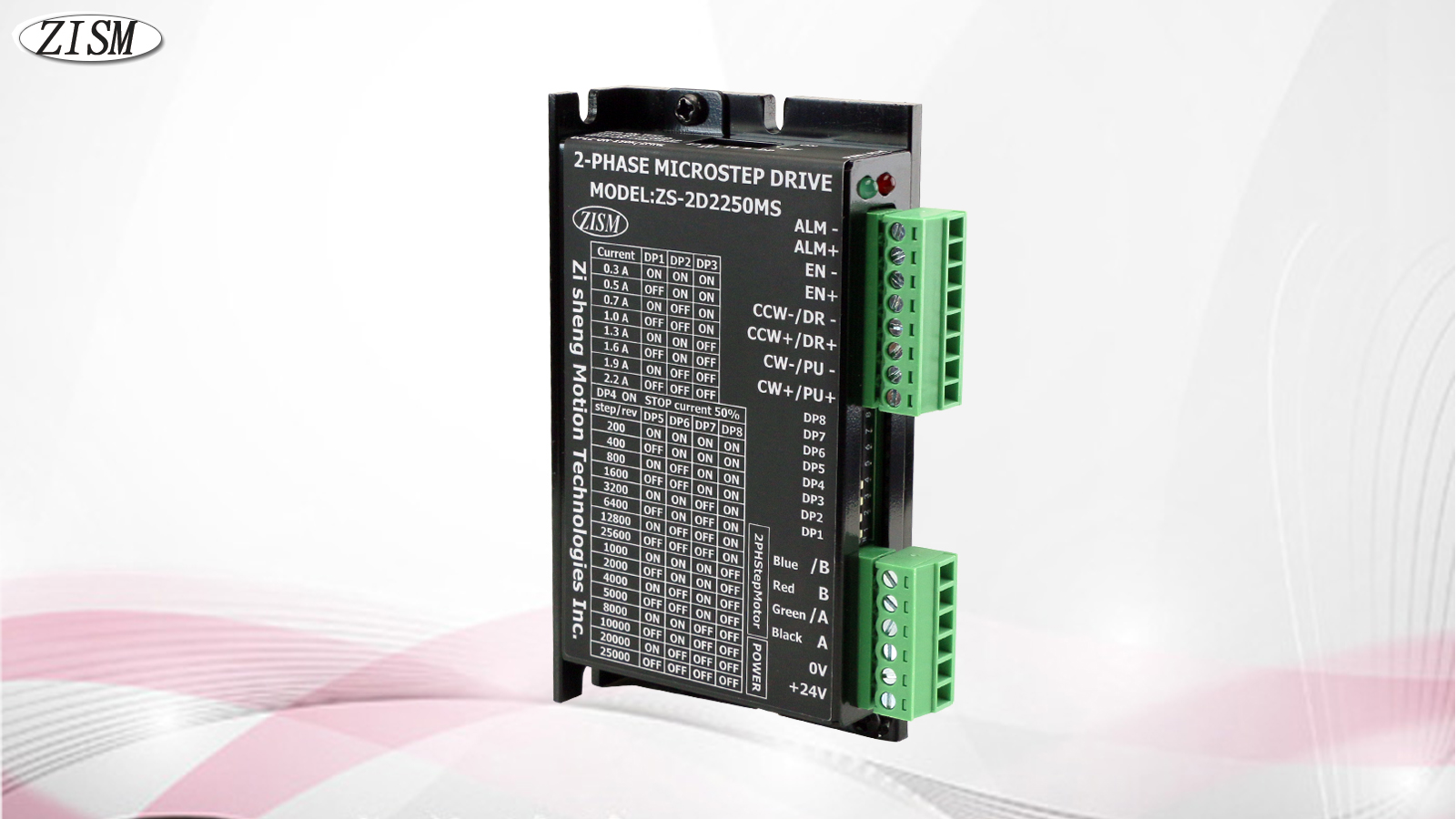

ZS-2D2250MS/Bipolar/2相微步進驅動器/DC:12-48V/ 2.2A/25000P/R
