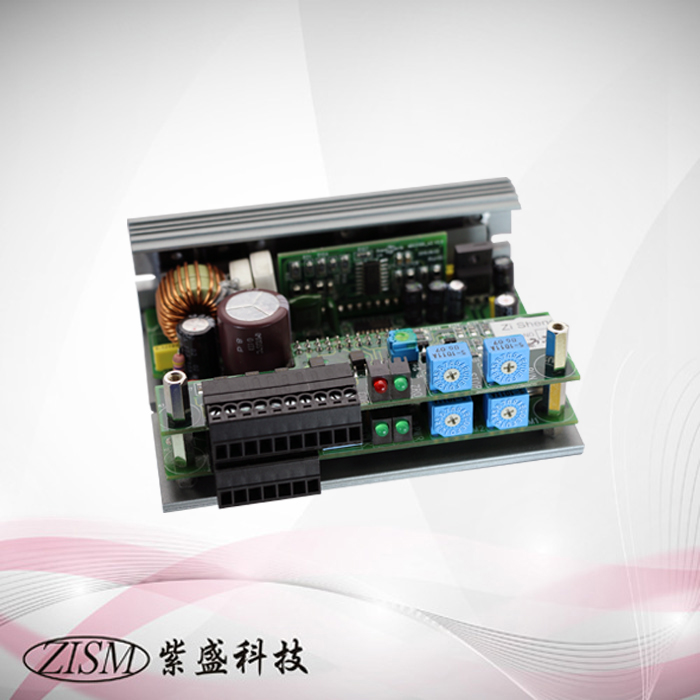

5相驅動器 ZS-5028M DC24V 2.8A 125000P/R

檔案下載

5相微步進驅動器:
▶微步進驅動/體積小型化/低溫昇/振動低.
▶歐規端子配線方便/馬達噪音低/運轉平順.
▶使用環境溫度: 0 ~ + 40 °C. <85% RH.
▶脈波信號輸入電壓+5V.不需要外加限流電阻.
▶脈波信號輸入電壓+12V .需要外加限流電阻680Ω~1 kΩ .1/4W以上.
▶脈波信號輸入電壓+24V .需要外加限流電阻1.5 kΩ~2kΩ. 1/4W以上.
▶外加限流電阻請裝於步進驅動器側.

分類:
型號 ZS-5028M
電源入力 DC 18~40V@4A
驅動電流/相 0.8~2.8A (旋鈕設定)
停止電流 脈波停止時,自動下降電流13~100%  (旋鈕設定)
驅動方式 定電流雙極性驅動
解析度 500/1000/1250/2000/2500/4000/
5000/10000/12500/20000/25000/
40000/50000/62500/100000/125000.
脈波入力 (1P)單脈波PLS/DIR / (2P)雙脈波CW/CCW
最大輸入脈波 500 KHz
適用馬達 5相步進馬達   5 線式
重量 240 g
