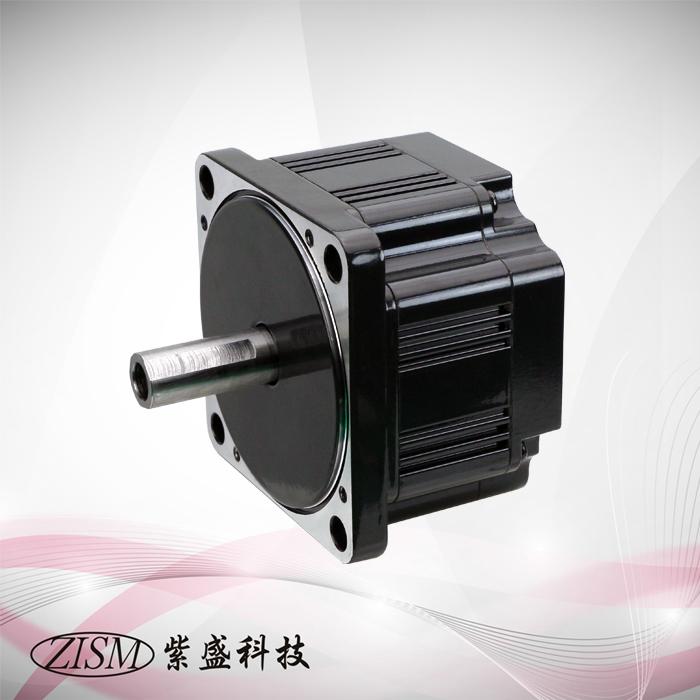

無刷馬達90型 BL90S150-AH10 150W DC 24V 3000rpm (軸心中空10mm)

檔案下載

無刷馬達(安裝面 ☐90 mm) 中空軸心.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

BL90 S 150 AH 10
無刷
系列
馬達
長度
馬達
瓦數
軸心
樣式
馬達
電壓
備註
☐90型 S=62.5mm 150=150W AH=
中空軸
空白=DC24V
3=AC110V
4=AC220V
中空:
10mm

無刷馬達BL90S150-AH型:中空圓軸

規格
型號
功率
W
電壓
V
電流
A
轉矩
kg-cm
轉速
rpm
馬達長度
L-mm
重量
kg
BL90S150-AH10 150 DC24V 8 4.8 3000 62.5 1.6
BL90S150-AH10-3 150 AC110V 1.8 4.8 3000 62.5 1.6
BL90S150-AH10-4 150 AC220V 0.9 4.8 3000 62.5 1.6

▶馬達極數(Poles):8

▶馬達線色:
9_PIN 出口線(DC電源).

說明 1.MU 2.MV 3.MW 4.+HALL 5.GND 6.✖ 7.H1 8.H2 9.H3
線色 Null

▶3+8_PIN 出口線(DC電源).
MOTOR:

說明 1: MU 2: MV 3: MW
線色

HALL SENSOR:

說明 1.✖ 2.溫度開關+ 3.溫度開關- 4.GND 5.H1 6.H2 7.H3 8.+HALL
線色 Null

▶4+10_PIN 出口線(AC電源).
MOTOR:

說明 1: MU 2: MV 3: MW 4:NC
線色   綠

HALL SENSOR:

說明 1.溫度開關- 2.GND 3. 4.+HALL 5.Shield 6.溫度開關+ 7.H1 8.H2 9.H3 10.
線色 Null 編織網 Null
