ZFZ | 86 | – | 10 | ST | — |
行星 減速機 |
減速機 外型 |
減速機 一段 |
減速機 比數 |
馬達 |
備註 |
斜齒 | ☐86mm | 一段 | 3~10比 | ST:步進 SV:伺服 |
BL104 |

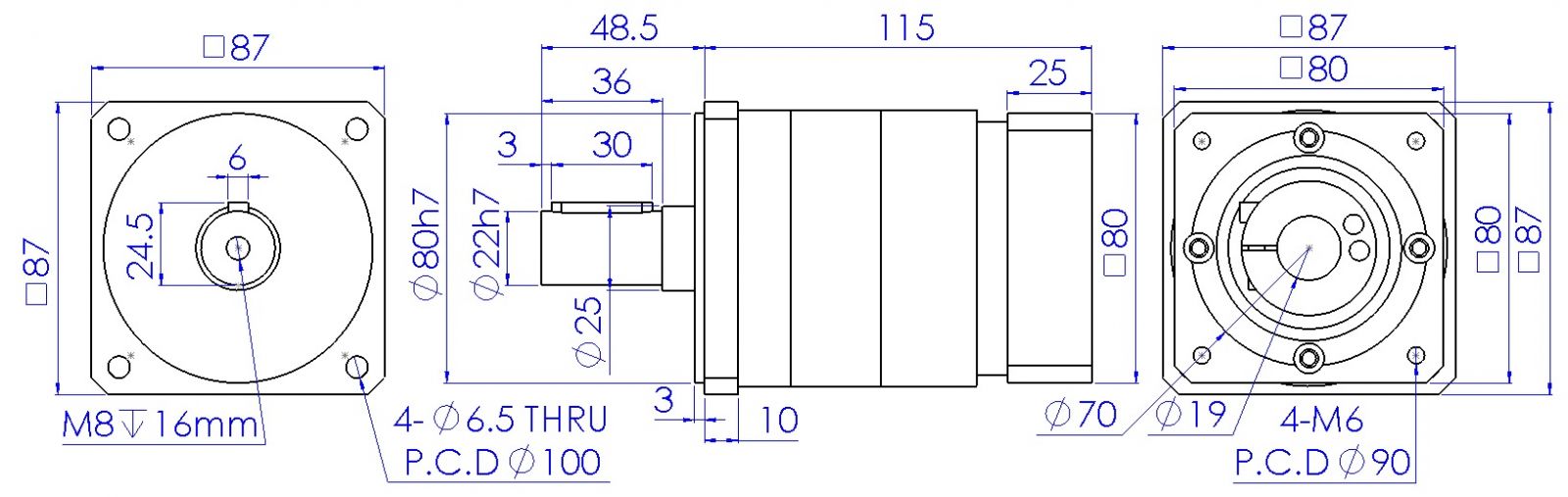

搭配:伺服馬達SV-750W

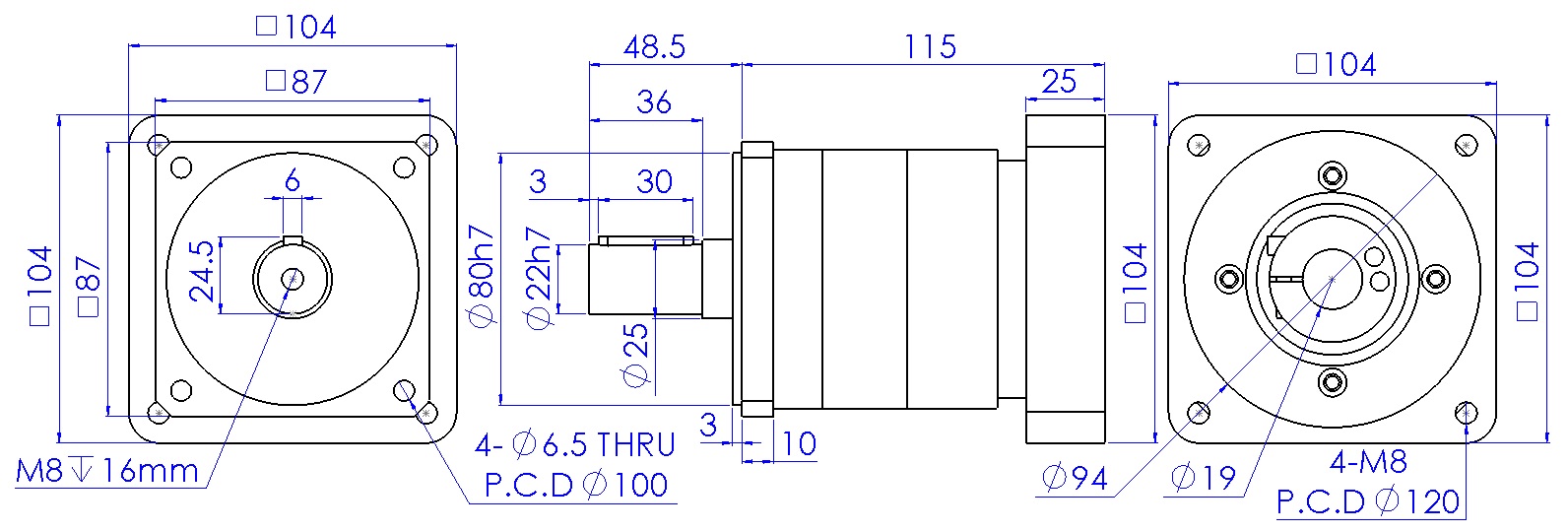

搭配:無刷馬達104框安裝面:
減速比(一段): | 3 | 5 | 8 | 10 | – |
額定輸出力矩N.m | 58 | 91 | 91 | 91 | – |
規格/型號 | 減速比一段:L1 | |
標準背隙 | 8 arcmin | |
效率 | 95% | |
噪音值(無負載) | 63 dB | |
重量 | 2.5 Kg | |
輸入轉速 | 3000 rpm | |
防護等級 | IP 54 | |
容許徑向負荷 | 630N | |
容許軸向負荷 | 1050N |
1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.

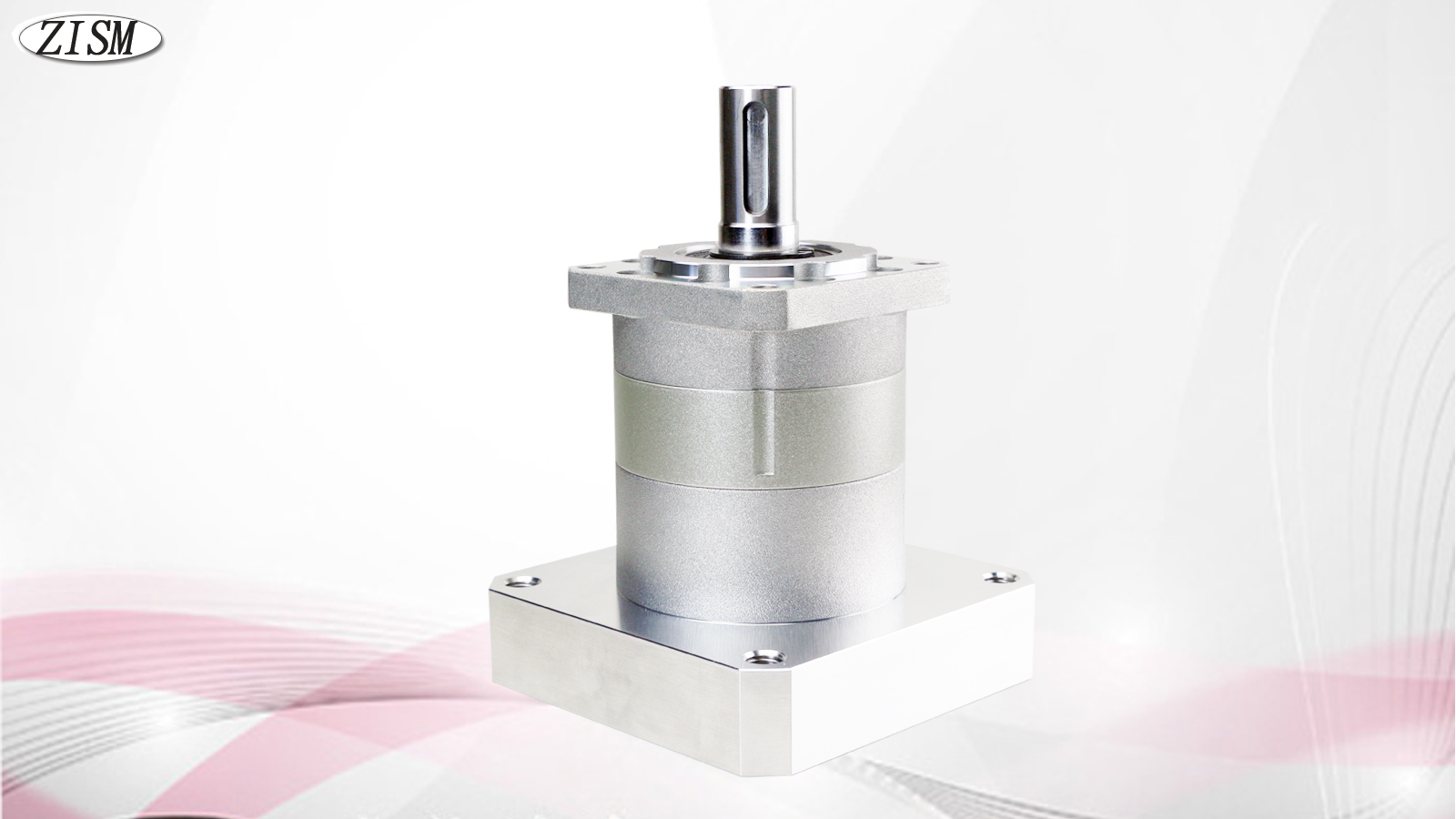

行星式減速機86型ZFZ-86
