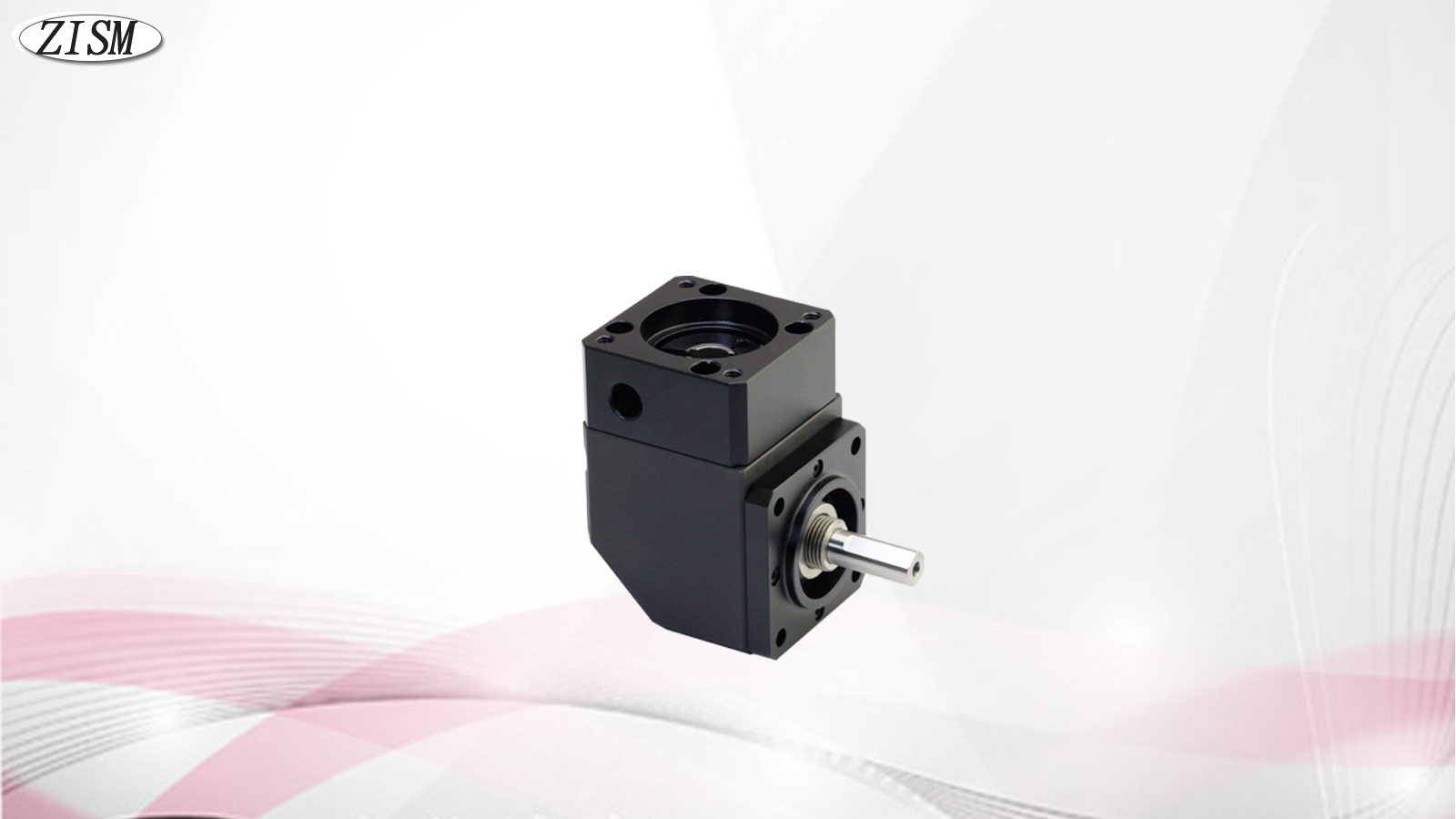

ZPR-42型轉角減速機

檔案下載

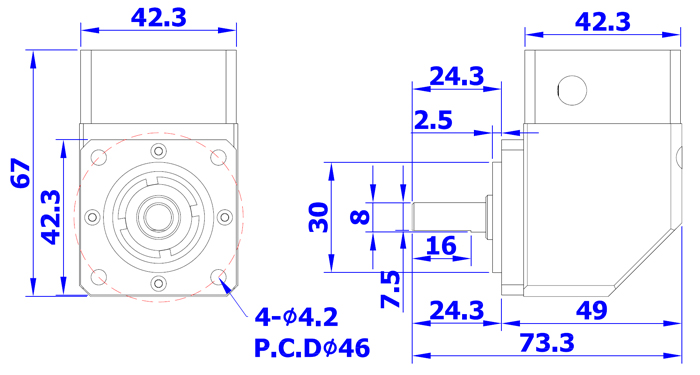

轉角型減速機(安裝面 ☐42 mm.(與伺服100W安裝面相同)可搭配各廠牌伺服馬達100W.
►使用溫度:-10 ~+90 ºC.
► 安裝方向:任意方向.
► 潤滑:複合皂基全合成潤滑油脂.
► 急停扭矩:2.5倍額定輸出力矩.
►使用壽命:20000 hr.
使用壽命為:實際負載不超過額定負載,70%之條件下操作.
若實際負載超過額定負載或超過70%情況時,使用壽命會降低.

Category:
ZPR 42 L1 1
轉角
減速機
減速機
外型
減速機
一段
減速機
比數
馬達

備註

☐42mm L1=一段
L2=二段
1=1比
2=2比
SV:伺服

規格/型號 ZPR42-L1-1 ZPR42-L1-2
減速比 1比 2比
標準背隙 10 arcmin 12 arcmin
效率   95%  90%
噪音值(無負載) 62 dB 65 dB
重量 0.7 Kg 0.7 Kg
輸入轉速 2000 rpm
防護等級 IP   54
扭轉剛性 2 N-m/arc-min
最大徑向力 200N
最大軸向力 100N

1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.
