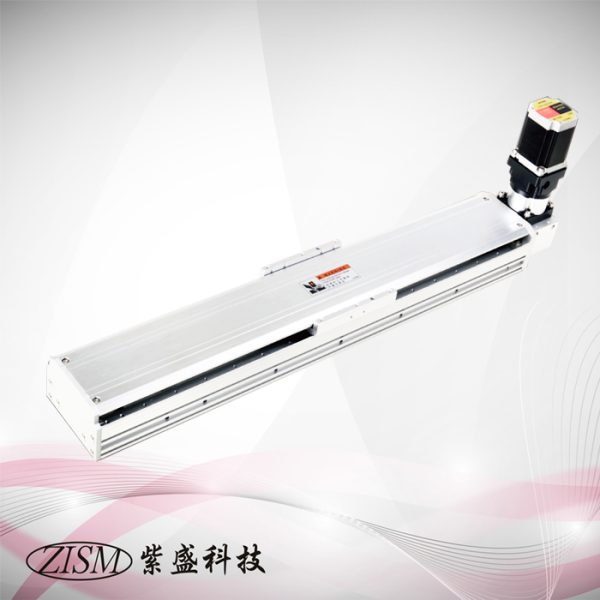

R108型皮帶式滑台

R 108型皮帶式滑台:(標準滑座- 15mm微型雙線軌)
1.高剛性鋁合金本體~搭配日系軸承~實現業界高品質線性模組.
2.客製多元化~可任意搭載各廠牌步進馬達或伺服馬達.
3.提供水平皮帶方式(馬達上或下安裝) / 垂直皮帶方式(馬達左或右安裝)~有效置入設備中使用~
並美化設備外觀~ 提供更簡便的設計方案並提升設備精度.

分類: 標籤:
規格 R108型皮帶滑台(雙滑塊)
搭配馬達 ZKM296-04A 400W
搭配皮帶 GT橡膠皮帶/PU鋼絲皮帶
重覆定位精度mm ±0.04
搭配減速機 – ZPH60 ZPH60
減速機比數 – 5 10
滑台導程mm 100 20 10
線速度mm/sec 1200 1000 500
可搬運水平kg 6 20 30
可搬運垂直kg – – –
有效行程mm 50~1000mm(+50mm)

1.線速度是以伺服馬達額定速度3000 rpm為計算~未考慮加減速時間與伺服整定時間.
2.最大可搬重量是搭載國際牌伺服馬達計算~其他廠牌需參考原廠相關數據.
