***如有特殊長度~請洽詢本公司業務人員~謝謝.***
延長線連接驅動器線色定義:
▶馬達線色:
| MOTOR | SENSOR | |||||||
| 說明 | A | B | C | +HALL | GND | H1 | H2 | H3 |
| 線色 | 藍 | 紫 | 灰 | 黃 | 綠 | 棕 | 紅 | 橙 |

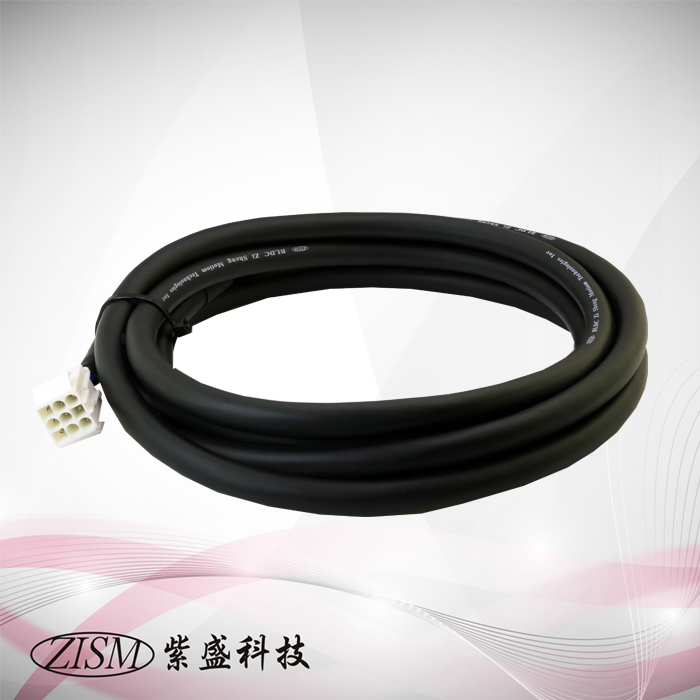

無刷馬達延長線 ZS-BLDC-03M (單條複合線)
無刷馬達延長線 ZS-BLDC-03M (單條複合線)
♦選購配件:
可用於本公司無刷驅動器 BL-15A80V 及 BL-15A80V-1 及 BL-15A80VCT.
延長線規格:無刷馬達專用隔離延長線: 複合(超軟隔離線) 18 AWG*3C+25 AWG*5C
♦ 1.馬達延長線: ZS-BLDC-03M –3米長.
♦ 2.馬達延長線: ZS-BLDC-05M –5米長.
