| 規格/型號 | ZS-880B |
| 入力電壓 | DC24V(@100W) |
| 輸出電壓 | 直流：0~24V@4.5A |
| 環境溫度 | 0~+50℃ |
| 重量 | 202g |
一.主要特點:
1. 過電流限制功能及輸出點負載短路保護.
輸出點負載短路時,只需要把電源關閉5秒鐘,重新開啟電源,即可正常.
2. A. 控制信號可用DC:0V~10V調整(出廠值設定為DC 10V)
B. 外部旋鈕(VR)10KΩ調整.
A 與 B 只能選擇其中一種控制方式.
二.燈號說明:
1.PWR:電源指示燈:當輸入電源DC 24V 此燈亮起.
2.當輸出點負載短路時~此燈會熄滅. 只需要把電源關閉5秒鐘~
重新開啟電源~即可正常.
三. VR 調整:
1.V-Max:調整最大電壓.
2.B-Min: 調整最小電壓.
(出廠設定值已調整~無需要在調整)

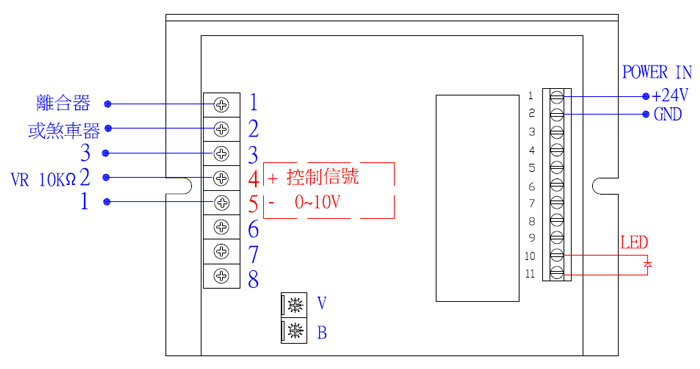

四.接腳說明:
| 端子台 | 名稱 | 說明 |
| 1 | 接磁粉剎車 | 磁粉剎車器或離合器 input |
| 2 | 接磁粉剎車 | 磁粉剎車器或離合器 input |
| 3 | VR10 KΩ/ DC-out DC10V | 選擇VR-此接點接VR3/選擇電壓控制此接點不接 |
| 4 | VR10 KΩ/直流輸入 | 選擇VR-此接點接VR2/選擇電壓控制此接點輸入DC:0~10V |
| 5 | VR10 KΩ/直流輸入 | 選擇VR-此接點接VR1/選擇電壓控制此接點此接點輸入DC:0V |
| 6 | – | |
| 7 | – | |
| 8 | – |
註:外部旋鈕(VR)與外部電壓(0~10V)只能選擇其中一種控制方式.
| 歐規 | 名稱 | 說明 |
| 1 | 控制器電源 | 控制器電源+DC24V |
| 2 | 控制器電源 | 控制器電源0V |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | 引領- | 電源指示燈 |
| 11 | LED+ | 電源指示燈 |

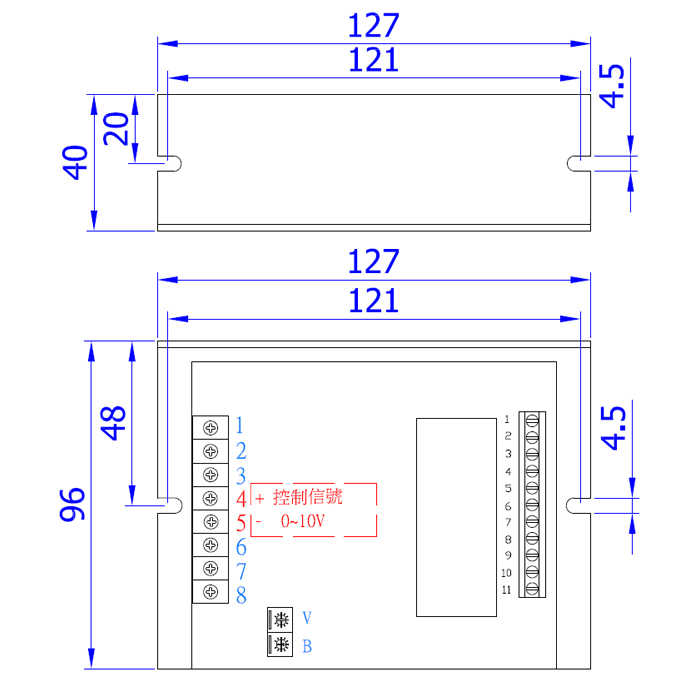

五.尺寸圖:
.jpg)

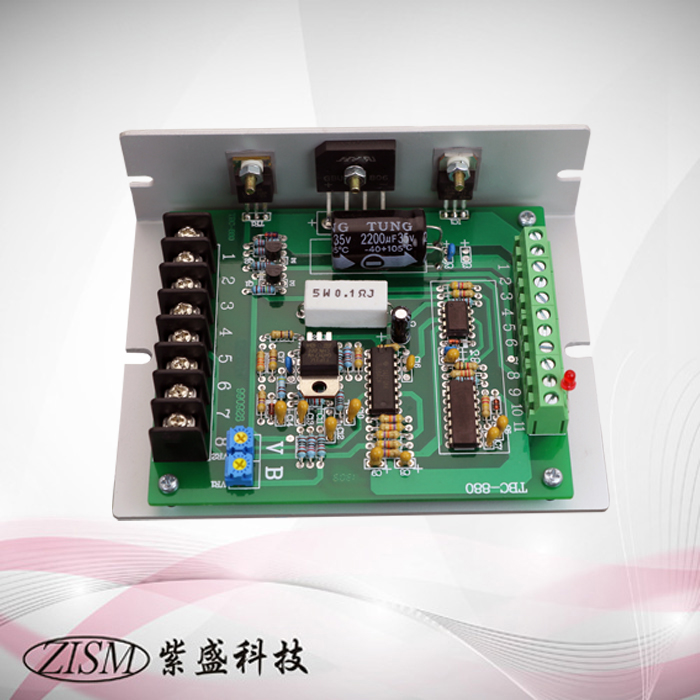

磁粉剎車控制器ZS-880B
