2相步進馬達☐85型/軸心ø14 mm

檔案下載

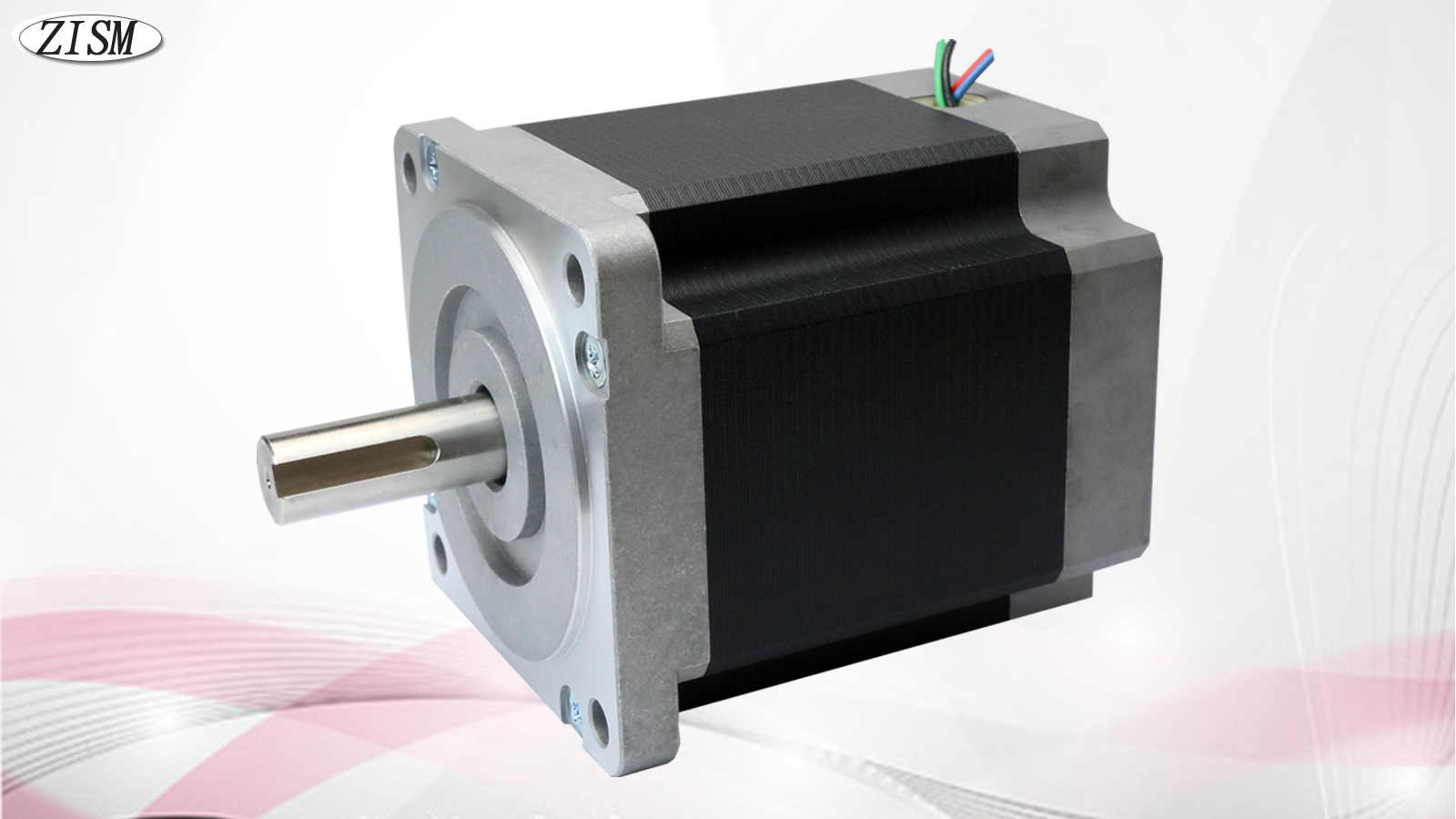

2相步進馬達 (安裝面 ☐ 85 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

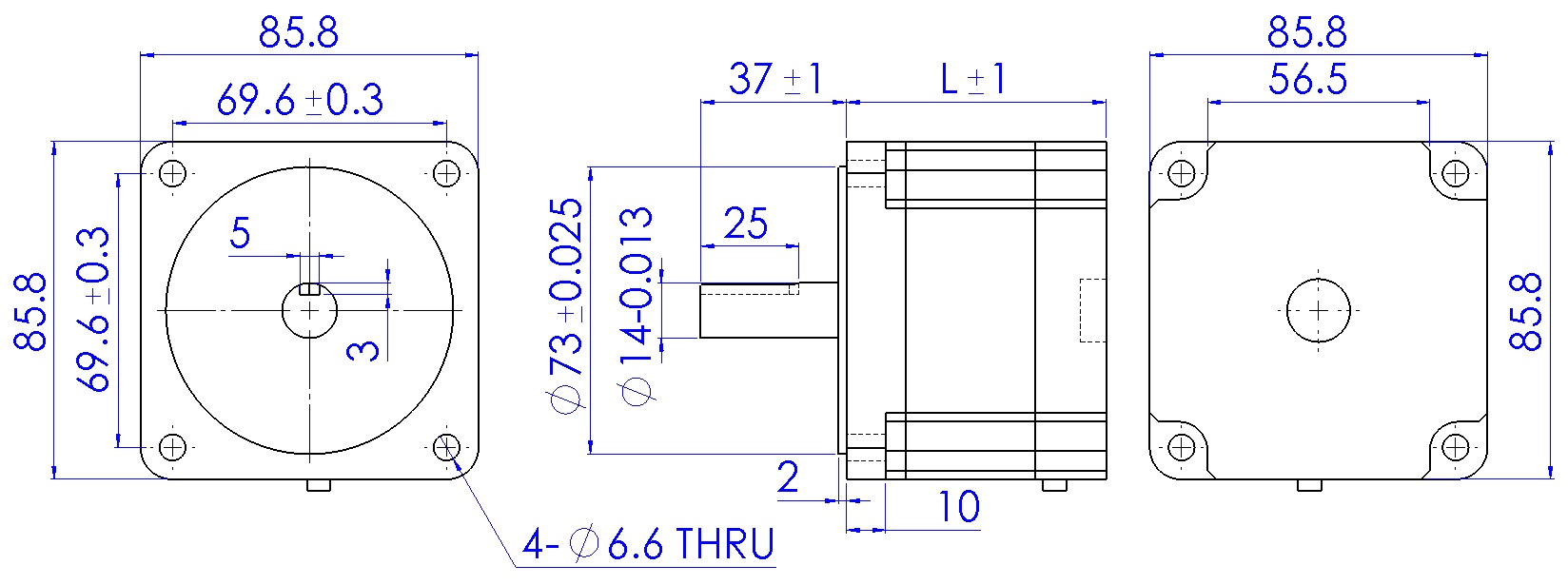

單軸心尺寸圖:

單軸心尺寸圖:

產品項目-電氣規格
☐請填入:
A:單軸
B:雙軸		 步進
角度
Deg		 電壓
V		 電流
A		 電阻
Ω		 轉子
慣量
g-cm²
ZKM296-04☐ 1.8 1.8 4 0.45 1400
ZKM299-04☐ 1.8 2.5 4 0.63 2700
ZKM299H-04☐4 1.8 3.15 4.5 0.7 2700
ZKM2913-04☐ 1.8 3 4 0.75 4000
DST86EM83A 1.8 2.8 4.5 0.66 2700
產品項目-機械規格
☐請填入:
A:單軸
B:雙軸		 重量
kg		 馬達
出線		 長度
L
mm		 軸心
加工
方式		 靜止最大
轉矩
kg-cm
ZKM296-04☐ 1.9 6 66 K5 22
ZKM299-04☐ 3.2 6 96 K5 44
ZKM299H-04☐4 2.8 4 96 K5 54
ZKM2913-04☐ 4.3 6 126 K5 66
DST86EM83A 2.8 8 96 K5 42

★馬達軸心加工方式:K5=5mm鍵槽.單圓鍵5*5*L25mm.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白
顏色 黑 綠 紅 藍 黑白+綠白 紅白+藍白
顏色 紅 黑 白 綠 黃+藍 橙+棕

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
顏色 黑+綠白 綠+黑白 紅+藍白 藍+紅白
顏色 紅+藍 黑+黃
 白+棕
 綠+橙
