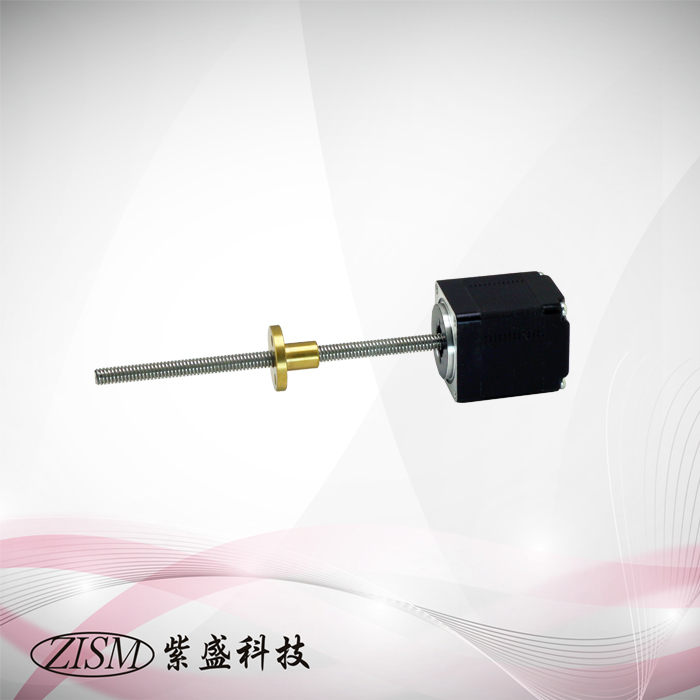

2相步進馬達☐28型方牙螺帽傳動

2相步進馬達 (安裝面 ☐ 28 mm) HB-TYPE 為高轉矩,低震動的直線型步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
直線步進螺帽傳動		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM2283-01TE2 1.8 3.4 0.6 5.6 9

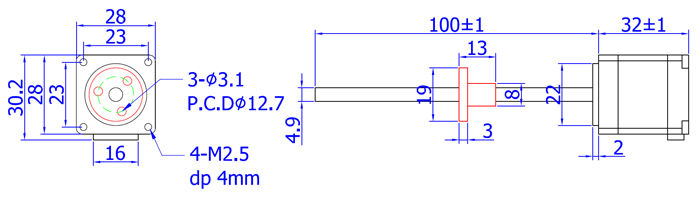

產品項目-機械規格
型號:
直線步進螺帽傳動		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM2283-01TE2 0.13 4 32 方牙 0.6

★馬達軸心加工方式:方牙螺桿外徑ø :5mm.導程:2mm.

方牙螺桿精度: ± 0.2 mm.(隨使用場合與使用頻度,間隙會越來越大).

方牙螺帽材質:黃銅.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
顏色 棕 紅 橙 黃
