產品項目-電氣規格 | |||||
型號: 直線步進牙桿傳動 |
步進 角度 Deg |
電壓
V |
電流
A |
電阻
Ω |
轉子 慣量 g-cm² |
ZKM2283-01TN2 | 1.8 | 3.4 | 0.6 | 5.6 | 9 |
產品項目-機械規格 | |||||
型號: 直線步進牙桿傳動 |
重量
kg |
馬達 出線 |
長度 L mm |
軸心 加工 |
靜止 轉矩 kg-cm |
ZKM2283-01TN2 | 0.13 | 4 | 32 | 方牙 | 0.6 |
★馬達軸心加工方式:方牙螺桿外徑ø :5mm.導程:2mm.
方牙螺桿精度: ± 0.2 mm.(隨使用場合與使用頻度,間隙會越來越大).
方牙螺帽材質:黃銅.
馬達線色: (4線式接法)
定義 | A | /A | B | /B |
顏色 | 黑 | 綠 | 紅 | 藍 |
顏色 | 棕 | 紅 | 橙 | 黃 |

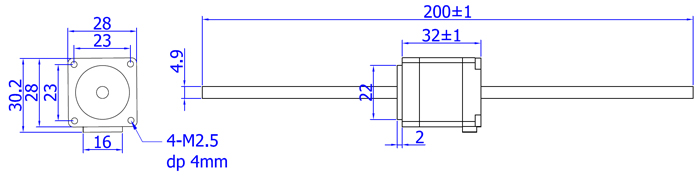

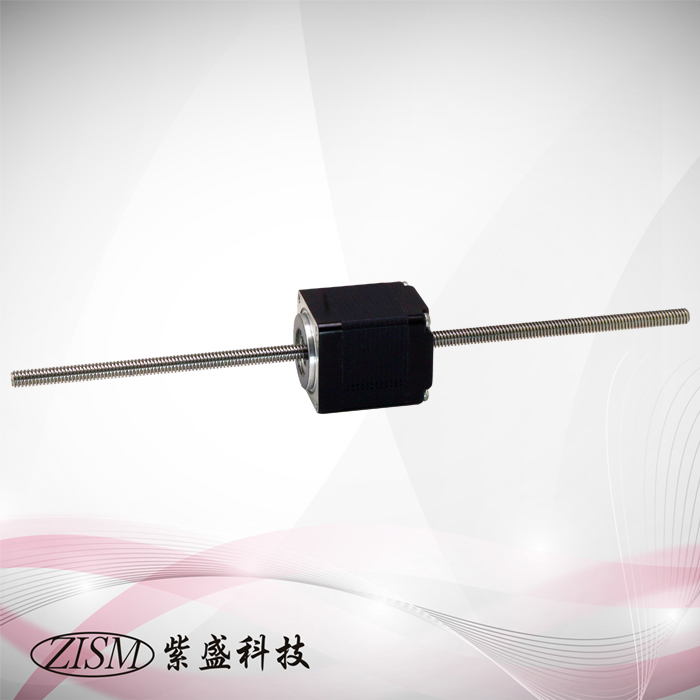

2相步進馬達☐28型方牙貫通傳動
