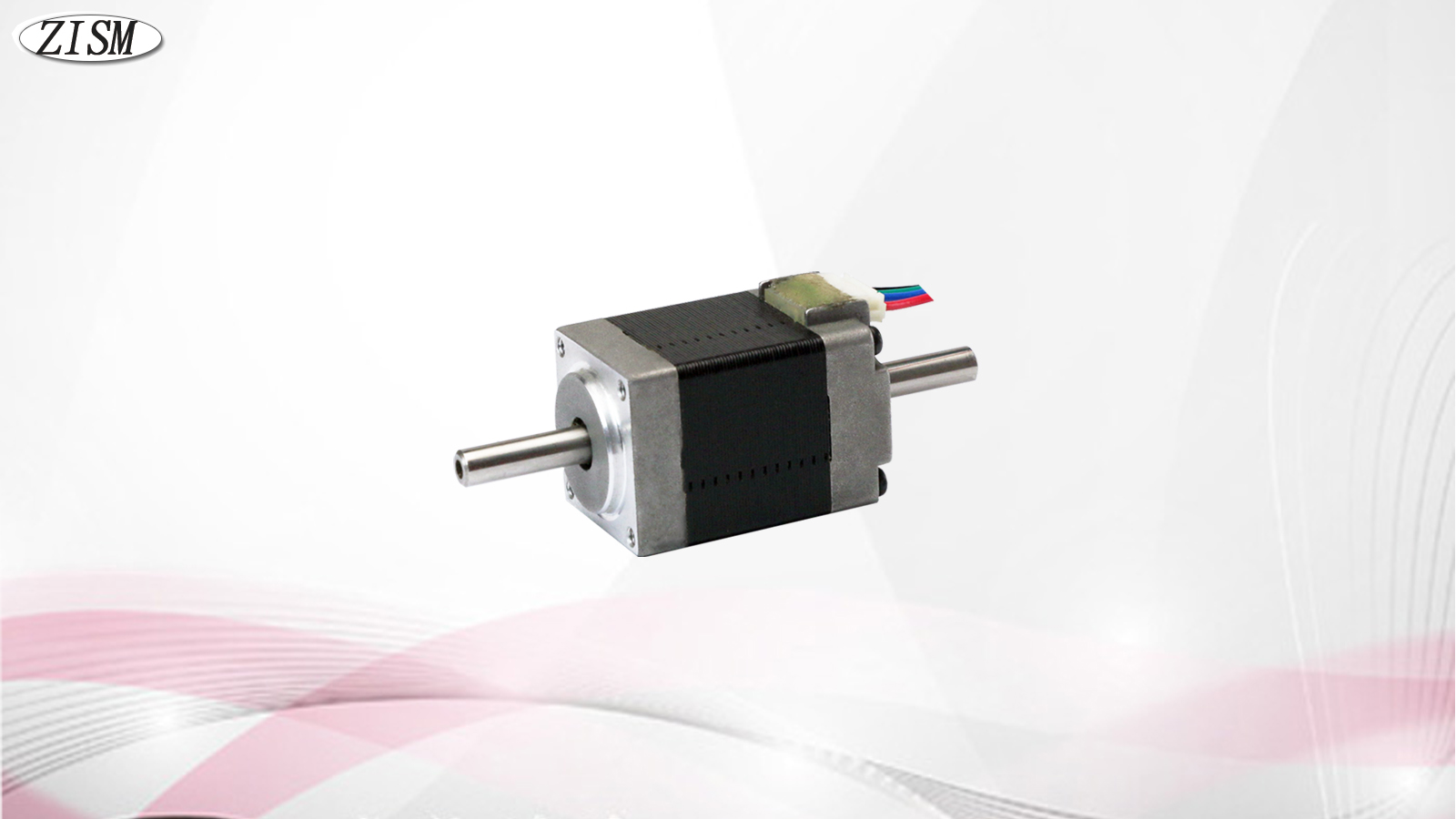

中空軸心步進馬達☐20型軸心ø4mm 中空ø2mm

檔案下載

2相步進馬達 (安裝面 ☐ 20 mm) HB-TYPE 為高轉矩,低震動的中空軸心步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.



分類:

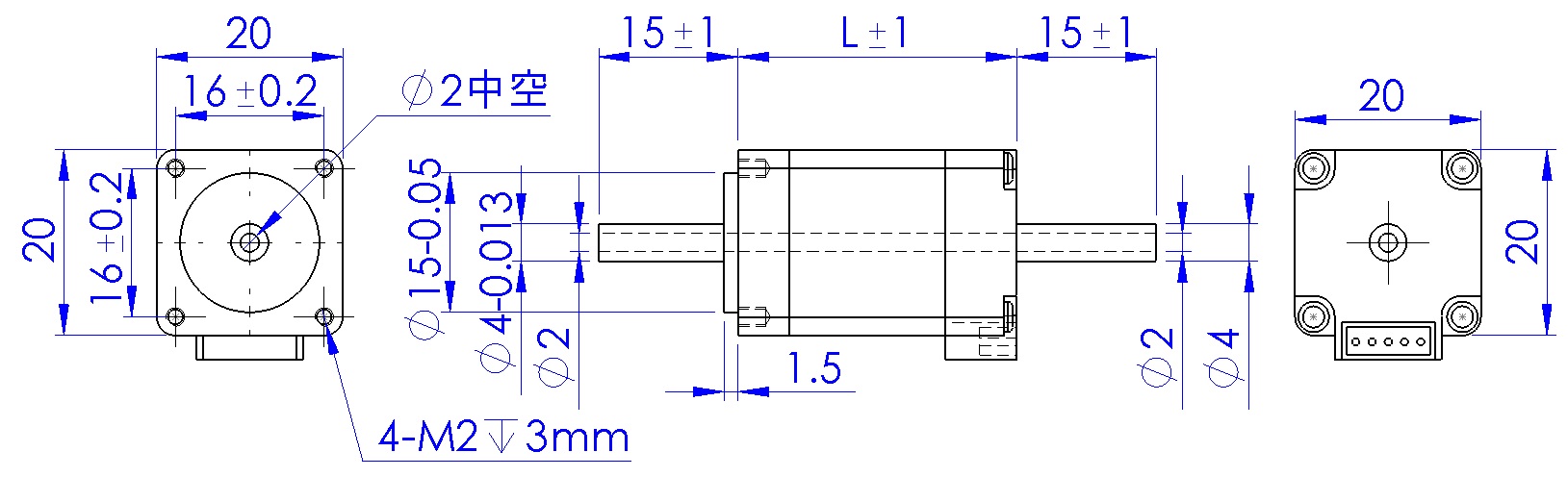

中空軸心尺寸圖:

產品項目-電氣規格
中空軸心
步進馬達
 步進
角度
Deg		 電壓
V		 電流
A		 電阻
Ω		 轉子
慣量
g-cm²
ZKM2203-01BS2 1.8 3.9 0.6 6.5 2
ZKM2206-01BS2 1.8 4.32 0.8 5.4 3.6
產品項目-機械規格
中空軸心
步進馬達		 重量
kg		 馬達
出線		 長度
L
mm		 軸心
加工
方式		 靜止最大
轉矩
kg-cm
ZKM2203-01BS2 0.06 4 30 中空 0.18
ZKM2206-01BS2 0.09 4 47 中空 0.35

★馬達軸心加工方式:圓軸/中空軸心/中空孔徑ø 2 mm.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍



中空軸心步進馬達☐20型軸心ø4mm 中空ø2mm
