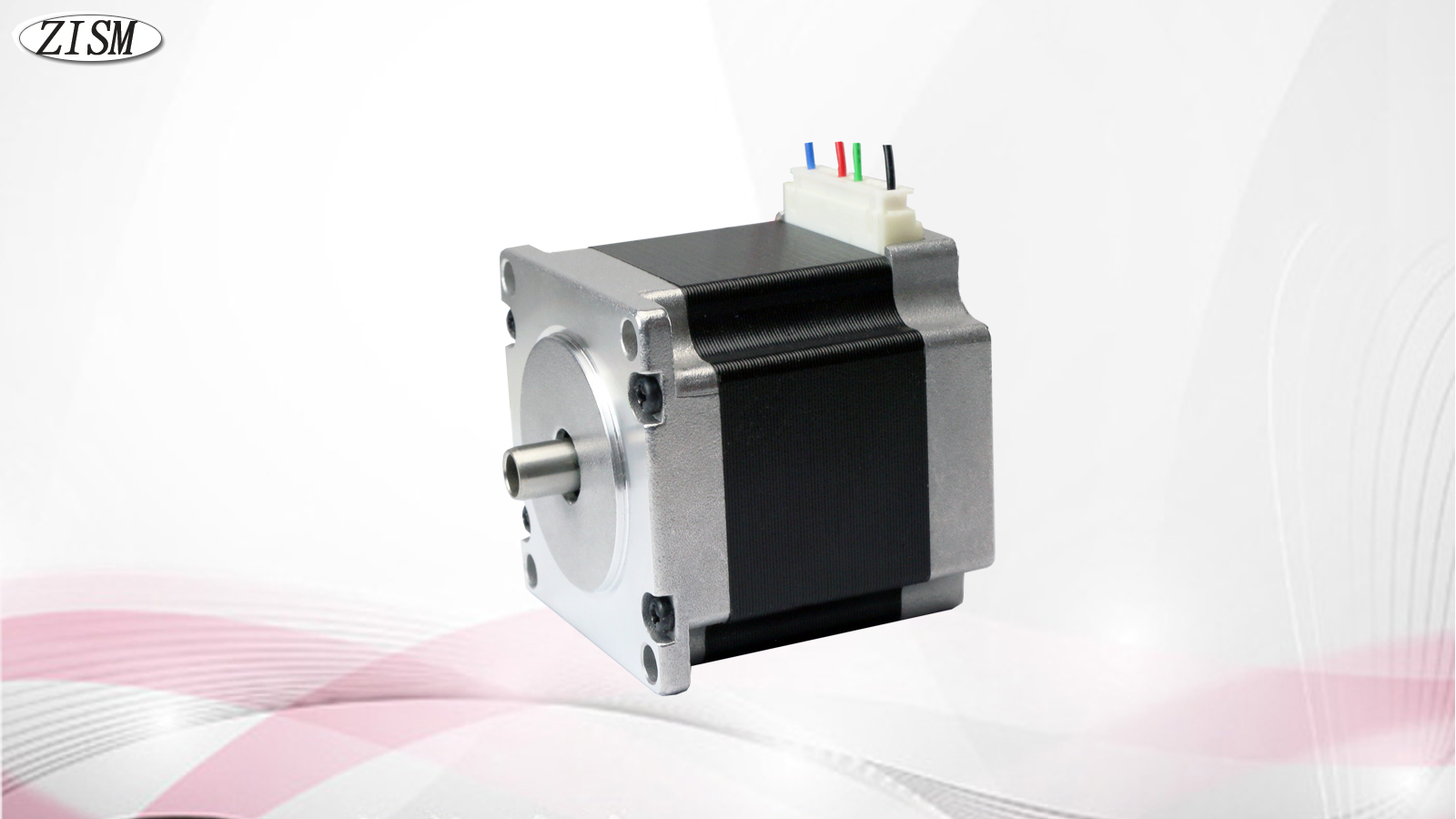

中空軸心步進馬達☐57型軸心ø8mm 中空ø6mm

檔案下載

2相步進馬達 (安裝面 ☐ 57 mm) HB-TYPE 為高轉矩,低震動的中空軸心步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
中空軸心步進		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM266-02A4S6 1.8 4 2 2 300

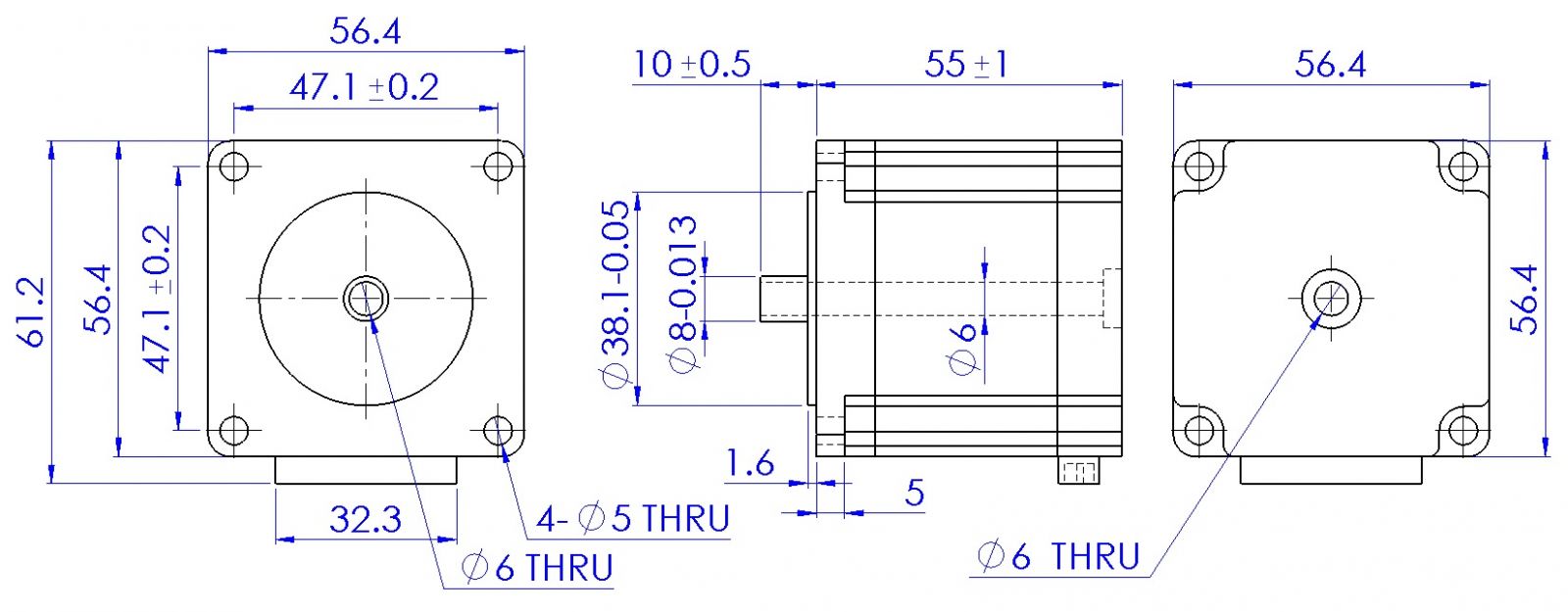

產品項目-機械規格
型號:
中空軸心步進		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM266-02A4S6 0.7 4 55 中空 10

★馬達軸心加工方式:圓軸/中空軸心/中空孔徑ø 6 mm.
馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍

★馬達出線PIN:2.5端子-25004-100TB

PIN 1 2 3 4 5 6
定義 A /A
PIN 7 8 9 10 11
定義 B /B
