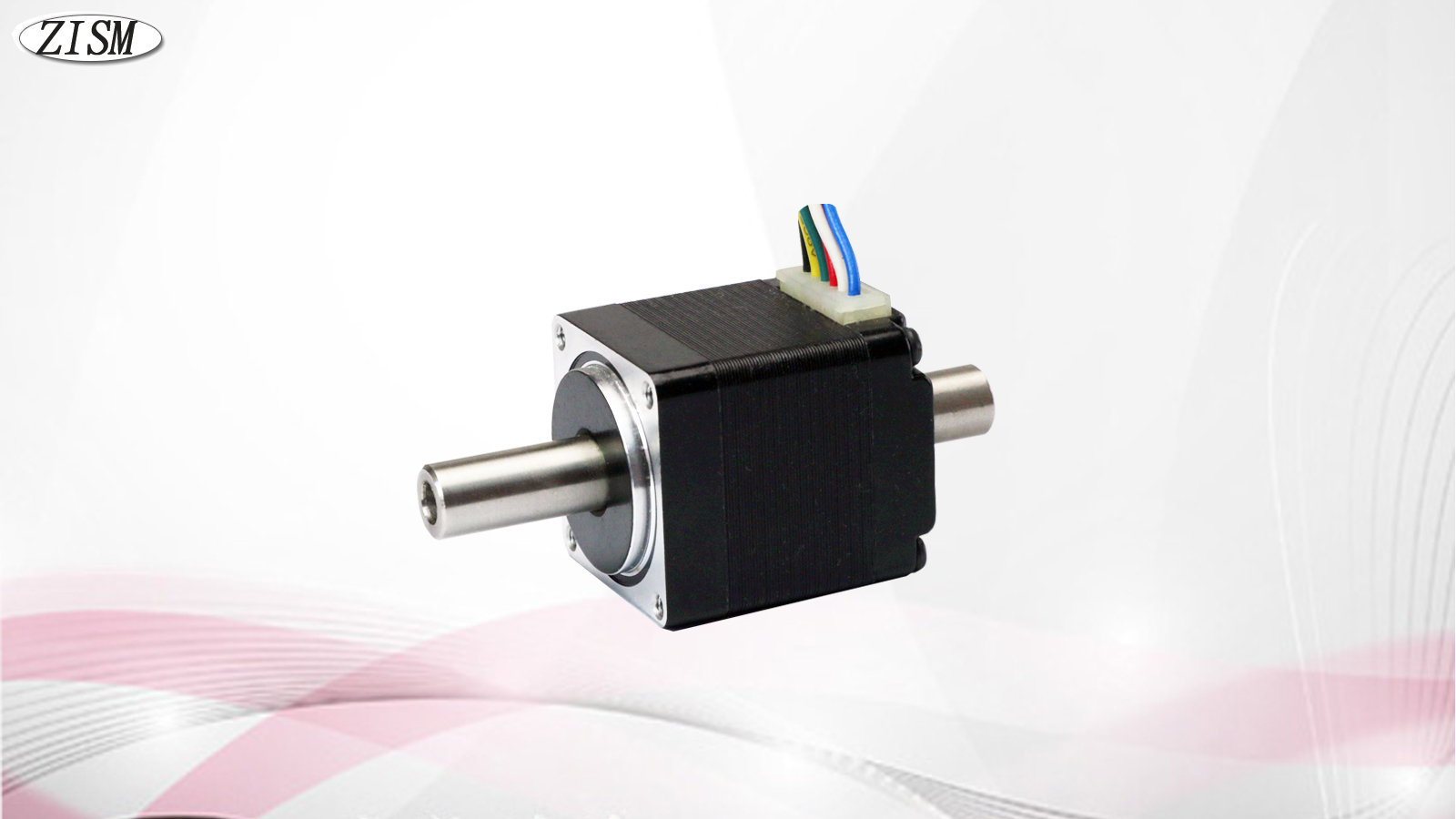

中空軸心步進馬達☐28型軸心ø8mm 中空ø4mm

檔案下載

2相步進馬達 (安裝面 ☐ 28 mm) HB-TYPE 為高轉矩,低震動的中空軸心步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
中空軸心步進		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM2283-01BS4 1.8 2.66 0.95 2.8 9
產品項目-機械規格
型號:
中空軸心步進		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM2283-01BS4 0.11 6 32 中空 0.4

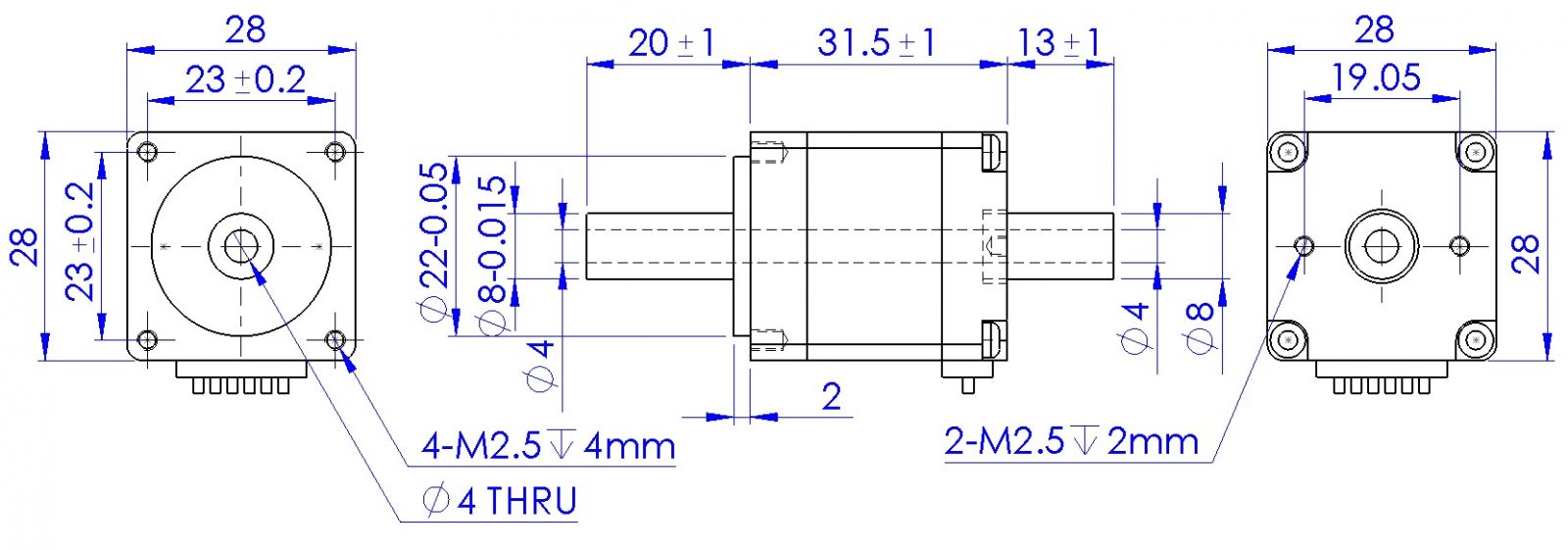

★馬達軸心加工方式:圓軸/中空軸心/中空孔徑ø 4 mm.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白
中空軸心步進馬達☐28型軸心ø8mm 中空ø4mm
