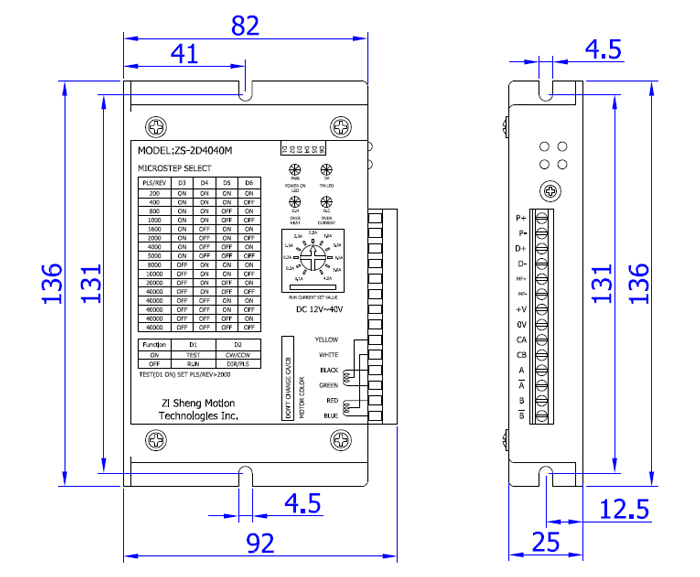

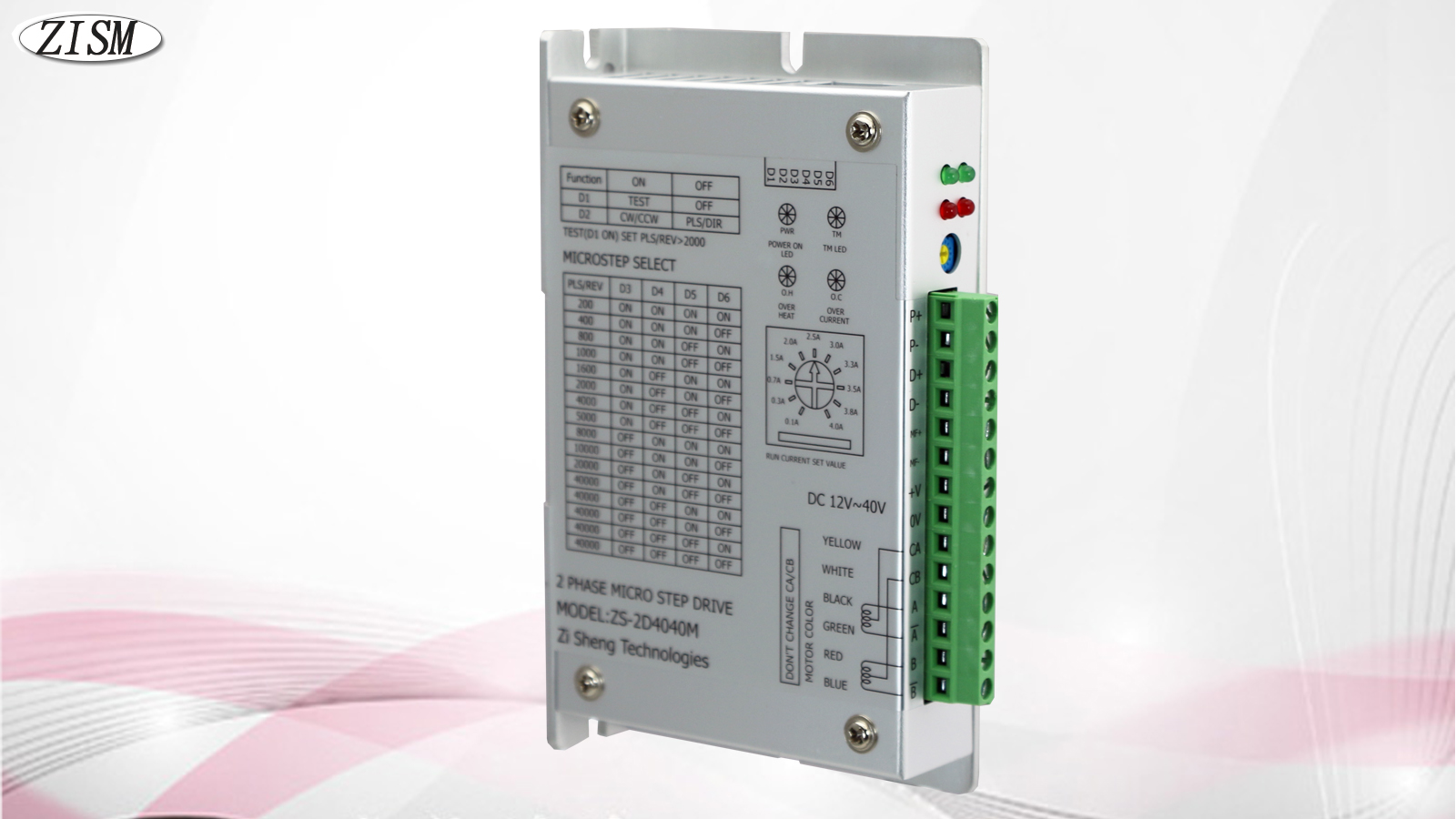

ZS-2D4040M/Unipolar/2相微步進驅動器/DC:24V/ 4A/40000P/R

檔案下載

▶微步進驅動/體積小型化/低溫昇/振動低.

▶歐規端子配線方便/馬達噪音低/運轉平順.

▶使用環境溫度: 0 ~ + 40 °C. <85% RH.

▶脈波信號輸入電壓+5V.不需要外加限流電阻.

▶脈波信號輸入電壓+12V .需要外加限流電阻680Ω~1 kΩ .1/4W以上.

▶脈波信號輸入電壓+24V .需要外加限流電阻1.5 kΩ~2kΩ. 1/4W以上.

▶外加限流電阻請裝於步進驅動器側.

分類:
型號 ZS-2D4040M
電源入力 DC 12~40V@4.5A
驅動電流/相 0.5~4A (旋鈕無段調整)
停止電流 脈波停止時,自動下降電流50%
驅動方式 定電流單極性驅動
解析度 200/400/800/1000/1600
/2000/4000/5000/8000
/10000/20000/40000.
脈波入力 (1P)單脈波PLS/DIR / (2P)雙脈波CW/CCW
最大輸入脈波 200 KHz
適用馬達 二相步進馬達   6 線 / 8 線式
重量 285 g

請注意:
送電前請確認所搭配的步進馬達的電流值~調整驅動器至對應的電流值.
(請勿超過馬達電流值以免燒掉馬達)
