型號 | ZS-2D8260M |
電源入力 | AC 110~220V |
驅動電流/相 | 0.5~8A (旋鈕設定) |
停止電流 | 脈波停止時,自動下降電流50% (指撥設定) |
驅動方式 | 定電流雙極性驅動 |
解析度 | 200/400/800/1600/3200/6400/ 12800/25600/1000/2000/4000/ 5000/8000/10000/20000/25000. |
脈波入力 | (1P)單脈波PLS/DIR / (2P)雙脈波CW/CCW |
最大輸入脈波 | 1 MHz |
適用馬達 | 二相步進馬達 4 線 / 8 線式 |
重量 | 880 g |
異常警示碼:速查表~詳細內容請參考說明書.
LED狀態 | 保護功能 |
綠燈閃爍 1次(持續) | 正常 |
紅燈閃爍 1次(持續) | 馬達激磁解除 |
綠燈閃爍 2次/紅燈閃爍 2次 | 過電流保護 |
綠燈閃爍 2次/紅燈閃爍 3次 | 馬達接線異常 |
綠燈閃爍 2次/紅燈閃爍 4次 | 過電壓保護 |
綠燈閃爍 2次/紅燈閃爍 5次 | 低電壓保護 |
綠燈閃爍 1次/紅燈閃爍 3次 | 內部電壓異常 |
綠燈閃爍 1次/紅燈閃爍 2次 | 驅動器過溫保護 |

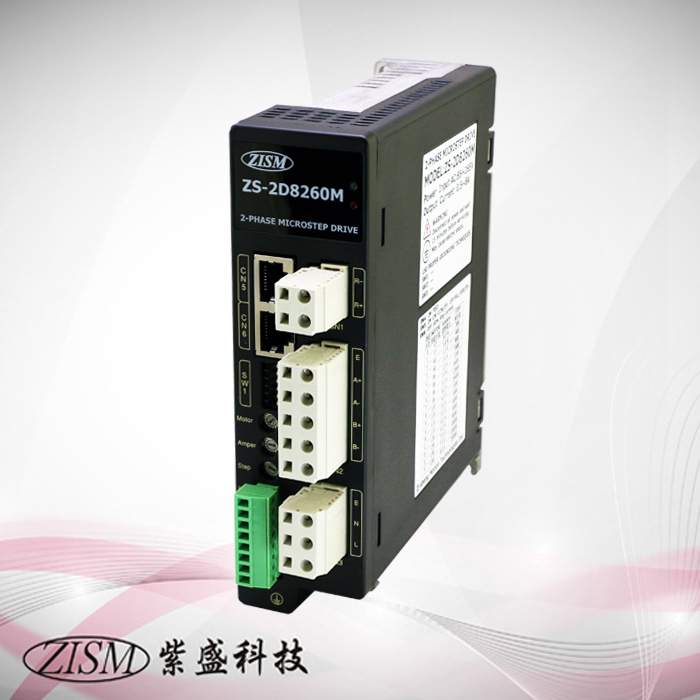

ZS-2D8260M/Bipolar/2相微步驅動器/AC:110~220V/8A /25600P/R
