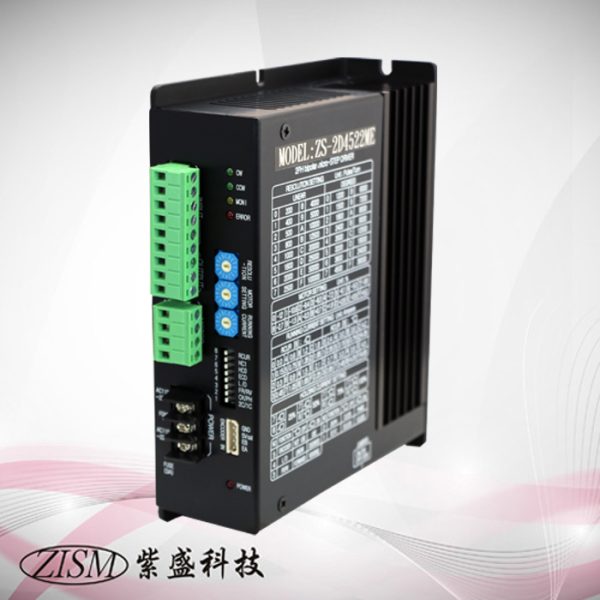

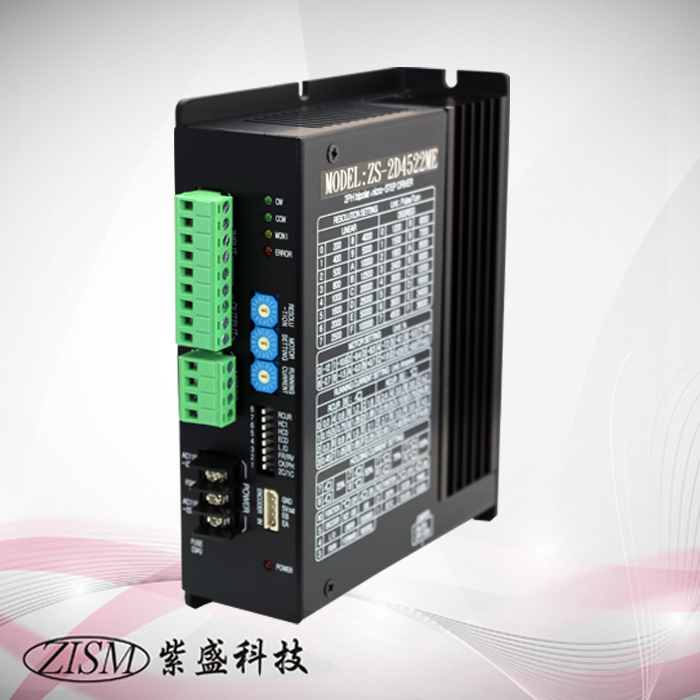

ZS-2D4522ME/Bipolar/2相微步驅動器/AC:110~220V/ 4.5A /100000P/R

檔案下載

2相微步進驅動器:
▶微步進驅動/ AC電源110~220V入力/低溫昇/振動低.
▶歐規端子配線方便/馬達噪音低/運轉平順.
▶使用環境溫度: 0 ~ + 40 °C. <85% RH.
▶脈波信號輸入電壓+5V.不需要外加限流電阻.
▶脈波信號輸入電壓+12V .需要外加限流電阻680Ω~1 kΩ .1/4W以上.
▶脈波信號輸入電壓+24V .需要外加限流電阻1.5 kΩ~2kΩ. 1/4W以上.
▶外加限流電阻請裝於步進驅動器側.

Category:
型號 ZS-2D4522ME
電源入力 AC 110~220V
驅動電流/相 0.3~4.5A (旋鈕設定)
停止電流 脈波停止時,自動下降電流100%  (指撥設定)
驅動方式 定電流雙極性驅動
解析度
(LINEAR)		 200/400/500/800/1000/1600/
2000/2500/4000/5000/10000/
12500/20000/25000/50000/100000.
解析度
(DEGREES)		 1200/1500/1800/2400/3000/
3200/3600/4500/6000/7200/8000/
9000/12000/18000/24000/36000.
脈波入力 (1P)單脈波PLS/DIR / (2P)雙脈波CW/CCW
最大輸入脈波 1 MHz
適用馬達 二相步進馬達   4 線 / 8 線式
重量 1.1 Kg

ZS-2D4522ME/Bipolar/2相微步驅動器/AC:110~220V/ 4.5A /100000P/R
