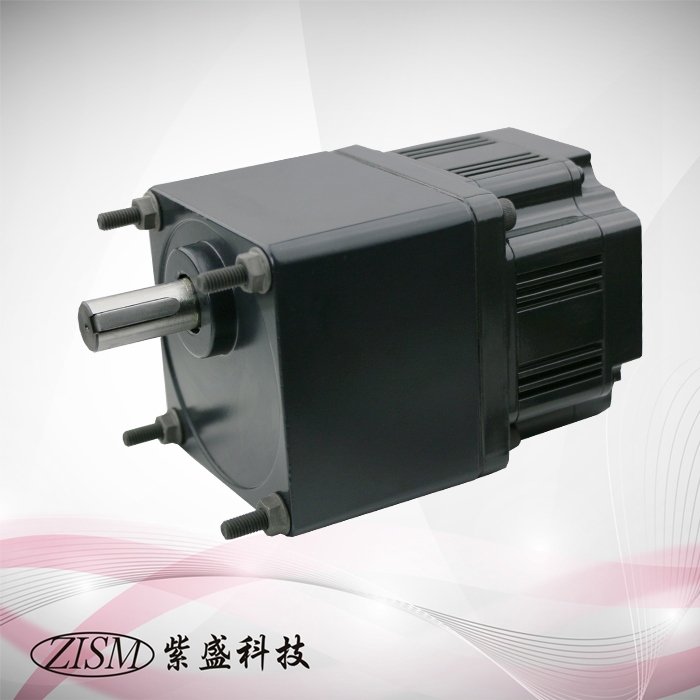

5GU 90mm型減速機 無刷馬達 軸心15mm(鍵槽 5 mm)

檔案下載

無刷馬達(安裝面 ☐ 90 mm) 搭配 5GU 減速機軸心15mm 鍵槽5mm.
▶可以替代AC小感應馬達5IK90GU系列.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

Category:
BL90 S 150 GUV
無刷
系列		 馬達
長度		 馬達
瓦數		 軸心
樣式		 馬達
電壓		 備註
☐90型 S=62.5mm
N=72.5 mm		 150=150W
200=200W		 GUV
GUG
=齒軸		 空白=DC24V
2=DC48V
3=AC110V
4=AC220V

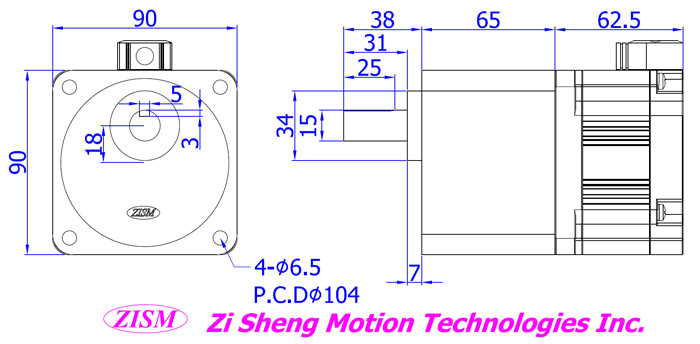

無刷馬達BL90-GUV型:齒軸/減速機 5GU☐KV 尺寸圖:

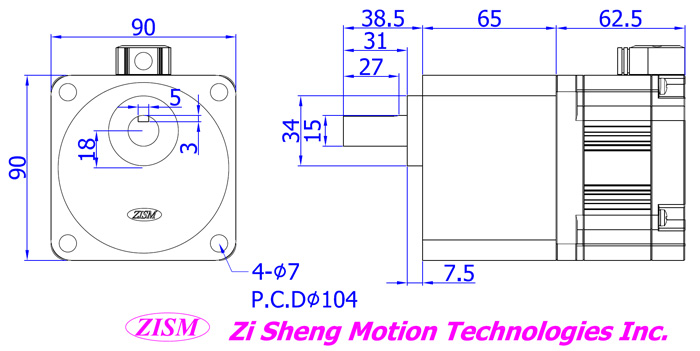

無刷馬達BL90-GUG型:齒軸/減速機 5GU☐KG 尺寸圖:

規格
型號		 功率
W		 電壓
V		 電流
A		 轉矩
kg-cm		 轉速
rpm		 馬達長度
L-mm		 重量
kg
BL90S150-GUV 150 DC24V 8 4.8 3000 62.5 1.6
BL90S150-GUV3 150 AC110V 1.8 4.8 3000 62.5 1.6
BL90S150-GUV4 150 AC220V 0.9 4.8 3000 62.5 1.6
BL90N200-GUV2 200 DC48V 5.3 6.4 3000 72.5 2
BL90N200-GUV3 200 AC110V 3 6.4 3000 72.5 2
BL90N200-GUV4 200 AC220V 1.5 6.4 3000 72.5 2

▶馬達極數(Poles):8
▶BL90-GUV 齒軸只能搭配 5GU-☐KV.
▶BL90-GUG 齒軸只能搭配 5GU-☐KG.
***請注意 :5GU☐KG 與 5GU☐KV. 齒型不一樣~減速機與無刷馬達 ,無法互換 .

無刷馬達BL90-GUV搭配減速機5GU-☐KV/無刷馬達BL90-GUG搭配減速機5GU-☐KG
減速比 3 5 10 15 18 25 30 40 50 60 75 90 100 120 150 180
減速機傳動效率 81% 73% 66%
減速機長度L2 65mm
減速機重量 kg 1.2kg
容許最大轉矩 200kg-cm

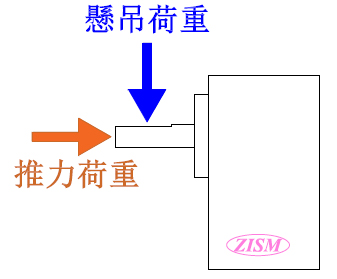

容許推力荷重 15kg
容許懸吊荷重 40kg

▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色 紅 白 黑 黃 綠 棕 紅 橙

5GU 90mm型減速機 無刷馬達 軸心15mm(鍵槽 5 mm)
