| BL90 | N | 200 | GBV | E | |
| 無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
備註 |
| ☐90型 | N=72.5mm | 200=200W | GBV= 齒軸 |
空白=DC24V 1=DC70V 2=DC48V 3=AC110V 4=AC220V |
編碼器 2500 P/R |
無刷馬達BL90-GBV型:齒軸
| 規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |

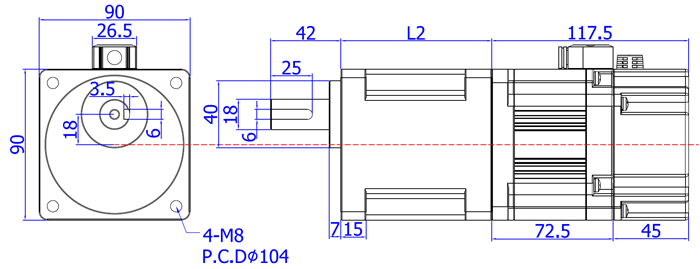

馬達長度 L-mm |
重量 kg |
| BL90N200-GBVE | 200 | DC24V | 10.6 | 6.4 | 3000 | 72.5 | 2 |
| BL90N200-GBV3E | 200 | AC110V | 3 | 6.4 | 3000 | 72.5 | 2 |
| BL90N200-GBV4E | 200 | AC220V | 1.5 | 6.4 | 3000 | 72.5 | 2 |
▶馬達極數(Poles):8
▶BL90-GBV 齒軸只能搭配5GB-☐KV.
▶BL90-GBV 齒軸只能搭配5GB-☐KV.
| 無刷馬達BL90-GBV搭配減速機5GB-☐KV | ||||||||||||
| 減速比 | 5 | 10 | 15 | 20 | 30 | 50 | 100 | |||||
| 減速機傳動效率 | 81% | 73% | 66% | |||||||||
| 減速機長度L2 | 58mm | 90mm | 90mm | |||||||||
| 減速機重量 kg | 1.3kg | 1.5kg | 1.5kg | |||||||||
| 容許最大轉矩 | 150kg-cm | 200kg-cm | 350kg-cm | |||||||||
| 容許推力荷重 | 10kg | |||||||||||
| 容許懸吊荷重 | 30kg | |||||||||||
▶馬達線色:
| 說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
| 線色 | 紅 | 白 | 黑 | 黃 | 綠 | 棕 | 紅 | 橙 |
編碼器線色:
| PIN | 1 | 2 | 3 | 4 | 5 | 6 |
| 顏色 | – | – | 藍 | 綠 | 灰 | 白 |
| 說明 | 編織網 | – | Z | B | A | GND |
| PIN | 7 | 8 | 9 | 10 | 11 | 12 |
| 顏色 | – | – | 紅 | 黃 | 粉紅 | 棕 |
| 說明 | – | – | /Z | /B | /A | +5V |
編碼器規格:TS5214N8369.(2500P/R)
| Supply voltage | DC: 5V |
| Supply current (max) | 200 mA |
| Signal | A+ A- B+ B- Z+ Z- |
| Rise/fall time (max) | 100ns |
| Frequency | 200 kHz |
| Output voltage”H” | 2.4v Min |
| Output voltage”L” | 0.5v Max |
| Max.output current | 20 mA |
.jpg)

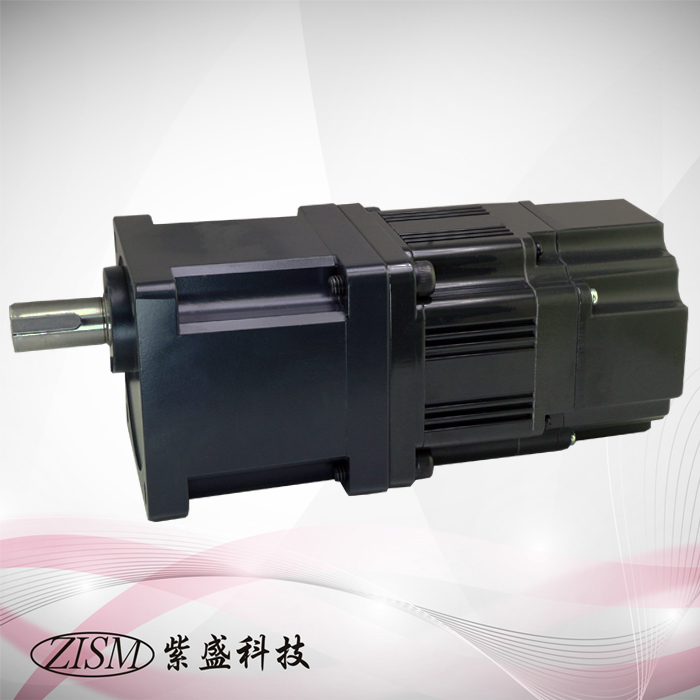

無刷馬達90型 200W /DC48V BL90N200-GBV2E+5GB_KV +編碼器型
