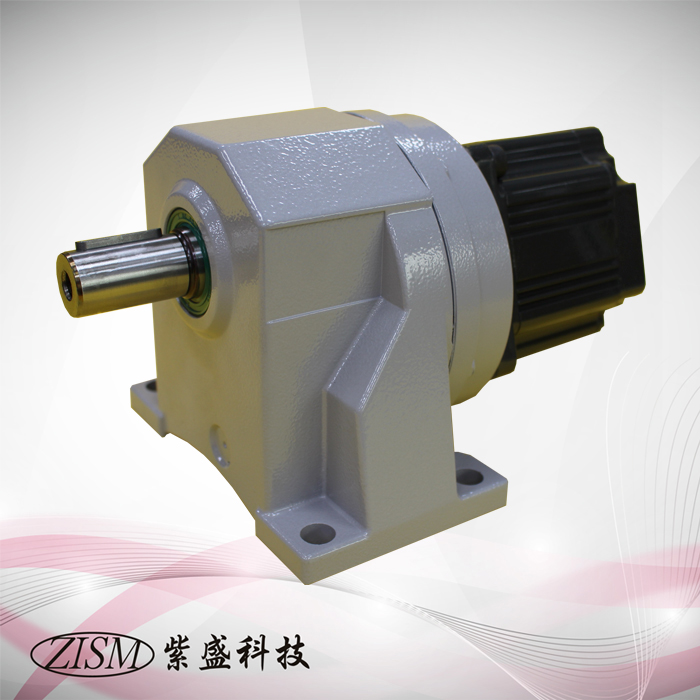

無刷馬達(安裝面 ☐90 mm) 搭配 臥式減速機(HG):(軸心22mm)
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

BL90 M 350 HG 4
無刷
系列
馬達
長度
馬達
瓦數
軸心
樣式
馬達
電壓
備註
☐90型 M=87.5mm 350=350W HG=
齒軸
1=DC70V
2=DC48V
3=AC110V
4=AC220V

無刷馬達BL90M350-HG型:齒軸

規格
型號
功率
W
電壓
V
電流
A
轉矩
kg-cm
轉速
rpm
馬達長度
L-mm
重量
kg
BL90M350-HG1 350 DC70V 8.5 11.2 3000 87.5 2.5
BL90M350-HG3 350 AC110V 5 11.2 3000 87.5 2.5
BL90M350-HG4 350 AC220V 2.5 11.2 3000 87.5 2.5
▶馬達極數(Poles):8
▶BL90M350-HG 齒軸只能搭配HG-☐K.

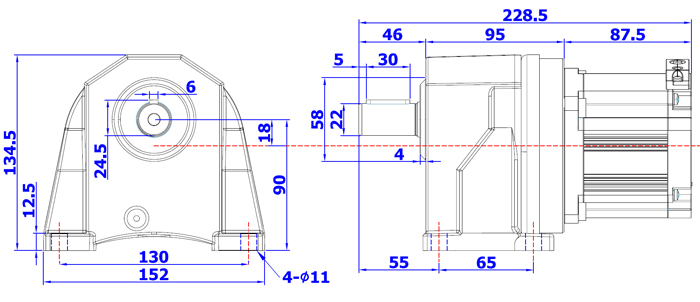

無刷馬達BL90M350-HG搭配臥式減速機HG-☐K-1
減速比 15 20 25 30 40 50 80
容許最大轉矩 300kg-cm 400kg-cm 500kg-cm 600kg-cm 700kg-cm 900kg-cm 1400kg-cm
減速機傳動效率 81% 73% 66%
減速機長度L2 95mm
減速機重量 kg 5.3kg
容許推力荷重 120kg
容許懸吊荷重 240kg

▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色
