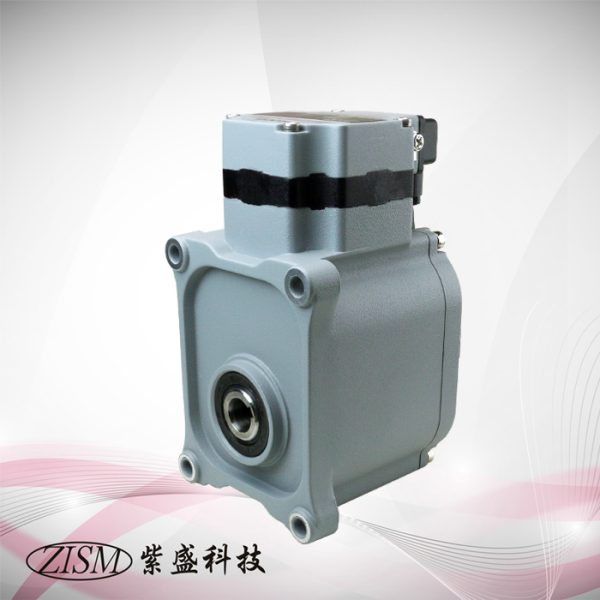

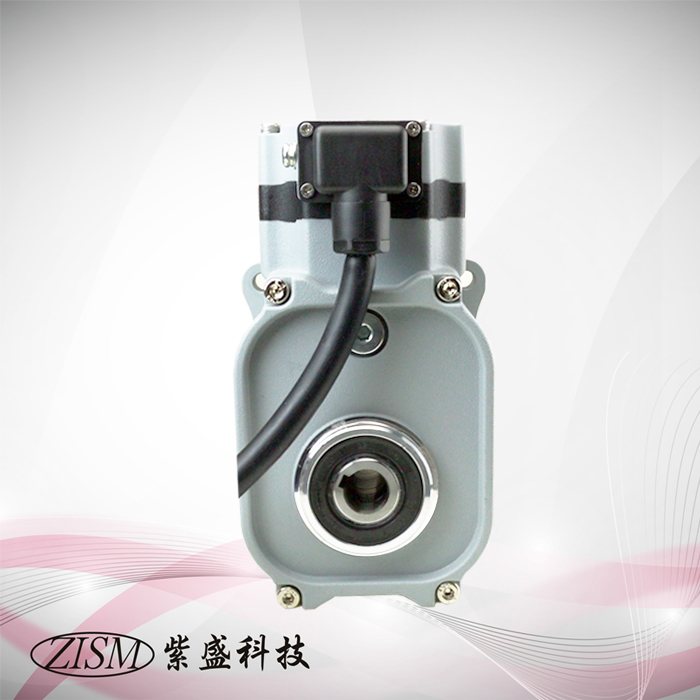

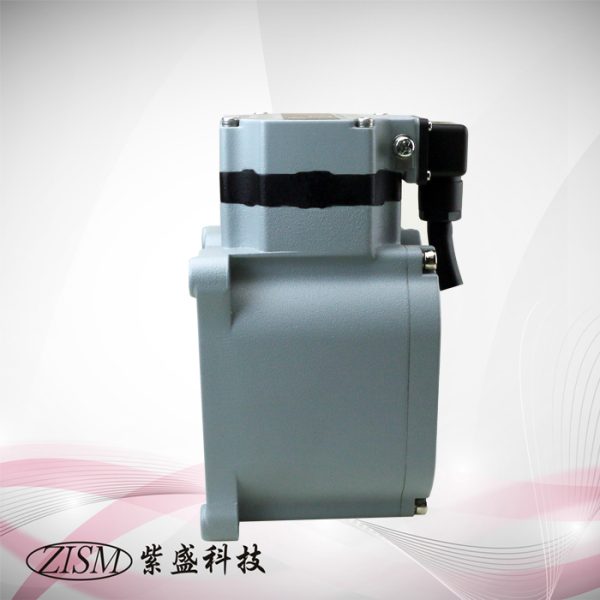

直角中空型BL60無刷馬達60W

檔案下載

無刷馬達(安裝面 ☐ 60 mm)
▶使用環境溫度: 0 ~ + 40 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

直角中空型減速機一體式無刷馬達:

BL60 M 60 GF 20
無刷
系列
馬達
長度
馬達
瓦數
軸心
樣式
減速比 備註
☐60型 M=mm 60W GF=
直角
20=20比 轉角
90°

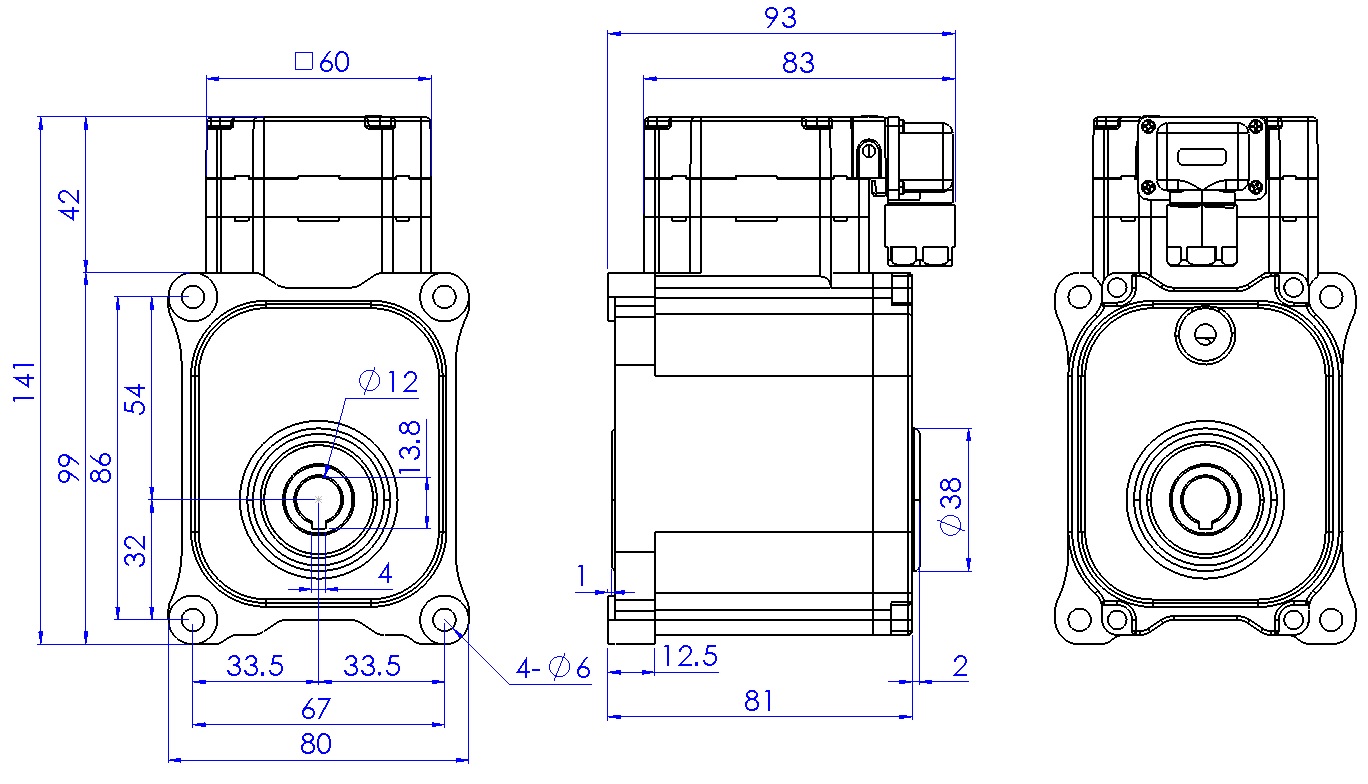

尺寸圖:

規格
型號
功率
W
電壓
V
電流
A
轉矩
kg-cm
轉速
rpm
馬達長度
L-mm
重量
kg
BL60M60-GF☐☐ 60 AC220V  0.9  1.9 3000 141   1.6


▶馬達搭配減速機的容許轉矩:

GF減速機比數☐☐ 7.5 10 20 30 50
容許轉矩kg-cm 4.3 8.6 13 17 26

▶馬達極數(Poles):10
▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色
