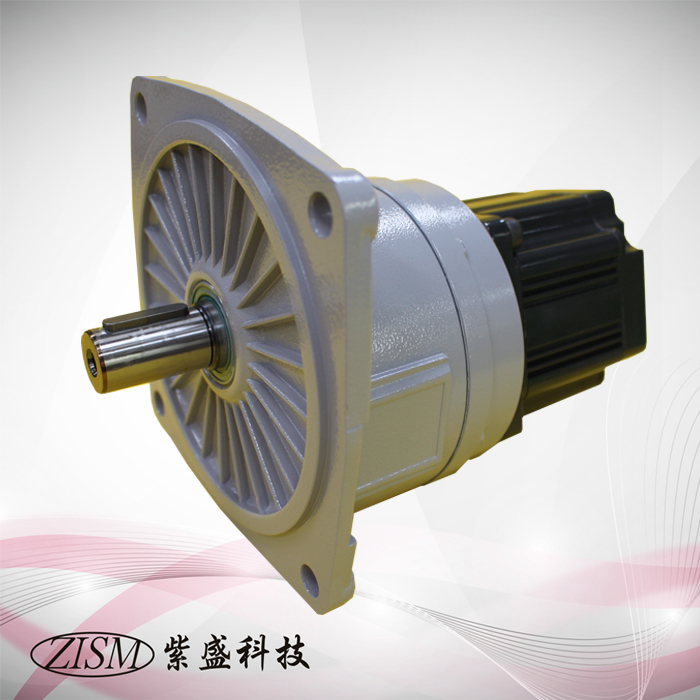

無刷馬達104型 立式減速機VG軸心 28mm

檔案下載

無刷馬達(安裝面 ☐104 mm) 搭配 立式減速機(VG):(軸心28mm)
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

Category:
BL104 M 750 VG 4
無刷
系列		 馬達
長度		 馬達
瓦數		 軸心
樣式		 馬達
電壓		 備註
☐104型 M=116mm 750=750W VG=
齒軸		 1=DC70V
2=DC48V
3=AC110V
4=AC220V

無刷馬達BL104M750-VG型:齒軸

規格
型號		 功率
W		 電壓
V		 電流
A		 轉矩
kg-cm		 轉速
rpm		 馬達長度
L-mm		 重量
kg
BL104M750-VG2 750 DC48V 19 23.8 3000 116 4.3
BL104M750-VG3 750 AC110V 8 23.8 3000 116 4.3
BL104M750-VG4 750 AC220V 4 23.8 3000 116 4.3
▶馬達極數(Poles):8
▶BL104M750-VG 齒軸只能搭配VG-☐K.
無刷馬達BL104M750-VG搭配立式減速機VG-☐K
減速比 5 10 15 20 30 50 80
容許最大轉矩 150kg-cm 350kg-cm 550kg-cm 750kg-cm 1000kg-cm 1600kg-cm 2000kg-cm
減速機傳動效率 81% 73% 66%

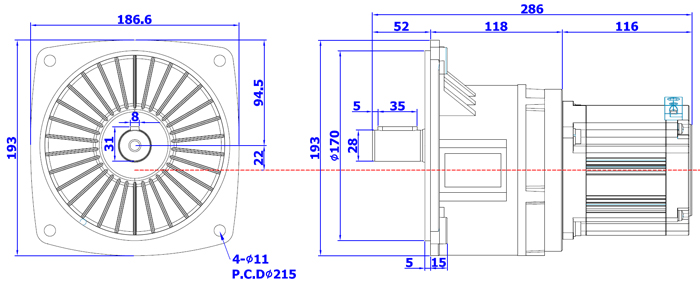

減速機長度L2 118mm
減速機重量 kg 9kg
容許推力荷重 170kg
容許懸吊荷重 340kg

▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色 紅 白 黑 黃 綠 棕 紅 橙
