*** 無刷驅動器電源AC110V 只能搭配無刷馬達MAX: 150W.
| BLD☐ | 400 | A4 | F02 | ☐ |
| 無刷 系列 |
驅動器 功率 |
電源 電壓 |
版本 | 備註 |
| RS485 通訊機型 |
200=200W 400=400W 500=500W |
A3=1ØAC110V A4=1ØAC220V |

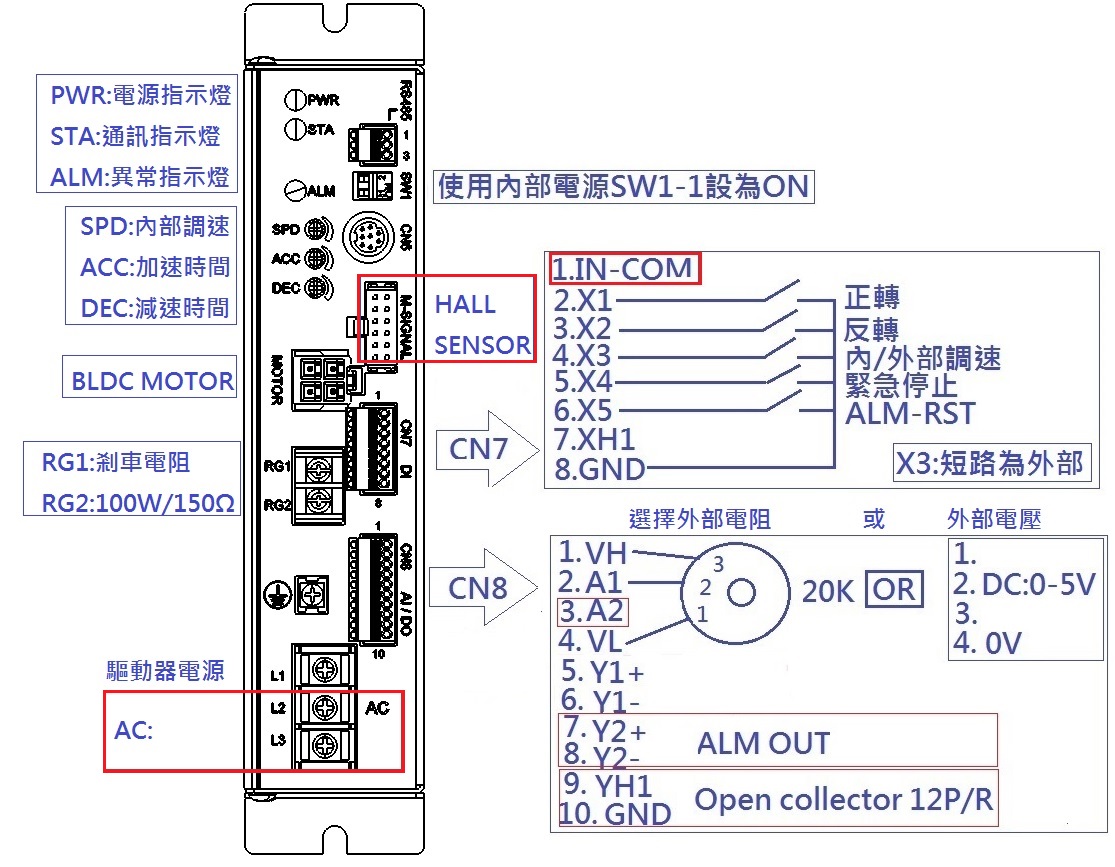

配線範例:
.jpg)

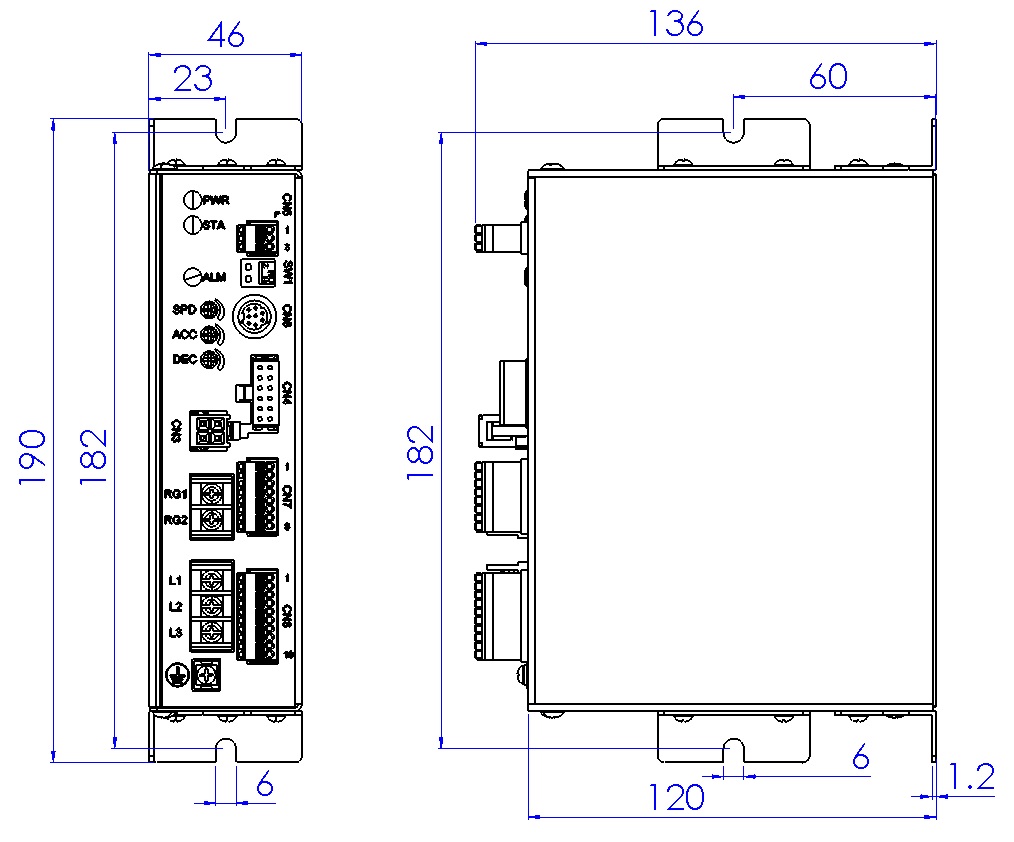

尺寸圖:
異常警示碼:速查表~詳細內容請參考說明書.
| LED狀態 | 保護功能 |
| 閃爍 1次 | 過電流 |
| 閃爍 2次 | 過負載 |
| 閃爍 3次 | 馬達回授信號錯誤 |
| 閃爍 4次 | 過電壓 |
| 閃爍 5次 | 低電壓 |
| 閃爍 6次 | 驅動器過溫 |
| 閃爍 7次 | 啟動失敗 |
| 閃爍 8次 | EEP資料錯誤 |
| 閃爍10次 | 馬達過溫 |
| 閃爍12次 | 過速度 |
| 閃爍13次 | Encoder錯誤 |
| 閃爍14次 | 初期運轉禁止 |
| 閃爍15次 | 外部停止 |
| 閃爍20次 | 霍爾序列錯誤 |
| 閃爍21次 | 通訊指令錯誤 |

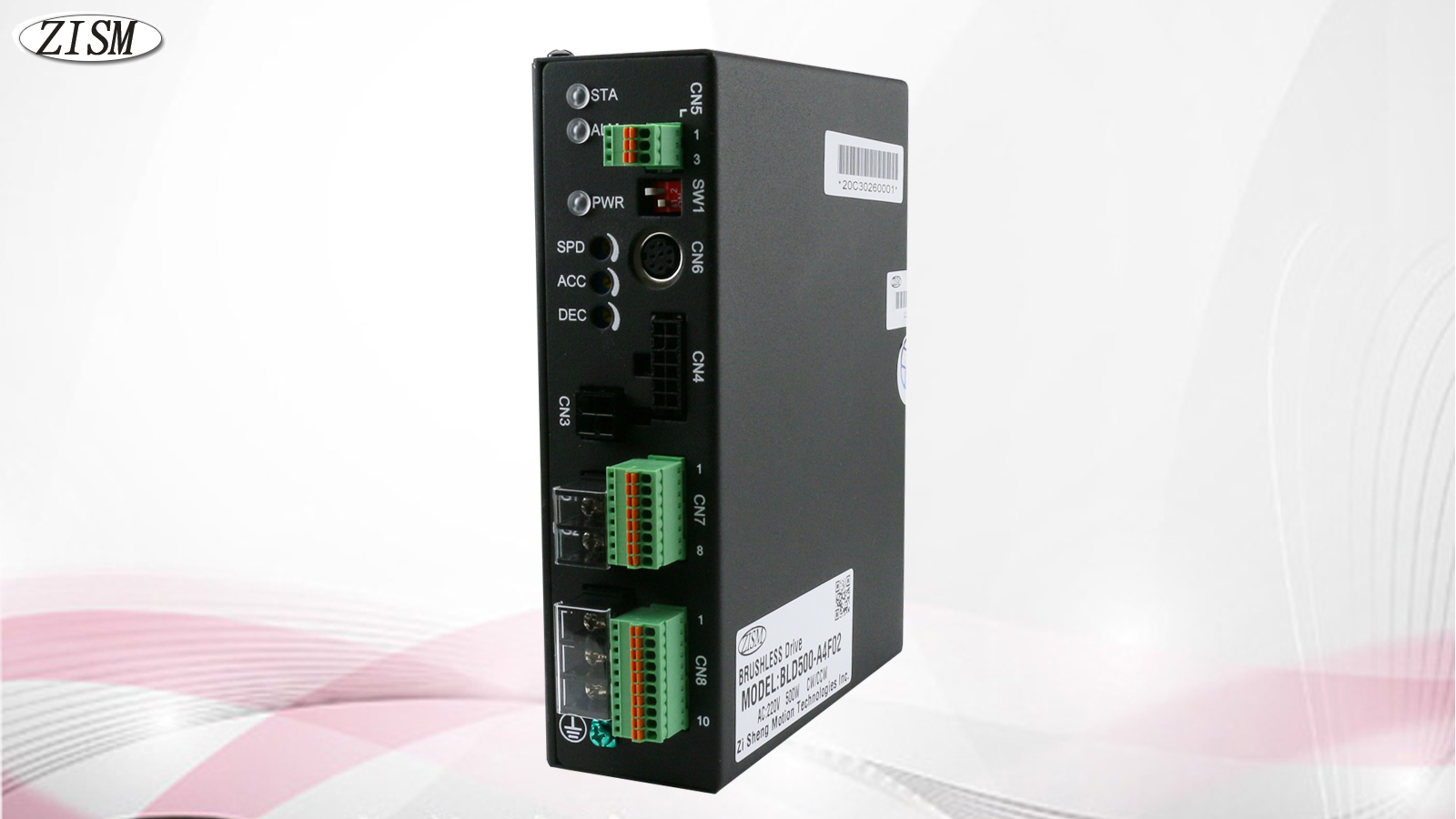

無刷馬達驅動器 BLD400-A4F02
