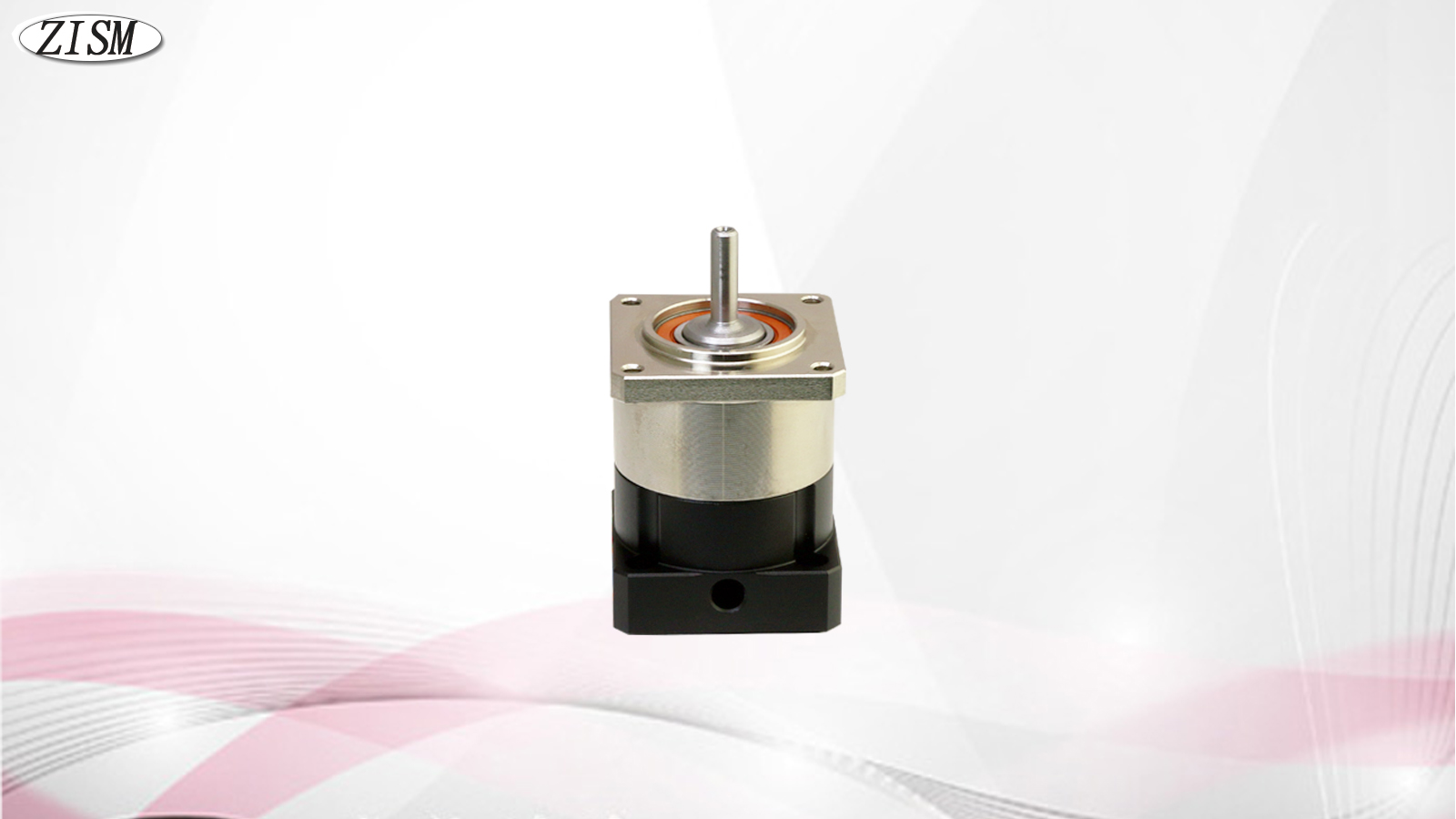

行星減速機42型 ZPL-42 (短型)

檔案下載

行星減速機(安裝面 ☐42 mm.可搭配各廠牌42型步進馬達/伺服馬達100W.(短版)
►使用溫度:-10 ~+90 ºC.
► 安裝方向:任意方向.
► 潤滑:複合皂基全合成潤滑油脂.
► 急停扭矩:2.5倍額定輸出力矩.
►使用壽命:20000 hr.
使用壽命為:實際負載不超過額定負載,70%之條件下操作.
若實際負載超過額定負載或超過70%情況時,使用壽命會降低.

Category:
ZPL 42 L1 10 5 ST
行星
減速機
減速機
外型
減速機
一段
減速機
比數
減速機
軸心

馬達

直齒
短版
☐42mm L1=一段 3~10比 5=5mm
12=12mm
ST:步進
SV:伺服

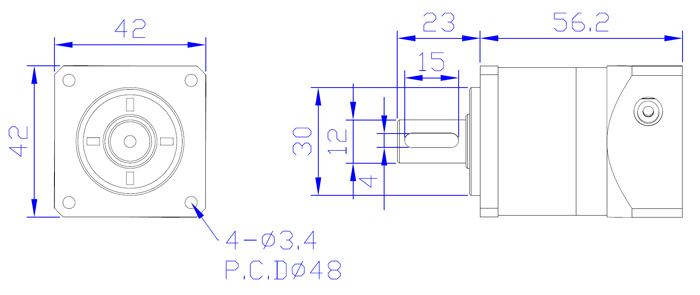

型號:ZPL42-L1-☐-12SV.尺寸圖: 減速機軸心12 mm 可搭配100W AC伺服馬達.

減速比(一段): 3 4 5 7 10
額定輸出力矩N.m 12 12 14 12 10
規格/型號 減速比一段:L1
標準背隙 12 arcmin
效率   95%
噪音值(無負載) 60 dB
重量 0.8 Kg
輸入轉速 3000 rpm
防護等級 IP   54
扭轉剛性 10 N-m/arc-min
最大徑向力 820N
最大軸向力 410N

1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.

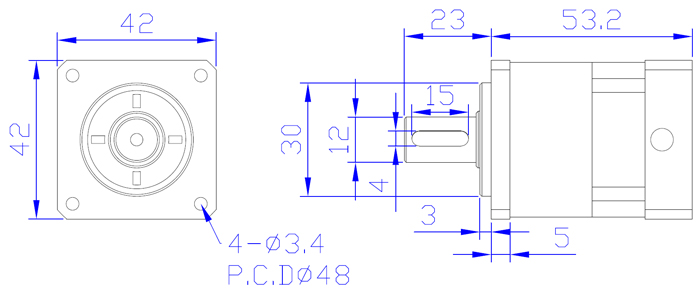

型號:ZPL42-L1-☐-12ST.尺寸圖: 減速機軸心12 mm 可搭配42型步進馬達.

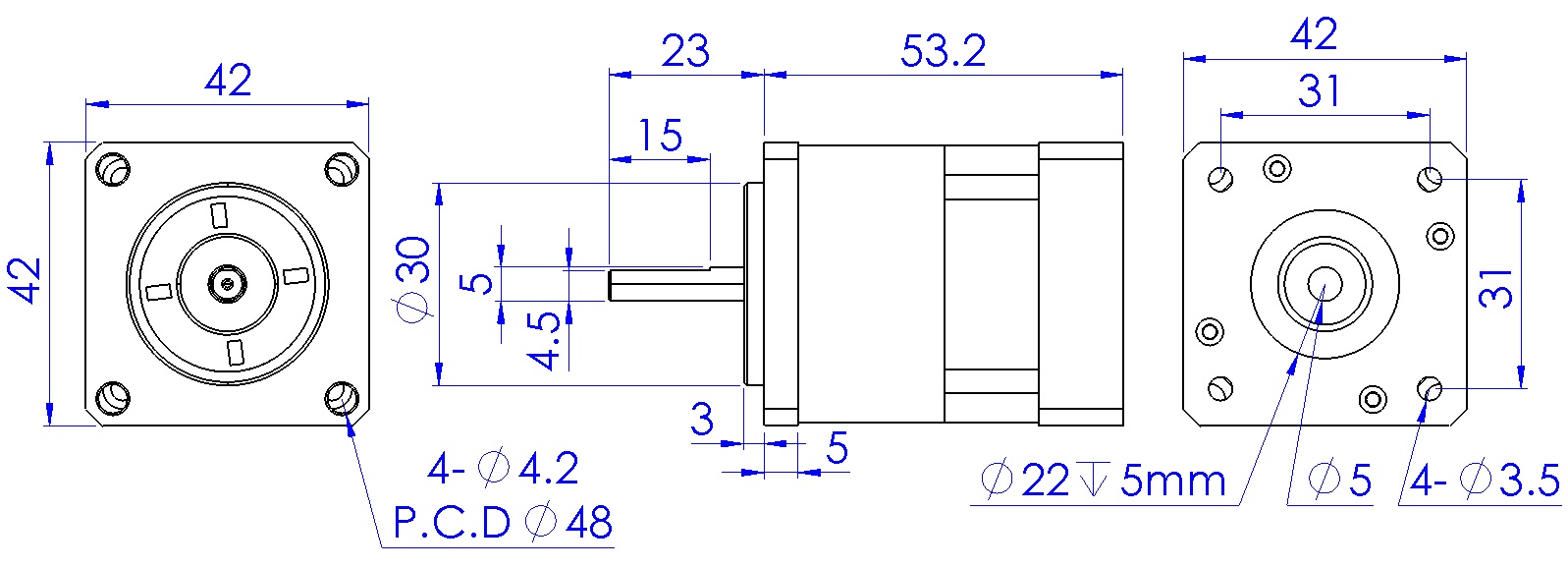

型號:ZPL42-L1-☐-5ST.尺寸圖: 減速機軸心5 mm 可搭配42型步進馬達.
