ZPH | 42 | L1 | 10 | 13 | ST |
行星 減速機 |
減速機 外型 |
減速機 一段 |
減速機 比數 |
減速機 軸心 |
馬達 |
直齒 | ☐42mm | L1=一段 L2=二段 |
3~10比 15~100比 |
13=13mm | ST:步進 SV:伺服 |
減速比(一段): | 3 | 4 | 5 | 7 | 10 | |||
額定輸出力矩N.m | 12 | 12 | 14 | 12 | 10 | |||
減速比(二段): | 15 | 20 | 25 | 30 | 40 | 50 | 70 | 100 |
額定輸出力矩N.m | 12 | 12 | 14 | 10 | 10 | 10 | 10 | 10 |
規格/型號 | 減速比一段:L1 | 減速比二段:L2 |
標準背隙 | 12 arcmin | 15 arcmin |
效率 | 95% | 90% |
噪音值(無負載) | 60 dB | 65 dB |
重量 | 0.8 Kg | 1.2 Kg |
輸入轉速 | 3000 rpm | |
防護等級 | IP 54 | |
扭轉剛性 | 10 N-m/arc-min | |
最大徑向力 | 820N | |
最大軸向力 | 410N |
1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.

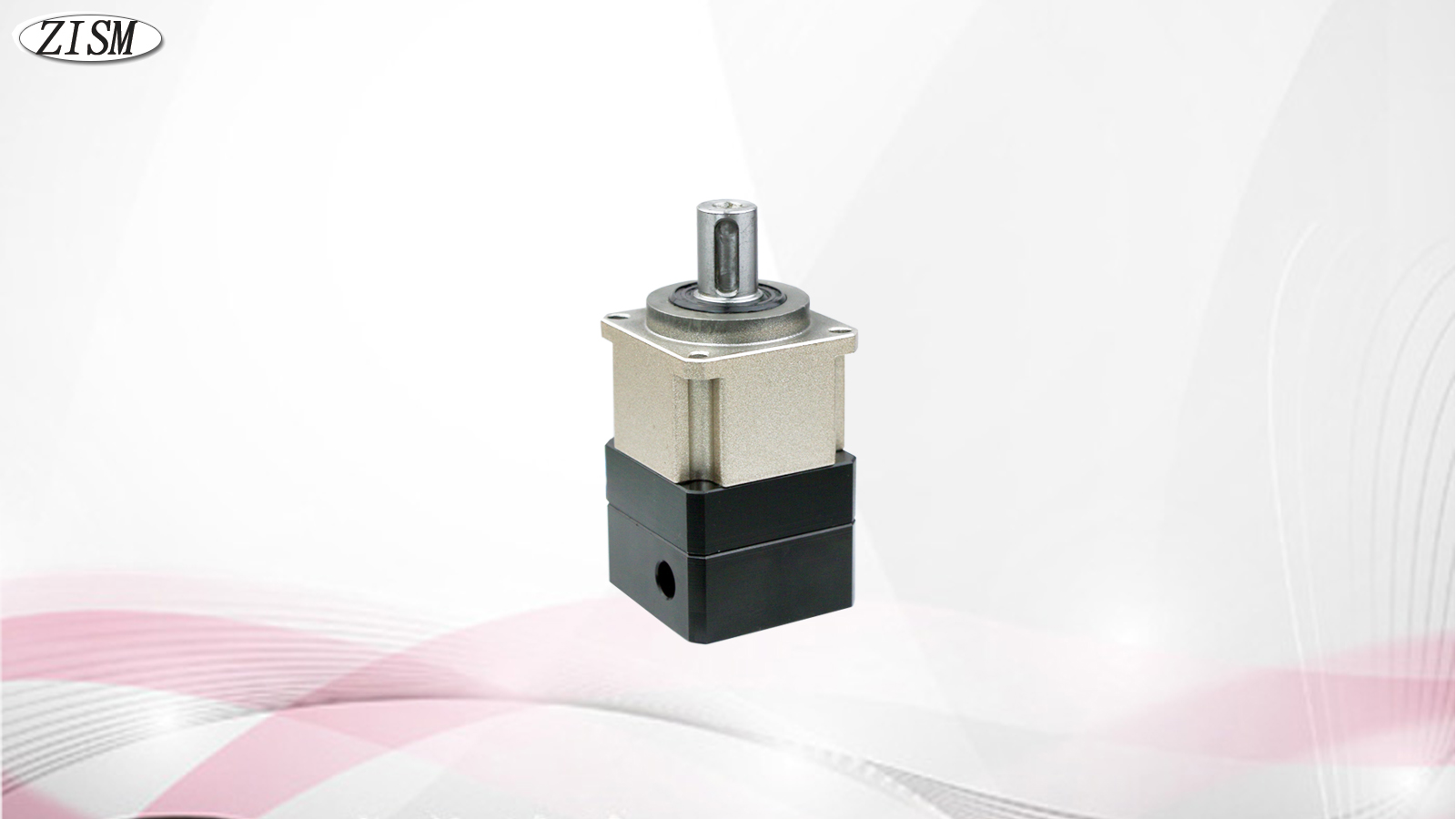

行星式減速機 42型 ZPH-42
