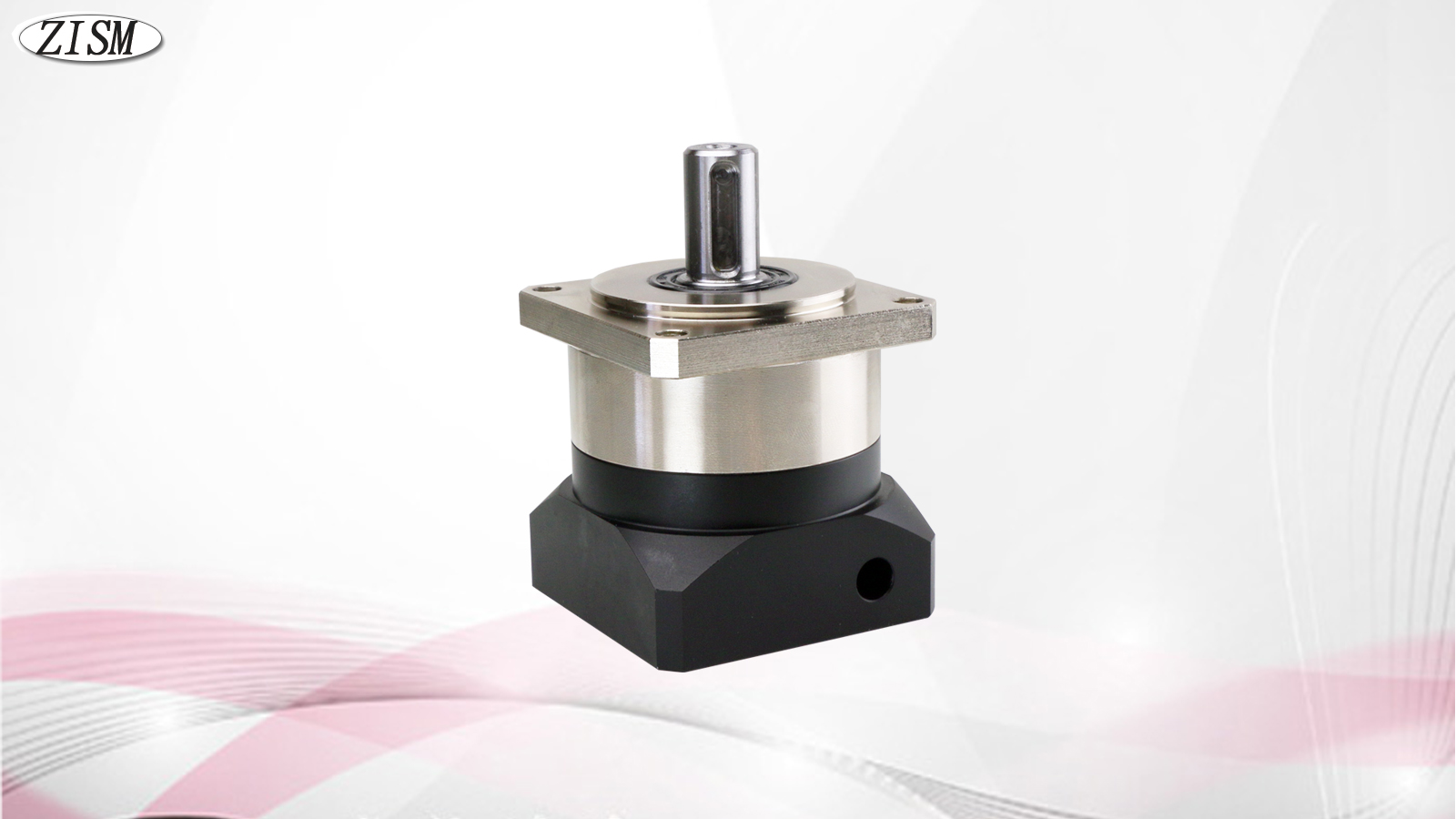

行星減速機90型ZPL-90(短型)

檔案下載

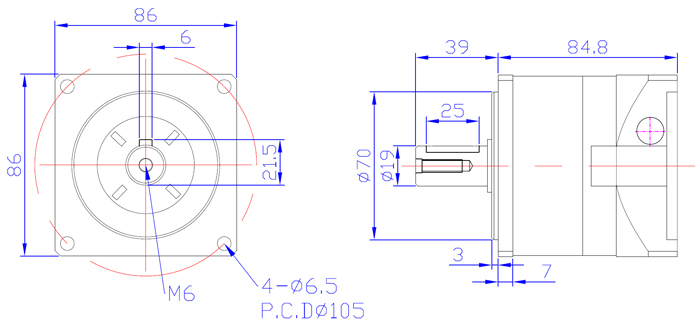

行星減速機(安裝面 ☐90 mm).(與伺服750W安裝面相同)可搭配各廠牌步進馬達/伺服馬達(短版).
►使用溫度:-10 ~+90 ºC.
► 安裝方向:任意方向.
► 潤滑:複合皂基全合成潤滑油脂.
► 急停扭矩:2.5倍額定輸出力矩.
►使用壽命:20000 hr.
使用壽命為:實際負載不超過額定負載,70%之條件下操作.
若實際負載超過額定負載或超過70%情況時,使用壽命會降低.

Category:
ZPL 90 L1 10 19 ST
行星
減速機		 減速機
外型		 減速機
一段		 減速機
比數		 減速機
軸心

馬達
直齒
短版		 ☐90mm L1=一段 3~10比 19=19mm ST:步進
SV:伺服

減速比(一段): 3 4 5 7 10
額定輸出力矩N.m 70 80 90 70 40
規格/型號 減速比一段:L1
標準背隙 12 arcmin
效率   95%
噪音值(無負載) 65 dB
重量 3 Kg
輸入轉速 3000 rpm
防護等級 IP   54
扭轉剛性 70 N-m/arc-min
最大徑向力 2000N
最大軸向力 1000N
1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.
