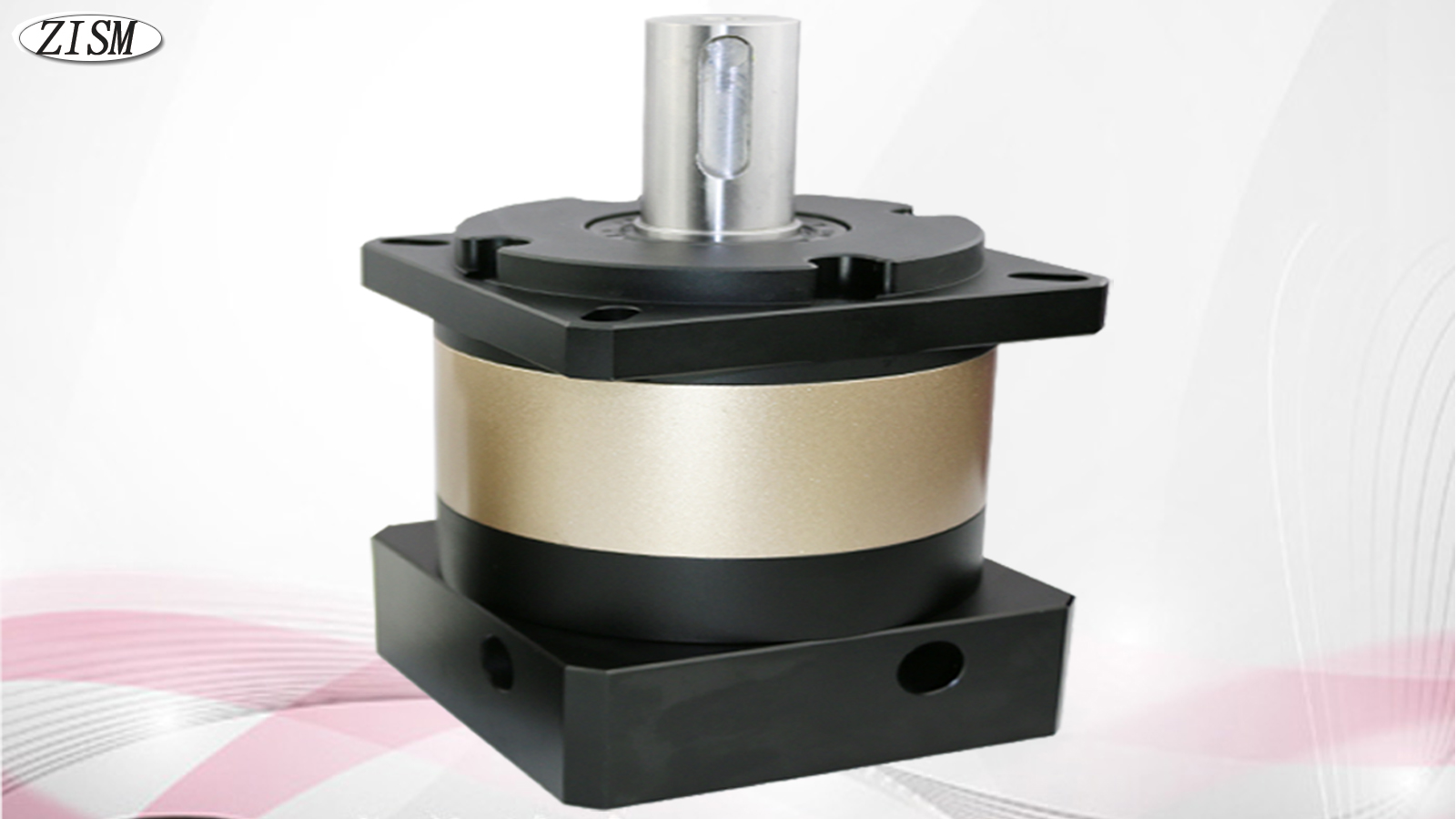

行星式減速機 220型 ZPH-220

檔案下載

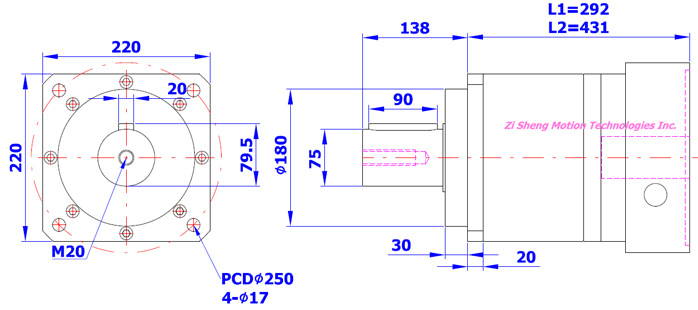

行星減速機(安裝面 ☐220 mm.可搭配各廠牌伺服馬達
►使用溫度:-10 ~+90 ºC.
► 安裝方向:任意方向.
► 潤滑:複合皂基全合成潤滑油脂.
► 急停扭矩:2.5倍額定輸出力矩.
►使用壽命:20000 hr.
使用壽命為:實際負載不超過額定負載,70%之條件下操作.
若實際負載超過額定負載或超過70%情況時,使用壽命會降低.

分類:
ZPH 220 L1 10 75 SV
行星
減速機		 減速機
外型		 減速機
一段		 減速機
比數		 減速機
軸心

馬達
直齒 ☐220mm L1=一段
L2=二段		 3~10比
15~100比		 75=75mm SV:伺服

減速比(一段): 3 4 5 7 10
額定輸出力矩N.m 1500 1550 1600 1050 1100
減速比(二段): 15 20 25 30 40 50 70 100
額定輸出力矩N.m 1500 1550 1600 1100 1100 1100 1100 1100
規格/型號 減速比一段:L1 減速比二段:L2
標準背隙 12 arcmin 15 arcmin
效率   95%  90%
噪音值(無負載) 70 dB 72 dB
重量 62 Kg 85 Kg
輸入轉速 2500 rpm
防護等級 IP   54
扭轉剛性 1000 N-m/arc-min
最大徑向力 9000N
最大軸向力 4500N
1.上述減速機重量是以 5比 所量測數值,實際重量請依照出貨秤重為準.
2.噪音值之量測是以 額定輸入轉速,空載運轉,距離 1m 所測數值.
3.背隙檢測是使用 背隙量測專用機 所量測數值.
行星式減速機 220型 ZPH-220
