| 規格 | R138型滑台(雙滑塊) | ||||||||||
| 搭配馬達 | 400W | 750W | |||||||||
| 搭配螺桿 | 滾珠螺桿 | ||||||||||
| 重覆定位精度mm | ±0.01 | ||||||||||
| 滑台導程mm | 4 | 5 | 10 | 16 | 20 | 4 | 5 | 10 | 16 | 20 | |
| 線速度mm/sec | 200 | 250 | 500 | 800 | 1000 | 200 | 250 | 500 | 800 | 1000 | |
| 可搬運水平kg | 90 | 90 | 90 | 90 | 52 | 90 | 90 | 90 | 80 | 70 | |
| 可搬運垂直kg | 35 | 35 | 28 | 18 | 13 | 35 | 35 | 27 | 24 | 23 | |
| 有效行程mm | 50~1000mm(+50mm) | ||||||||||
滑台線速度max:(加減速時間 200ms)
1.伺服馬達搭配T型螺桿~馬達轉速勿超過1000 rpm.
2.線速度是以伺服馬達額定速度3000rpm為計算~未考慮加減速時間與伺服整定時間.
3.最大可搬重量是搭載國際牌伺服馬達計算~其他廠牌需參考原廠相關數據.

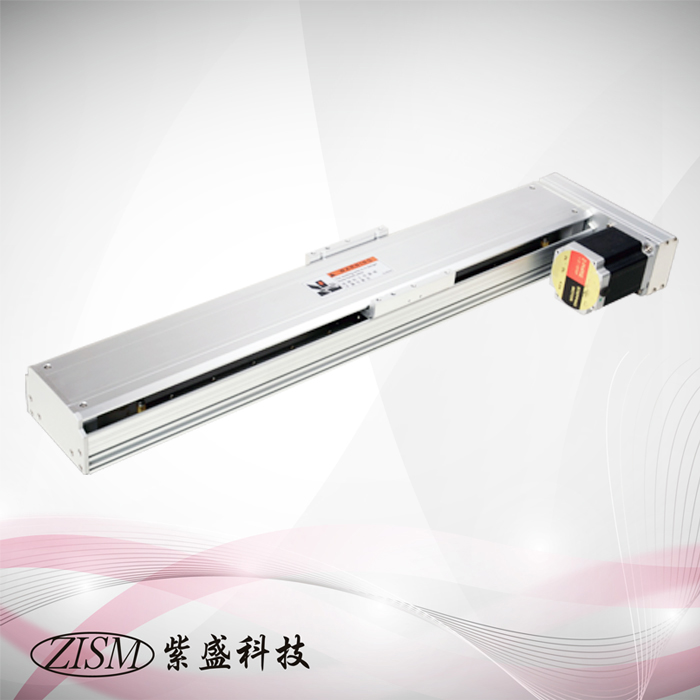

R138型螺桿式滑台
