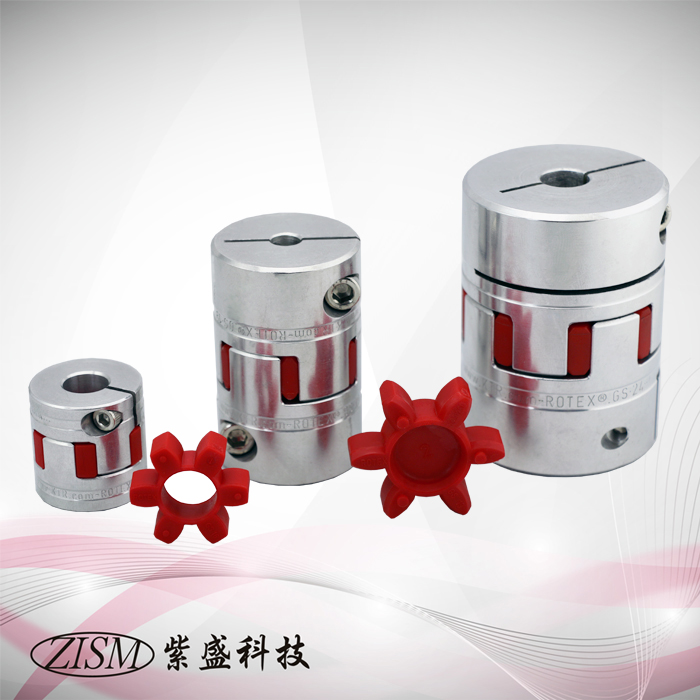

無背隙彈性聯軸器 ROTEX – GS Germany (快速交貨)

檔案下載

♦預應力下無背隙的連接,用於主軸傳動/升降平台/工具機傳動等.
♦尺寸小,轉動慣量小.
♦免維護,方便目測檢查.
♦交期短~大量庫存~價格優.
♦詳細目錄~請在照片右上方檔案下載: 密碼:1111.

分類:
規格
型號		 一般扭力
N.m		 最高轉速
rpm		 慣量
kg.m²
GS5 0.9 38000 0.15*10⁻⁷
GS7 2 27000 0.85*10⁻⁷
GS9 5 19000 0.48*10⁻⁶
GS12 9 15200 1.5*10⁻⁶
GS14 12.5 12700 2.8*10⁻⁶
GS19 21 9550 19.5*10⁻⁶
GS24 60 6950 81.9*10⁻⁶
GS28 160 5850 184*10⁻⁶
GS38 325 4750 543*10⁻⁶

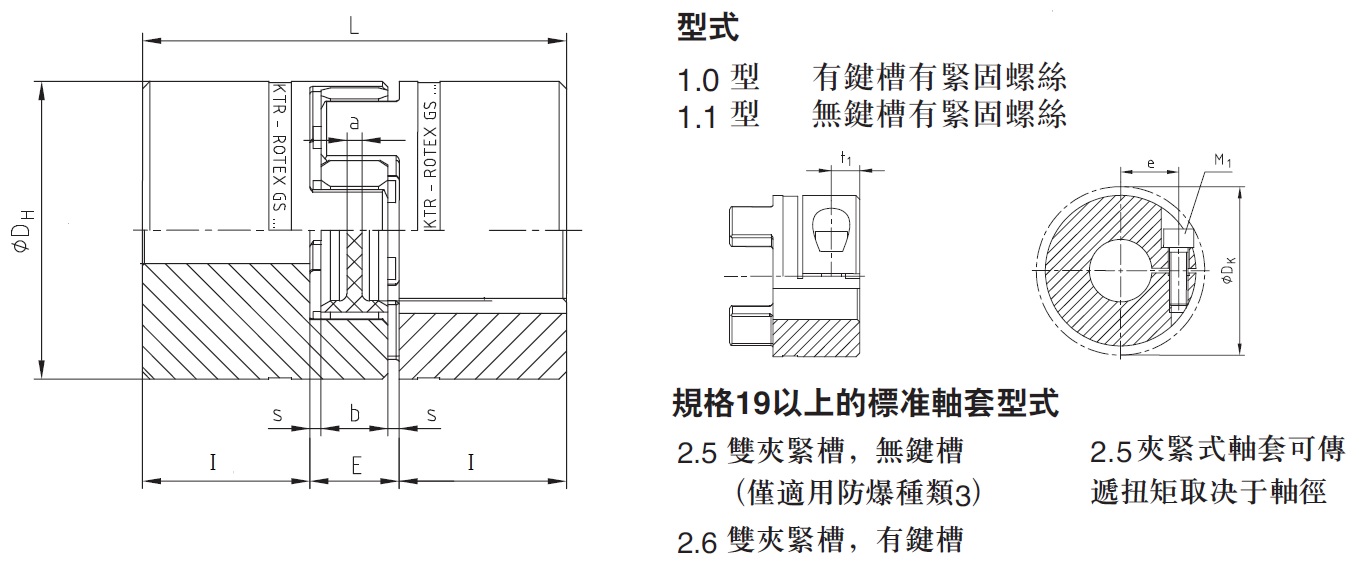

規格 DH I L t1 M1 d1
(Min)		 d2
(Max)		 重量
(g)
GS5 10 5 15 2.5 M1/2 5 2.2
GS7 14 7 22 3.5 M2 3 7 6.5
GS9 20 10 30 5 M2.5 4 11 21.7
GS12 25 11 34 5 M3 4 12 42.3
GS14 30 11 35 5 M3 5 16 44.7
GS19 40 25 66 11 M6 8 24 187
GS24 55 30 78 10.5 M6 10 28 420
GS28 65 35 90 11.5 M8 14 38 630
GS38 80 45 114 15.5 M8 15 45 1250
