規格 型號 |
一般扭力 N.m |
最高轉速 rpm |
慣性 kg.m² |
容許偏心 mm |
軸向位差 mm |
SCT-12C | 0.2 | 12000 | 7.8*10⁻⁸ | 0.1 | ±0.3 |
SCT-16C | 0.3 | 9500 | 3.4*10⁻⁷ | 0.1 | ±0.4 |
SCT-20C | 0.5 | 7600 | 9.1*10⁻⁷ | 0.1 | ±0.4 |
SCT-25C | 1 | 6100 | 2.6*10⁻⁶ | 0.15 | ±0.5 |
SCT-32C | 2 | 4800 | 9.7*10⁻⁶ | 0.15 | ±0.5 |
SCT-40C | 5 | 3800 | 3.3*10⁻⁵ | 0.2 | ±0.5 |
SCT-50C | 10 | 3100 | 1*10⁻⁴ | 0.2 | ±0.5 |
SCT-63C | 20 | 2400 | 3.2*10⁻⁴ | 0.2 | ±0.5 |
規格 | D | I | L | G | M | d1 (Min) |
d2 (Max) |
重量 (g) |
SCT-12C | 12 | 5 | 18.5 | 2.5 | M2 | 3 | 5 | 3.6 |
SCT-16C | 16 | 6.5 | 23 | 3.25 | M2.5 | 4 | 6 | 9.2 |
SCT-20C | 20 | 7.5 | 26 | 3.75 | M3 | 4 | 8 | 16 |
SCT-25C | 25 | 8.5 | 31 | 4.25 | M3 | 5 | 10 | 28 |
SCT-32C | 32 | 12 | 41 | 6 | M4 | 6 | 14 | 64 |
SCT-40C | 40 | 15 | 56 | 8.5 | M5 | 8 | 16 | 140 |
SCT-50C | 50 | 18 | 71 | 10.5 | M6 | 12 | 22 | 270 |
SCT-63C | 63 | 22 | 90 | 13 | M8 | 14 | 35 | 530 |

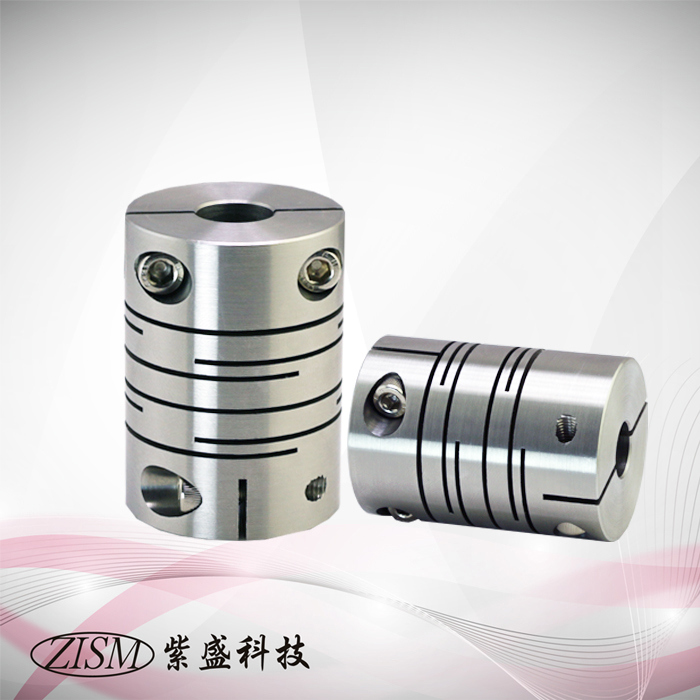

鋁合金撓性聯軸器SCT -C 開縫型/夾緊式/
