規格 型號 |
一般扭力 N.m |
最高轉速 rpm |
慣性 kg.m² |
軸向位差 mm |
容許偏角 ( ° ) |
SAP-68 | 40 | 20000 | 3 | ±0.8 | 1° |
SAP-82 | 80 | 17000 | 8.7 | ±1 | 1° |
SAP-94 | 180 | 15000 | 16 | ±1.2 | 1° |
SAP-104 | 245 | 13000 | 26 | ±1.4 | 1° |
SAP-126 | 440 | 11000 | 65 | ±1.6 | 1° |
SAP-144 | 780 | 9000 | 99 | ±1.8 | 1° |
SAP-168 | 1170 | 5100 | 238 | ±1 | 1° |
SAP-180 | 1960 | 4800 | 365 | ±1 | 1° |
SAP-215 | 4900 | 4300 | 830 | ±1 | 1° |

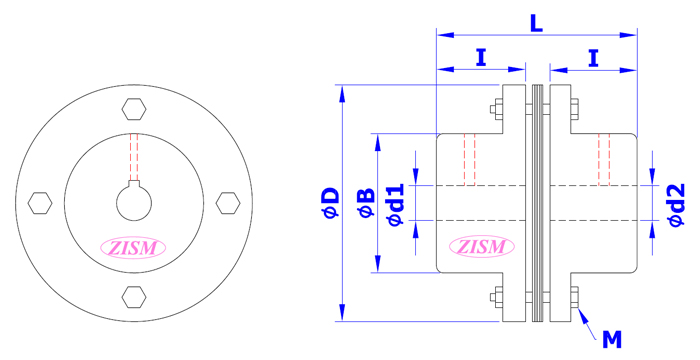

規格 | D | B | L | I | M | d1 (Min) |
d2 (Max) |
重量 (g) |
SAP-68 | 68 | 40 | 56 | 25 | 4-M6 | 10 | 25 | |
SAP-82 | 82 | 54 | 56.2 | 25 | 4-M6 | 12 | 35 | |
SAP-94 | 94 | 58 | 69.6 | 30 | 4-M8 | 12 | 38 | |
SAP-104 | 104 | 68 | 76 | 33 | 4-M8 | 20 | 45 | |
SAP-126 | 126 | 78 | 91 | 40 | 4-M10 | 20 | 50 | |
SAP-144 | 144 | 88 | 102 | 45 | 4-M10 | 20 | 60 | |
SAP-168 | 168 | 104 | 164 | 75 | 6-M10 | 30 | 70 | |
SAP-180 | 180 | 120 | 176 | 80 | 6-M10 | 30 | 85 | |
SAP-215 | 215 | 128 | 200 | 90 | 6-M16 | 40 | 90 |

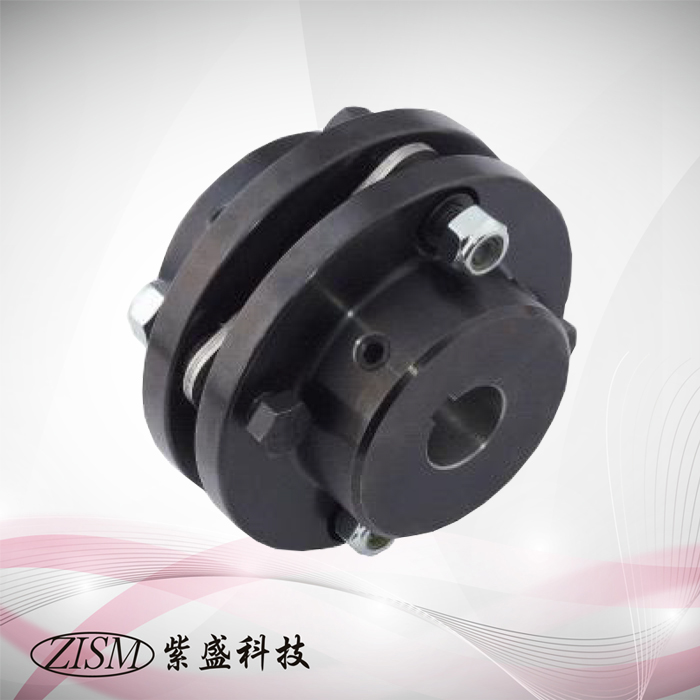

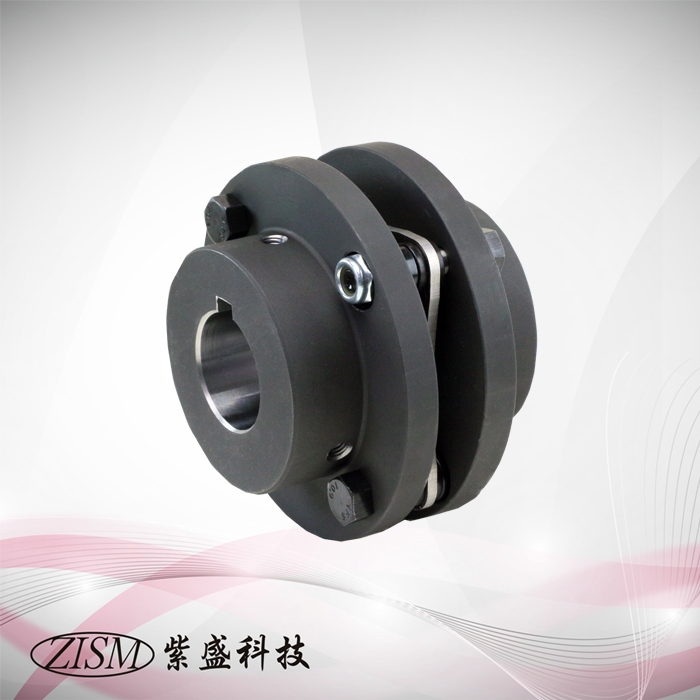

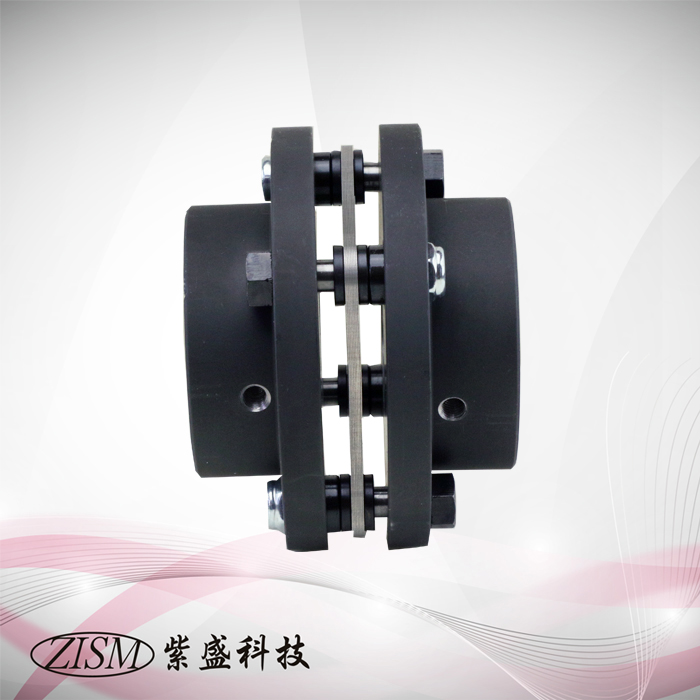

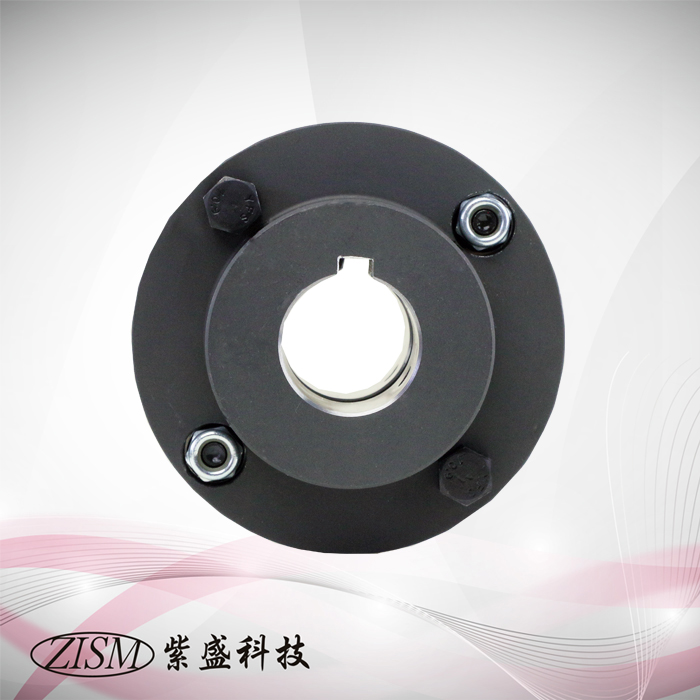

鋼片式撓性聯軸器 SAP ( 鋼材 S 45C ) 止付螺絲固定式 /
