***如有特殊長度~請洽詢本公司業務人員~謝謝.***
延長線連接驅動器線色定義:
| MOTOR | SENSOR | |||||||
| 說明 | A | B | C | +HALL | GND | H1 | H2 | H3 |
| 線色 | 棕 | 藍 | 黃/綠 | 黃 | 綠 | 紅 | 白 | 黑 |

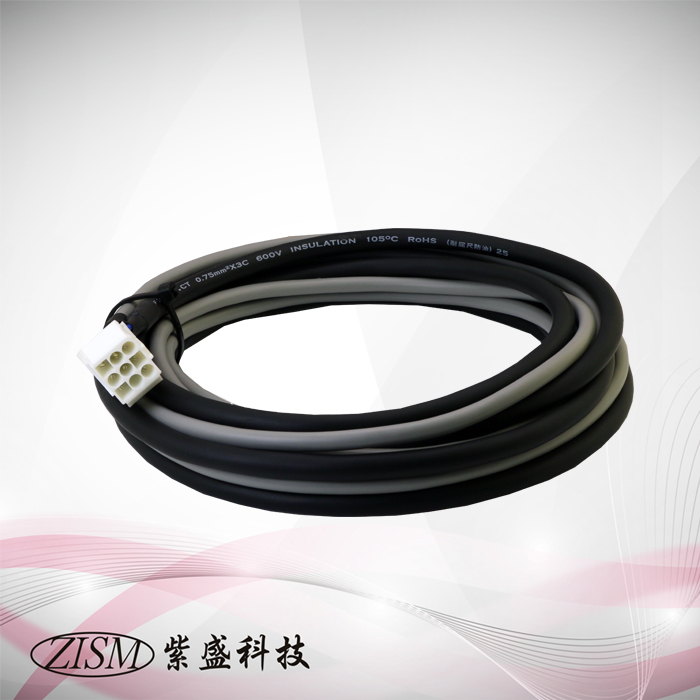

無刷馬達延長線 ZS-BLM-03M (雙條標準線)
無刷馬達延長線 ZS-BLM-03M (雙條標準線)
♦選購配件:
可用於本公司無刷驅動器BL-1280V 及 BL-15A80V 及 BL-15A80V-1 及 BL-15A80VCT.
延長線規格:耐油耐屈尺超軟0.75mm2- 3C(1條) + UL2464雙隔離 24AWG-5C(1條).
♦ 1.馬達延長線: ZS-BLM-03M –3米長.
♦2.馬達延長線: ZS-BLM-05M –5米長.
