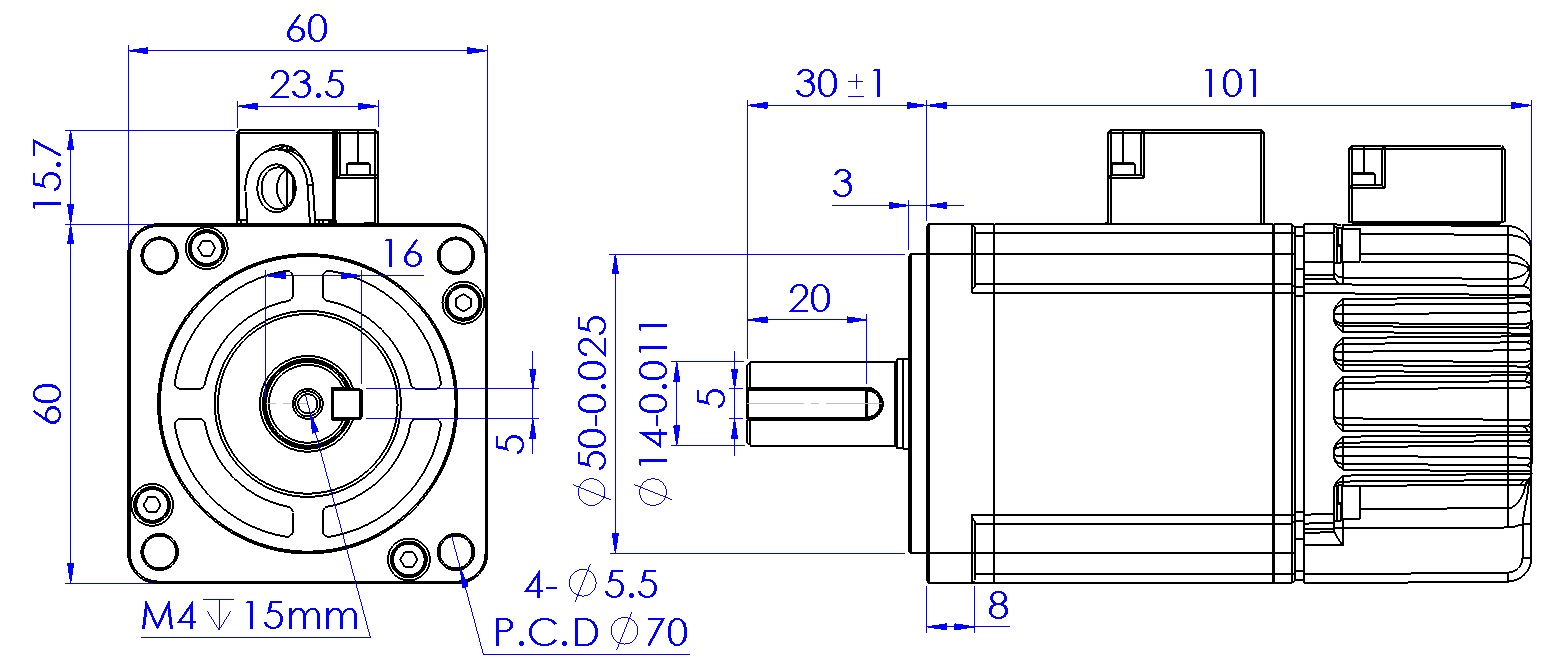

尺寸圖:
| 規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 N.m |
轉速 rpm |
重量 kg |
| DSR60-200-A2 | 200 | DC48V | 6 | 0.64 | 3000 | 1 |
▶馬達線色:
| 說明 | U | V | W | GND |
| 線色 | 紅 | 白 | 黑 | 黃/綠 |
▶編碼器線色:
| PIN說明 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 線色 | B+ | B- | A+ | A- | Z+ | Z- | GND | — |
| PIN說明 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| — | VCC | — | /U | /V | /W | U | V | |
| PIN說明 | 17 | 18 | ||||||
| W | Shielding | |||||||

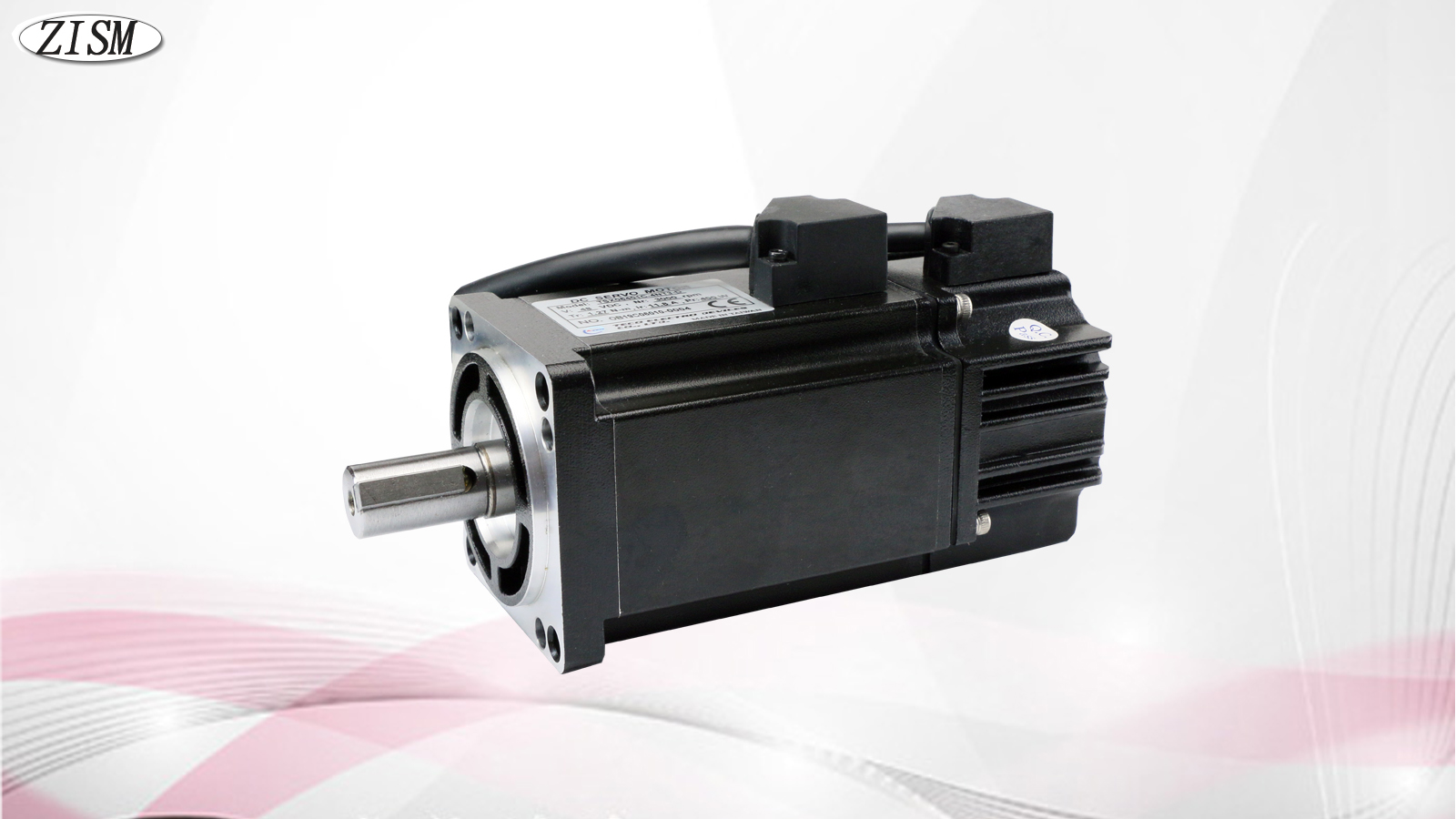

DC伺服馬達200W/DC48V
