DC伺服馬達驅動器:
控制方式:位置/速度/轉矩模式.
編碼器解析:增量式2500ppr/通訊型ABS/17bit.
通訊介面:RS-485/USB.
數位輸入機能:DI : 8
數位輸出機能:DO :6
類比電壓輸入:0~+10VDC.
操作溫度:0~40ºC.
安規(CE宣告):符合EN61800-3.
| 型號 | JSDT1-12D4-S | JSDT1-20D4-S |
| 輸入電壓 | (DC24V,MAX:200W)/DC48V | DC48V |
| 額定電流 | 11.8A | 20.3A |
| 搭配馬達 | (DC24VMAX:200W)/400W | 750W |
| 外型尺寸 | 45*124*147mm | 45*124*147mm |
| 重量 |
CN5:
10.Pulse+/cw+
11.Pulse-/cw-
12.Dir+/ccw+
13.Dir-/ccw-
參數速查表:
(出廠設定:1:2500ppr/2:8192ppr)
cn030=9221(12D4-200W)
cn030=A221(12D4-400W)
cn030=A311(20D4-750W)
cn002=0000 .cw/ccw極限外部控制.
cn002=0010. 忽略cw/ccw極限外部控制.
cn002=0000.sevro on 外部控制.
cn002=0001.sevro on 忽略.
pn301=1000 /1p.
pn301=1001 /2p.
pn354=1000 設定每圈解析度.1000p/r

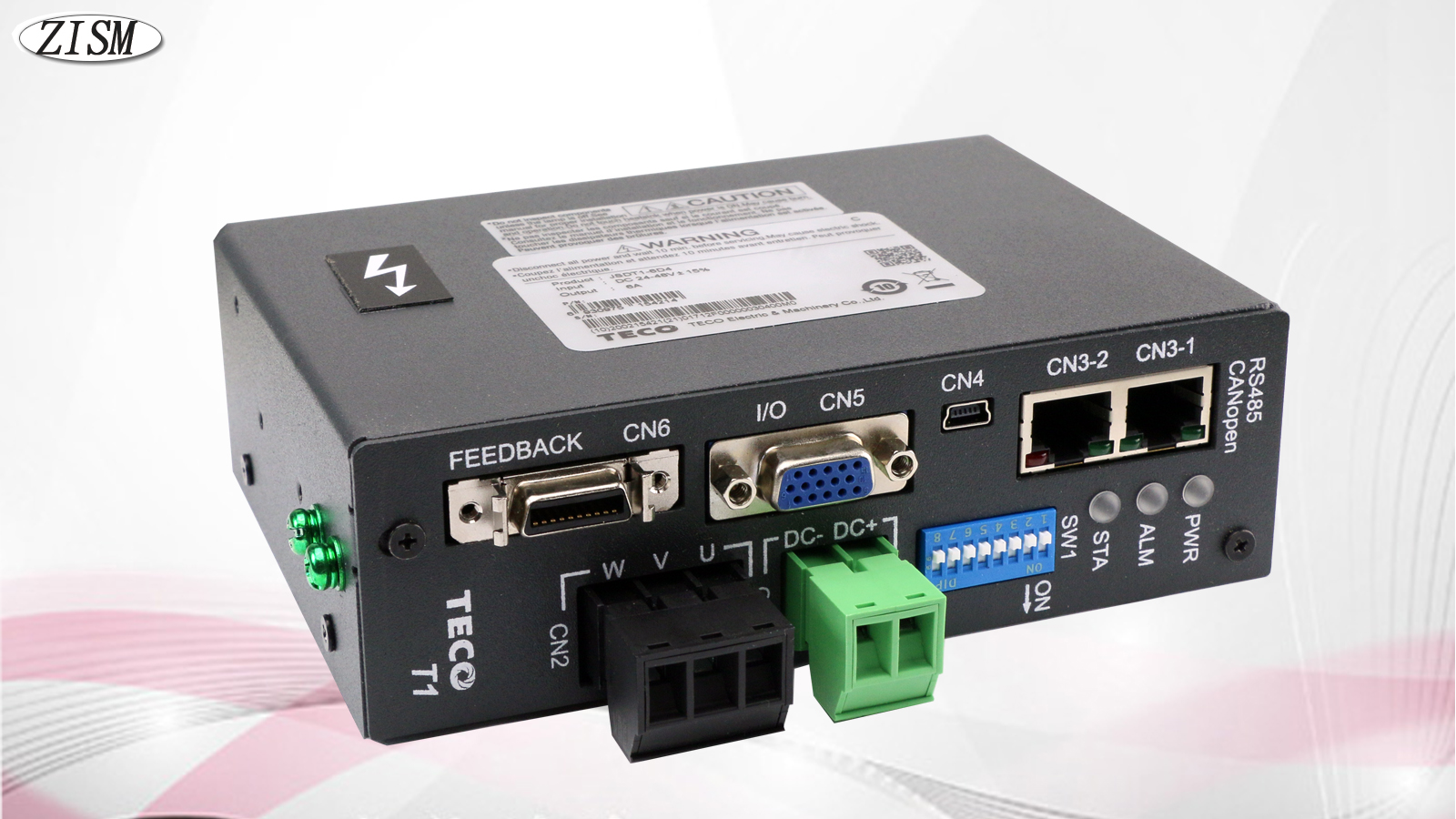

DC伺服驅動器JSDT1-S(脈波輸入型)
