2相步進馬達☐28型/插拔接頭式

檔案下載

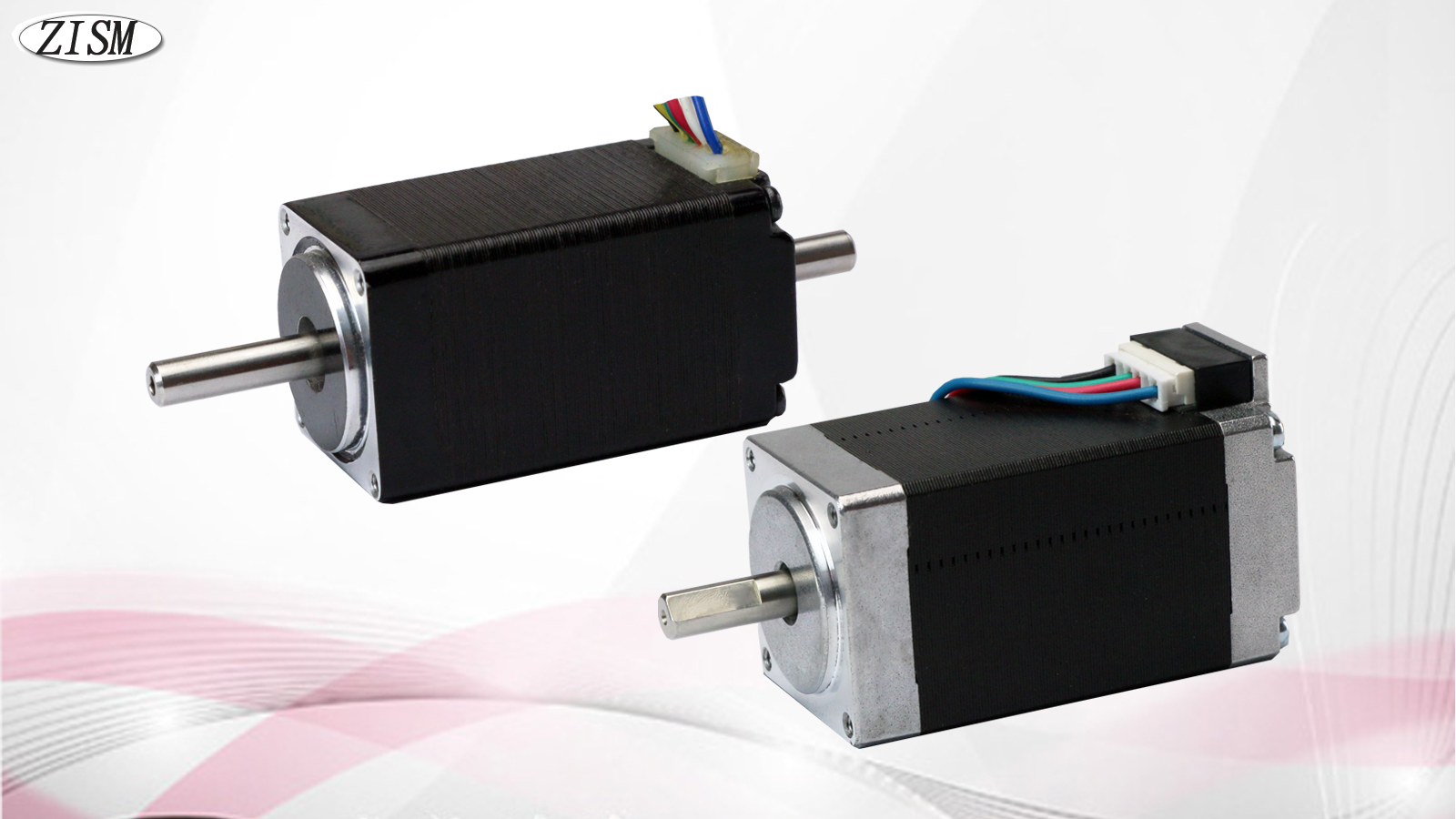

2相步進馬達 (安裝面 ☐ 28 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

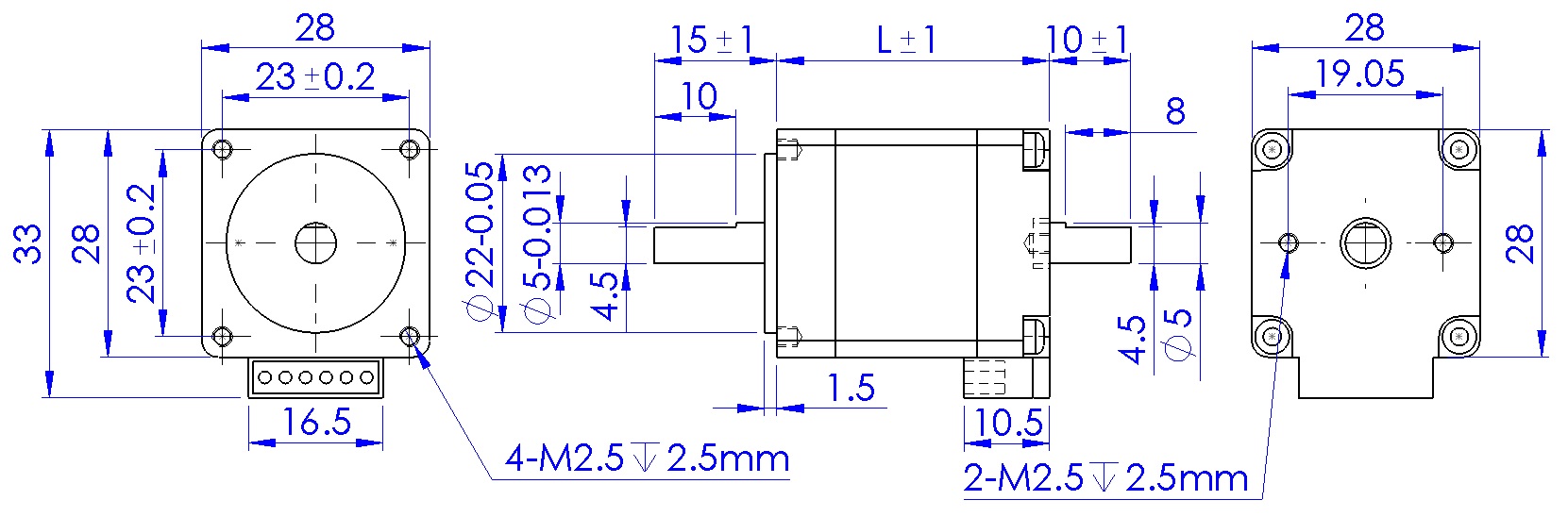

單軸心尺寸圖:

雙軸心尺寸圖:



產品項目-電氣規格
☐:請填入
A:單軸
B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM2283-02☐4 1.8 1.8 1.5 1.2 9
ZKM2285-02☐4 1.8 2.9 1.5 1.9 18



產品項目-機械規格
☐:請填入
A:單軸
B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM2283-02☐4 0.11 4 33 平面 0.8
ZKM2285-02☐4 0.2 4 52 平面 1.7

★馬達軸心加工方式:平面切削.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
