2相步進馬達☐60型/軸心ø8 mm

檔案下載

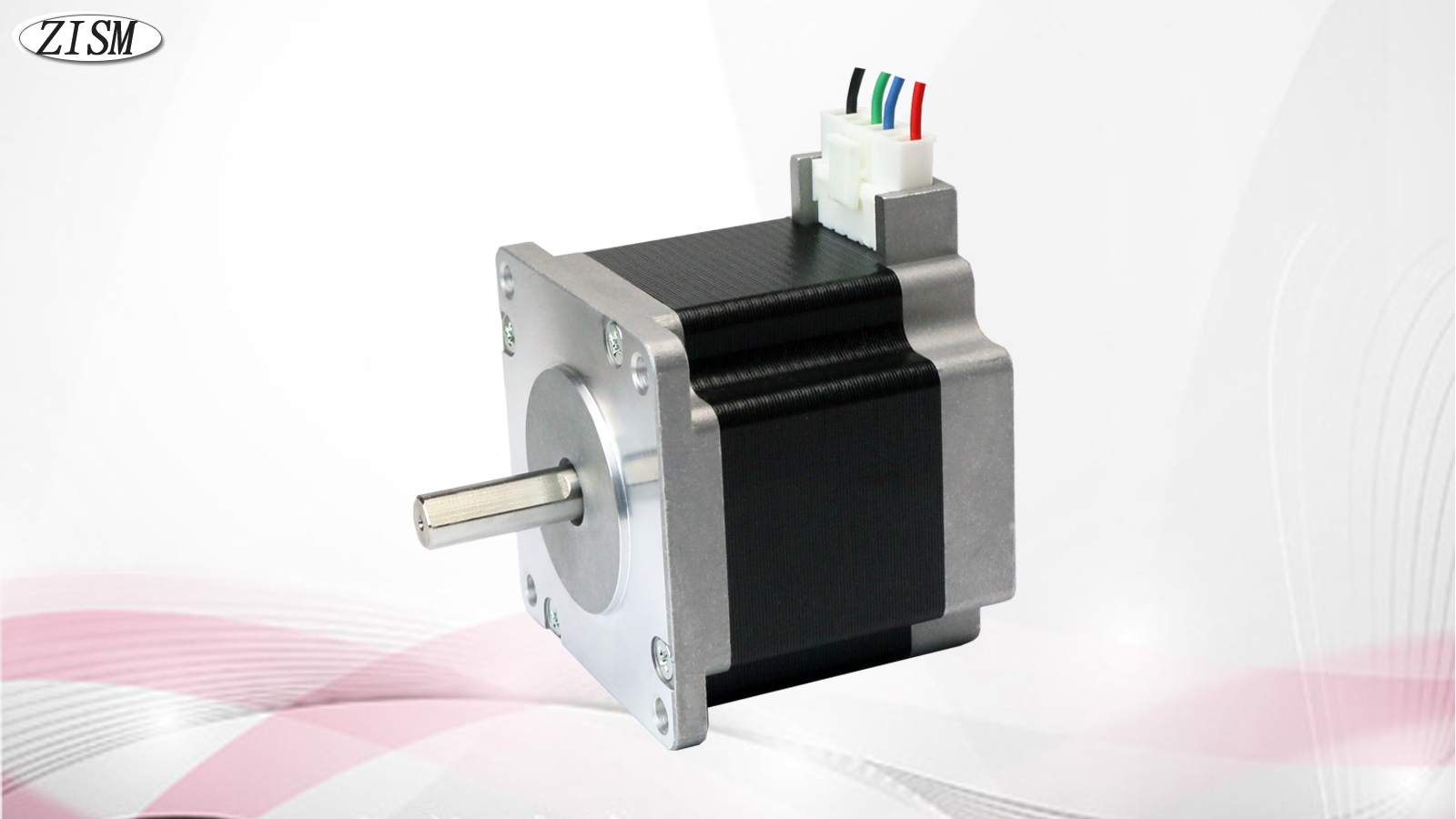

2相步進馬達 (安裝面 ☐ 60 mm) HB-TYPE 為高轉矩,低震動的步進馬達.(馬達軸心8mm)
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

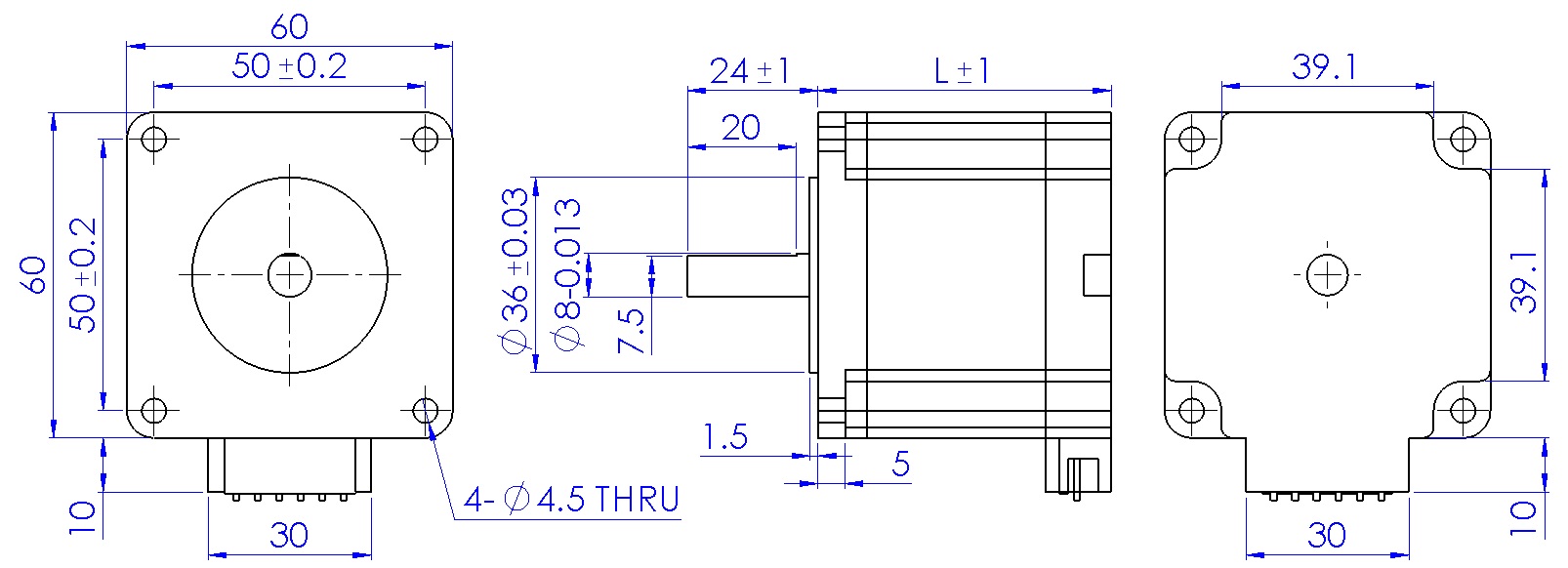

單軸心尺寸圖:

產品項目-電氣規格
☐請填入:
A:單軸
B:雙軸		 步進
角度
Deg		 電壓
V		 電流
A		 電阻
Ω		 轉子
慣量
g-cm²
ZKM2605-03☐ 1.8 3.4 2.8 1.2 450
ZKM2608-03☐ 1.8 4.2 2.8 1.5 900
產品項目-機械規格
☐請填入:
A:單軸
B:雙軸		 重量
kg		 馬達
出線		 長度
L
mm		 軸心
加工
方式		 靜止最大
轉矩
kg-cm
ZKM2605-03☐ 0.8 4 54 平面 17.3
ZKM2608-03☐ 1.4 4 85 平面 30

★馬達軸心加工方式:平面切削.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
