2相步進馬達☐83型/軸心ø9.525 mm

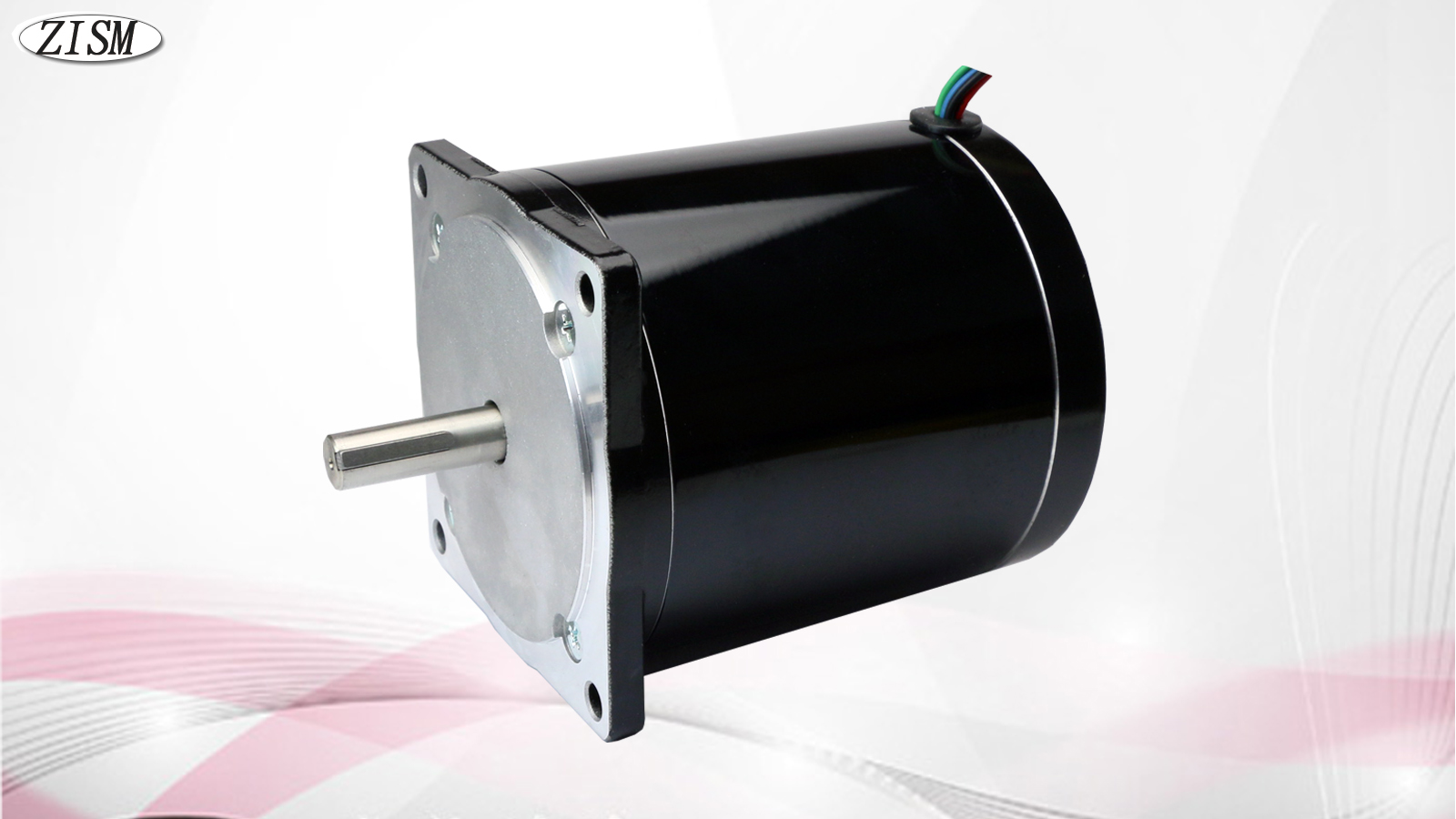

2相步進馬達☐83型/軸心ø9.525 mm：圖片 2

2相步進馬達☐83型/軸心ø9.525 mm

檔案下載

2相步進馬達 (安裝面 ☐ 83 mm) HB-TYPE 為高轉矩,低震動的步進馬達.(馬達軸心9.525mm)
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

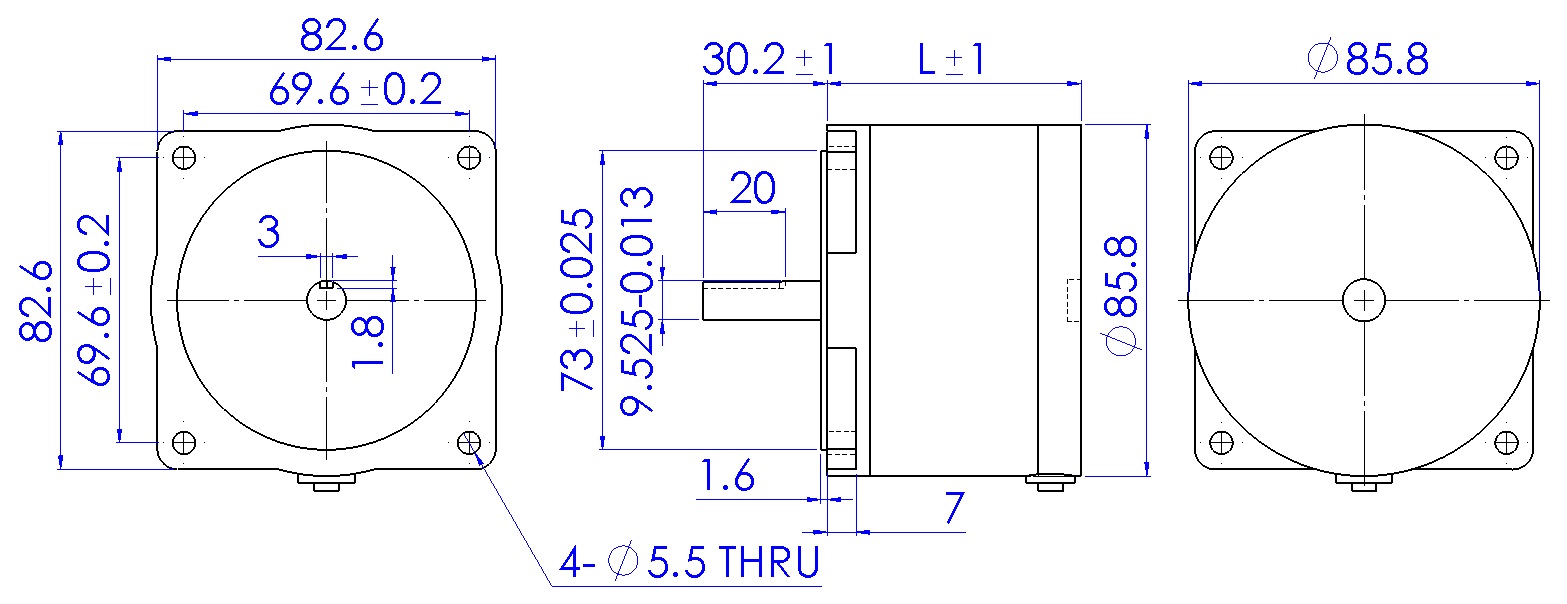

單軸心尺寸圖:

產品項目-電氣規格
☐:請填入
A:單軸
B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZHM296-04☐ 1.8 1.8 4.5 0.4 560
ZHM299-04☐ 1.8 3 4 0.75 1100
ZHM2913-04☐ 1.8 5 4 1.25 1800
DSH86ES61A 1.8 1.8 4.5 0.4 560
DSH86EM61A 1.8 3 4 0.75 1100



產品項目-機械規格
☐:請填入
A:單軸
B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZHM296-04☐ 1.4 6 62 K3 13
ZHM299-04☐ 2.65 6 94 K3 26
ZHM2913-04☐ 3.7 6 128 K3 40
DSH86ES61A 1.4 6 62 K3 13
DSH86EM61A 2.65 6 94 K3 26

★DSH86ES61A為TECO東元精電產品.
★馬達軸心加工方式:K3=3mm鍵槽.單圓鍵3*3* L: 20mm.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白
