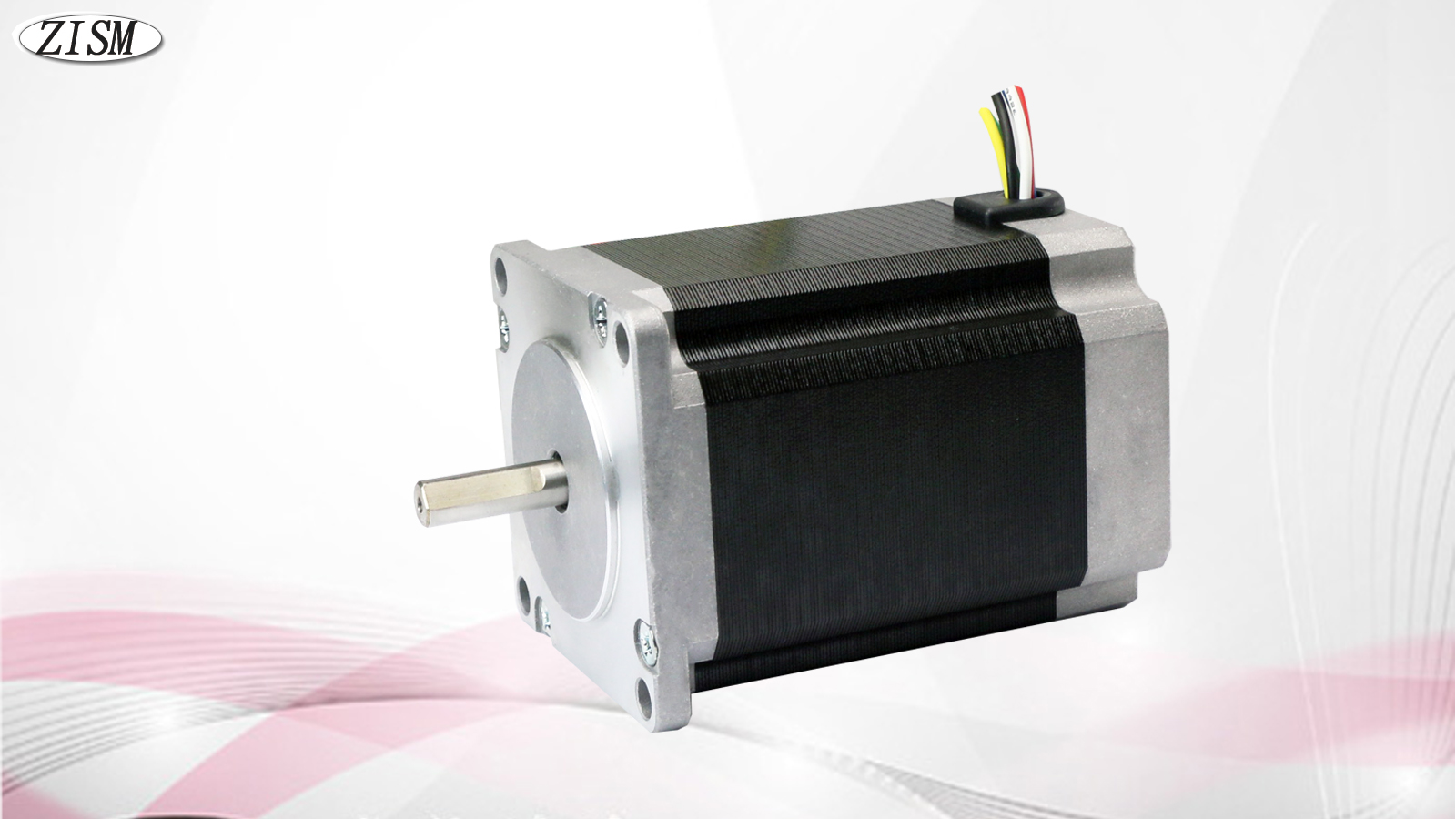

2相步進馬達☐57型/軸心ø6.35 mm

檔案下載

2相步進馬達 (安裝面 ☐ 57 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

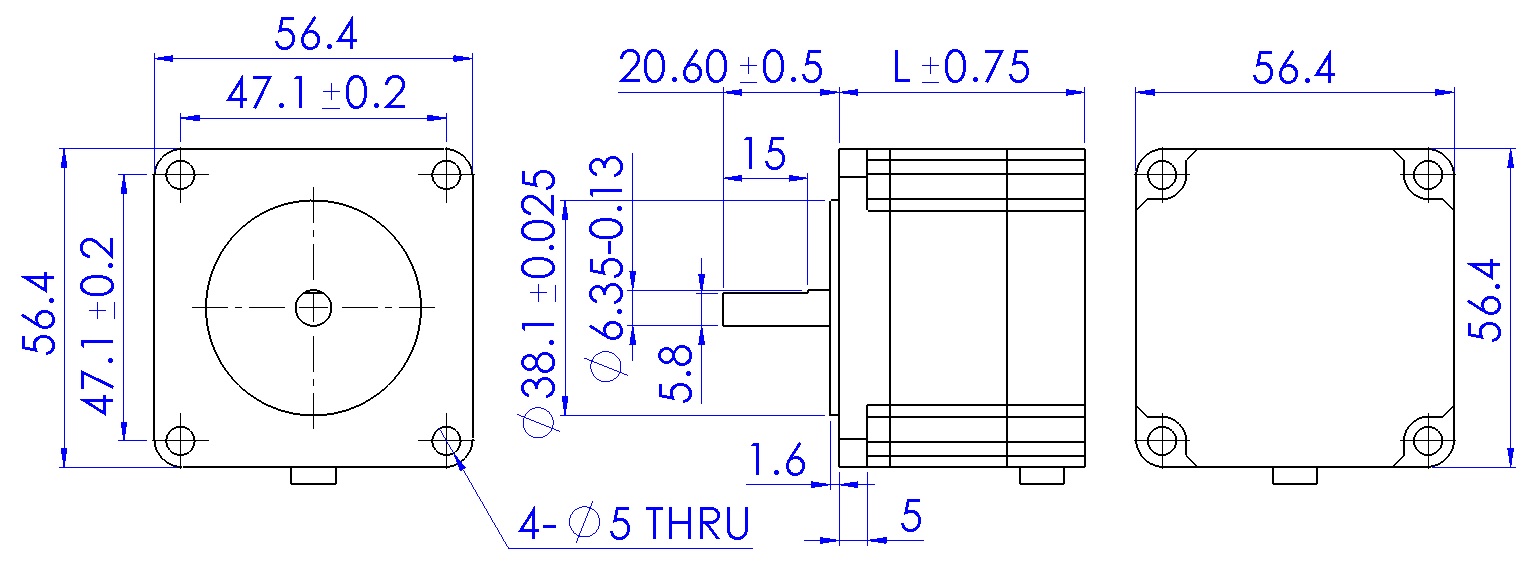

單軸心尺寸圖:

產品項目-電氣規格
單軸 步進
角度
Deg		 電壓
V		 電流
A		 電阻
Ω		 轉子
慣量
g-cm²
ZKM264-02A 1.8 2.8 2 1.4 120
ZKM266-02A 1.8 3.6 2 1.8 280
ZKM266-021A4 1.8 3.3 2.12 1.54 280
ZKM268-02A 1.8 4.5 2 2.25 480
DST56EL62A 1.8 4.5 2 2.25 480
ZKM268-03A4-M6 1.8 3.4 3 1.13 480
ZKM2610-04A 1.8 2.8 4 0.7 600
產品項目-機械規格
單軸 重量
kg		 馬達
出線		 長度
L
mm		 軸心
加工
方式		 靜止最大
轉矩
kg-cm
ZKM264-02A 0.45 6 41 平面 3.9
ZKM266-02A 0.7 6 55 平面 9
ZKM266-021A4 0.7 4 55 平面 11
ZKM268-02A 1 6 77.5 平面 13.5
DST56EL62A 1 6 77.5 平面 13.5
ZKM268-03A4-M6 1 4 77.5 平面 17
ZKM2610-04A 1.2 6 86.2 平面 18

★型號:DST56EL62A為TECO東元精電產品.
★馬達軸心加工方式:平面切削.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍

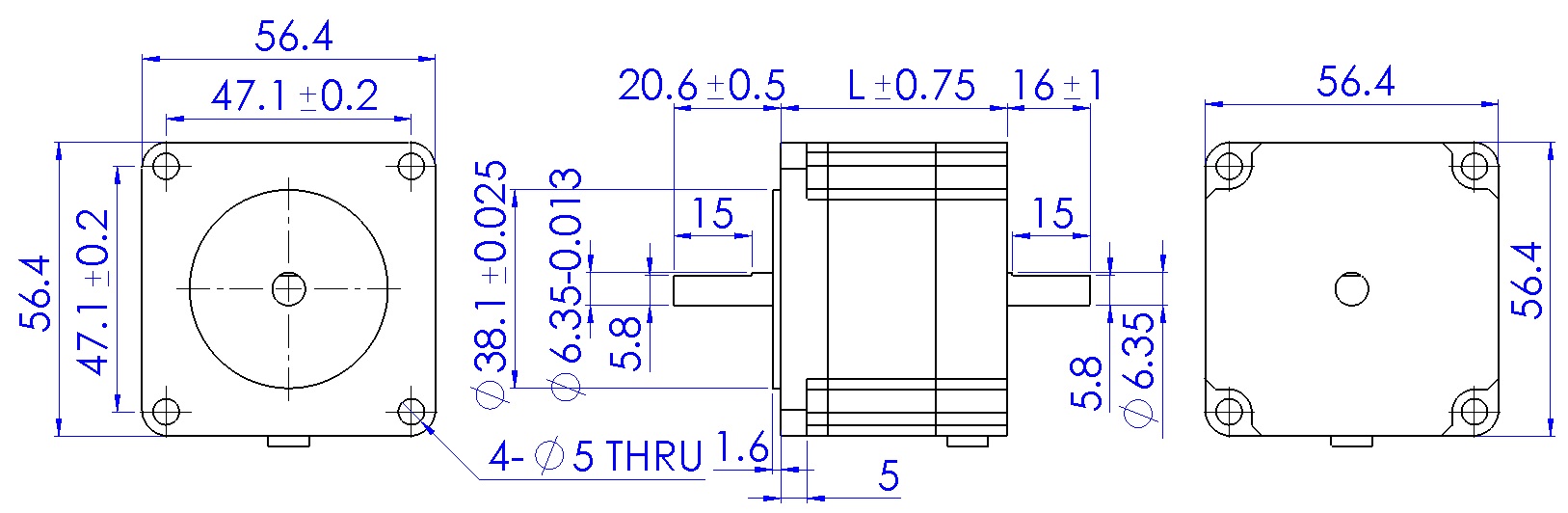

雙軸心尺寸圖:

產品項目-電氣規格
雙軸 步進
角度
Deg		 電壓
V		 電流
A		 電阻
Ω		 轉子
慣量
g-cm²
ZKM264-02B4 1.8 2.7 2.12 1.3 120
ZKM266-04B4 1.8 2.1 4.2 0.5 300
ZKM268-04B4 1.8 2 4 0.5 480
產品項目-機械規格
雙軸 重量
kg		 馬達
出線		 長度
L
mm		 軸心
加工
方式		 靜止最大
轉矩
kg-cm
ZKM264-02B4 0.47 4 43.5 平面 5.4
ZKM266-04B4 0.7 4 55 平面 11
ZKM268-04B4 1 4 77.5 平面 17

★馬達軸心加工方式:平面切削.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
