2相步進馬達☐57型/軸心ø10 mm

檔案下載

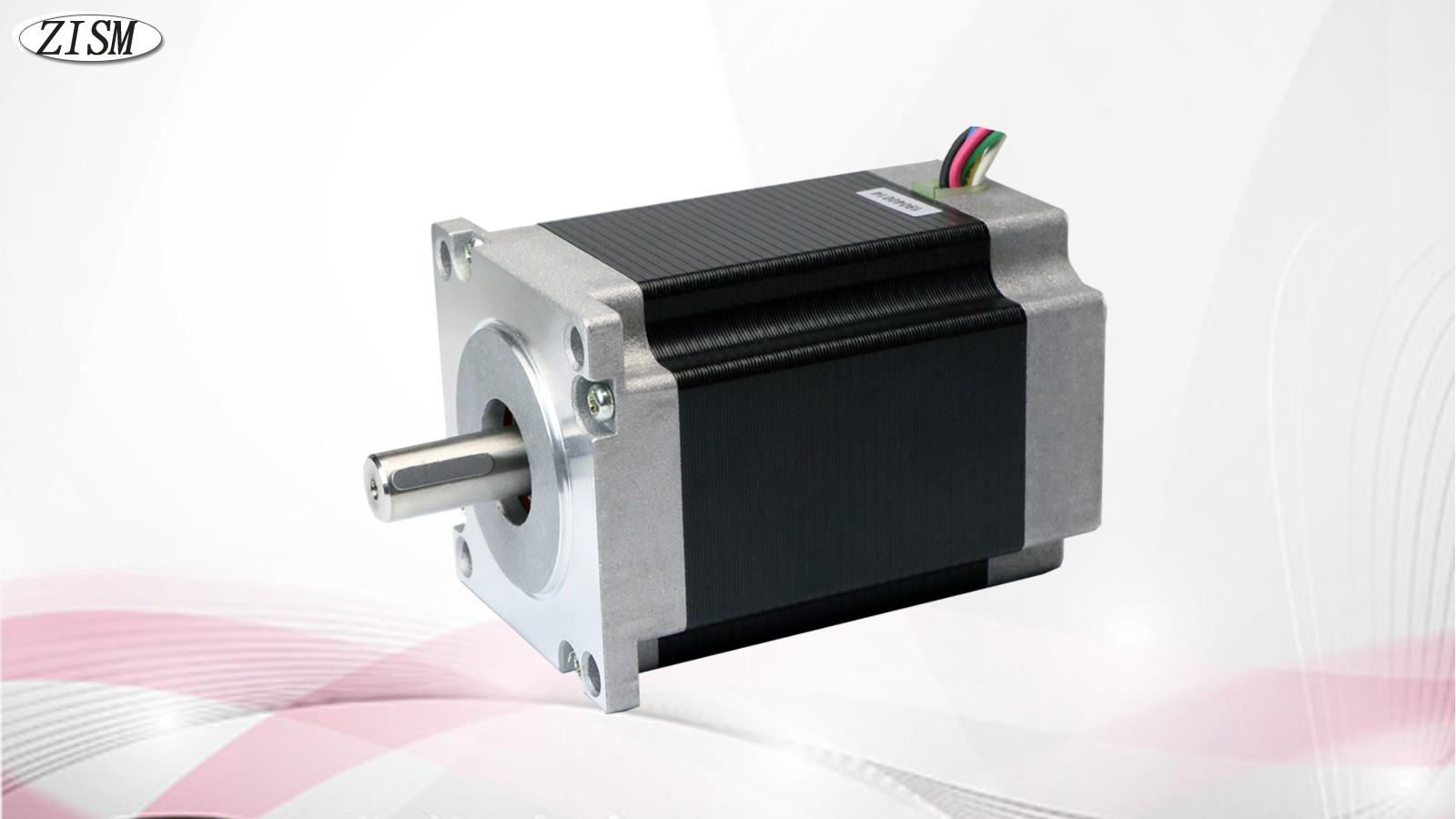

2相步進馬達 (安裝面 ☐ 57 mm) HB-TYPE 為高轉矩,低震動的步進馬達.(馬達軸心10mm)
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

Category:

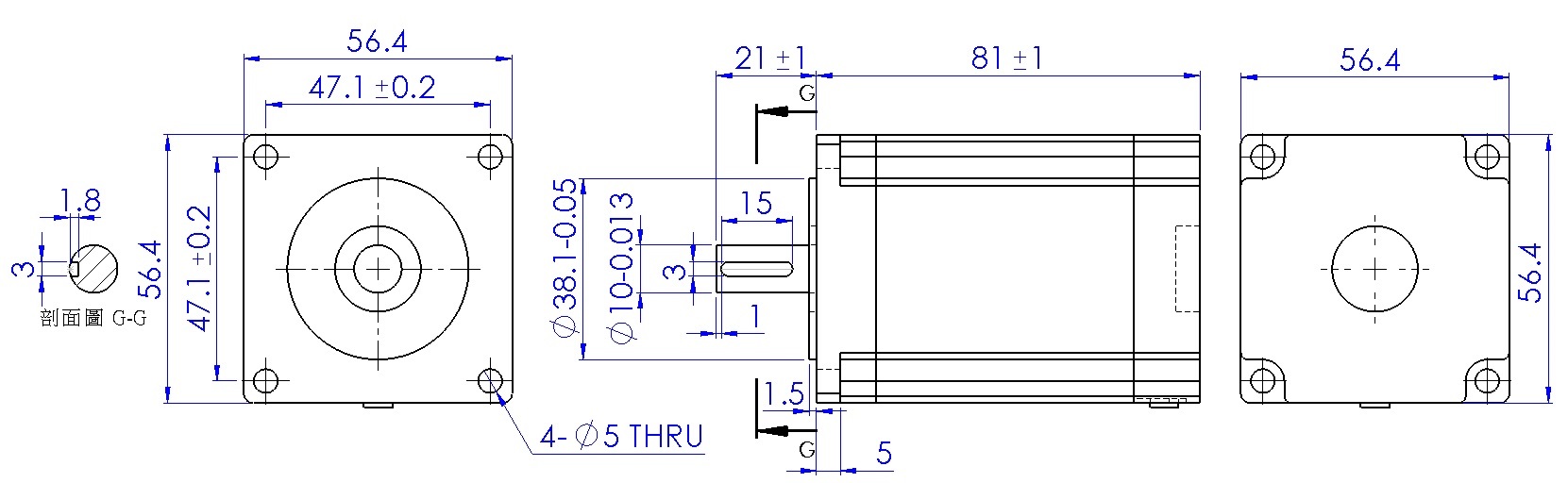

ZKM268-02AK3 尺寸圖:( 馬達軸心10mm-鍵槽3mm)

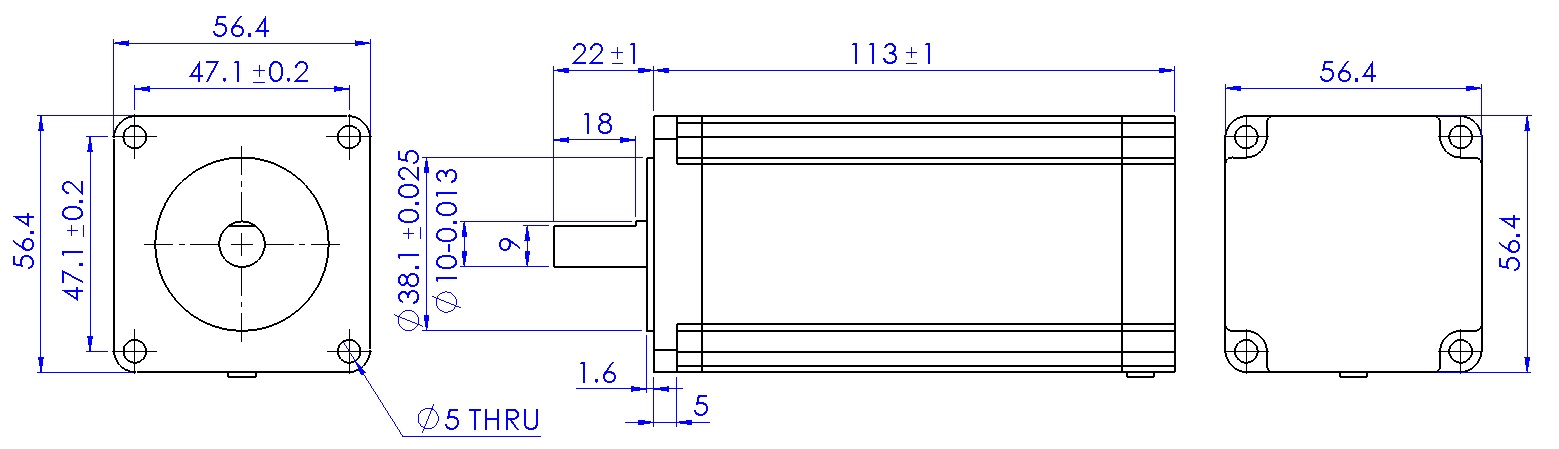

ZKM2615-03A 尺寸圖:( 馬達軸心10mm-平面切削)

產品項目-電氣規格
☐:請填入
A:單軸
B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM268-02AK3 1.8 4.5 2 2.25 320
ZKM2615-03A 1.8 5.88 2.8 2.1 650
ZKM2615-04A 1.8 2.8 4 0.7 650



產品項目-機械規格
☐:請填入
A:單軸
B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM268-02AK3 1.2 6 81 平面 15
ZKM2615-03A 1.8 4 113 平面 30
ZKM2615-04A 1.8 8 113 平面 30

★ZKM2615-04A 已停產.
★馬達軸心加工方式:K3=3mm鍵槽.雙圓鍵3*3*L: 15mm.

★馬達軸心加工方式:平面切削.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
顏色 藍+黃 紅+綠 橙+棕 黑+白

2相步進馬達☐57型/軸心ø10 mm
