2相步進馬達☐42型/軸心ø5 mm

檔案下載

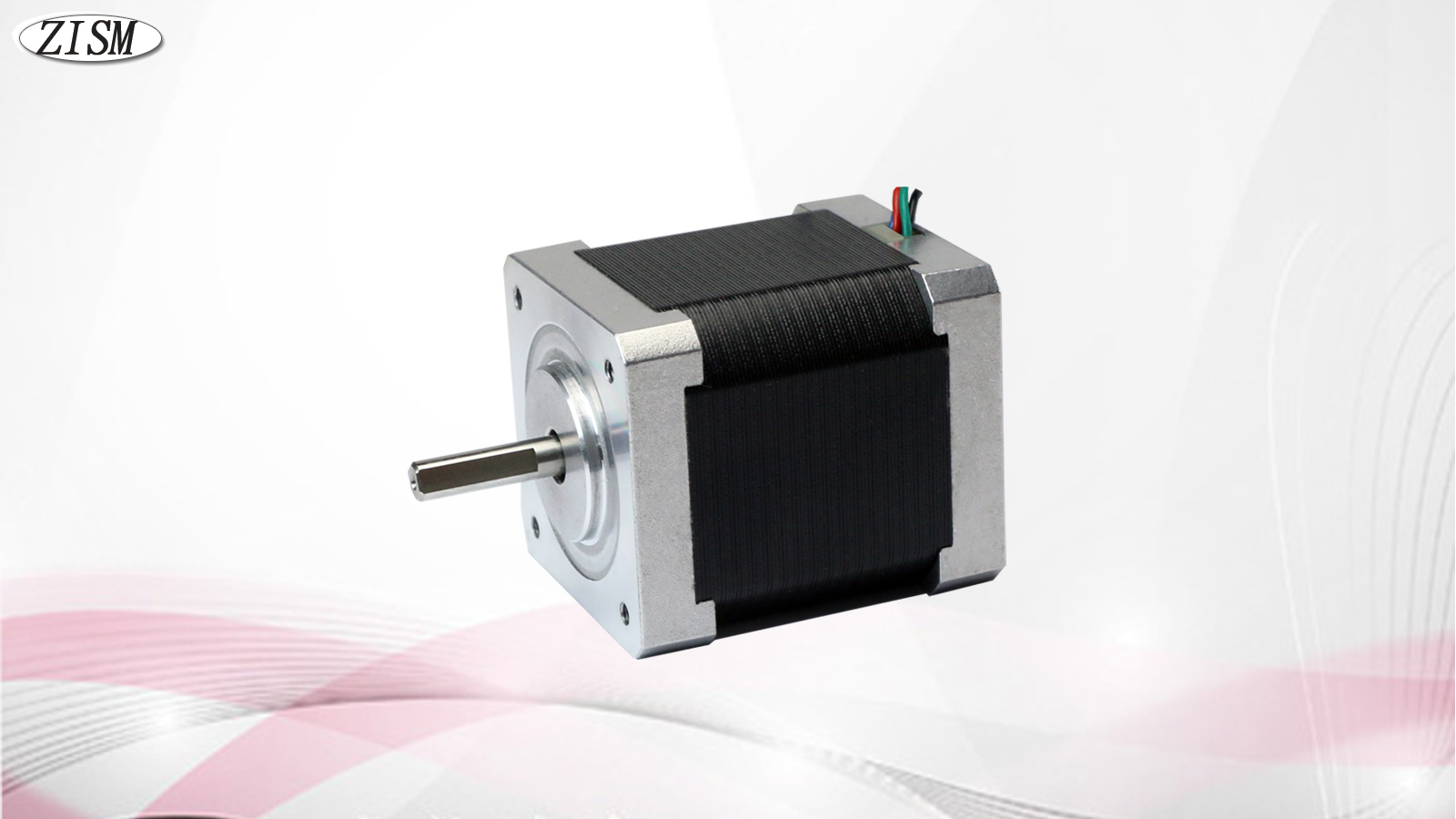

2相步進馬達 (安裝面 ☐ 42 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

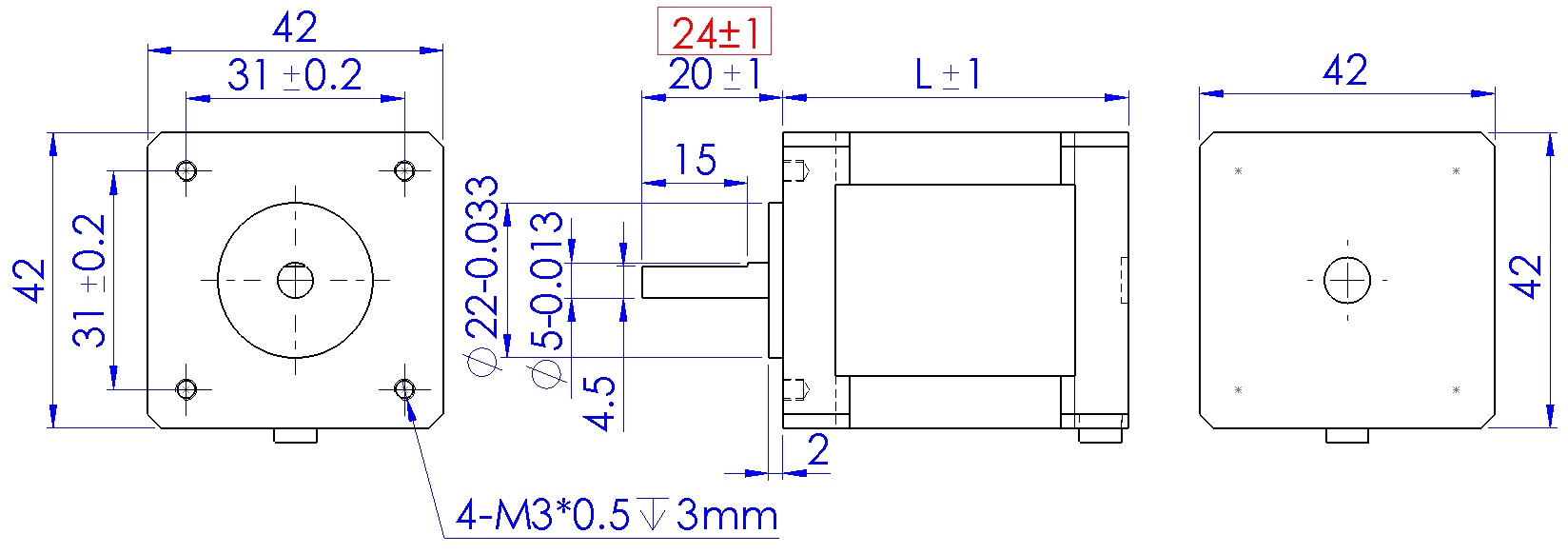

單軸心尺寸圖:

★馬達型號是紅色字體~馬達軸心長度請參考紅色的

產品項目-電氣規格
☐請填入:
A:單軸
B:雙軸		 步進
角度
Deg		 電壓
V		 電流
A		 電阻
Ω		 轉子
慣量
g-cm²
ZKM243-01☐ 1.8 4 0.95 4.2 35
ZKM243-02☐ 1.8 1.9 2 0.95 35
ZKM244-01☐ 1.8 4 1.2 3.3 54
ZKM245-01☐ 1.8 4 1.2 3.3 68
ZKM246-02☐ 1.8 2.4 2 1.2 74
ZKM246-02☐4 1.8 6 1.5 4 74
ZKM247-01☐4 1.8 4.5 1.5 3 102
產品項目-機械規格
☐請填入:
A:單軸
B:雙軸		 重量
kg		 馬達
出線		 長度
L
mm		 軸心
加工
方式		 靜止最大
轉矩
kg-cm
ZKM243-01☐ 0.2 6 33 平面 1.6
ZKM243-02☐ 0.2 4 33 平面 2
ZKM244-01☐ 0.27 6 40 平面 2.6
ZKM245-01☐ 0.35 6 47 平面 3.2
ZKM246-02☐ 0.4 6 48.5 平面 3.5
ZKM246-02☐4 0.4 4 49 平面 6.5
ZKM247-01☐4 0.5 4 60 平面 7.5

★馬達軸心加工方式:平面切削.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍
