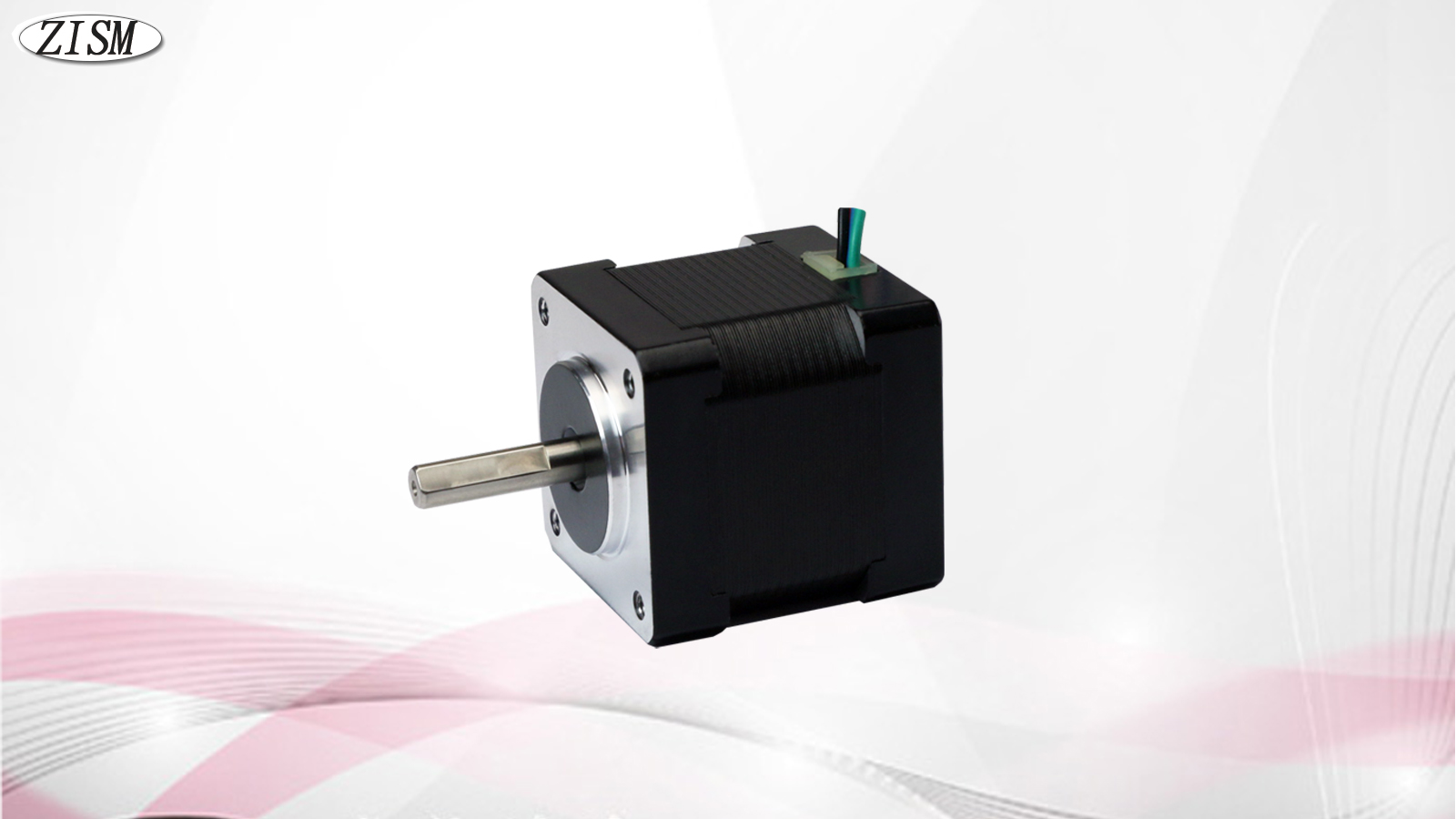

2相步進馬達☐35型/軸心ø5 mm

檔案下載

2相步進馬達 (安裝面 ☐ 35 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 10 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

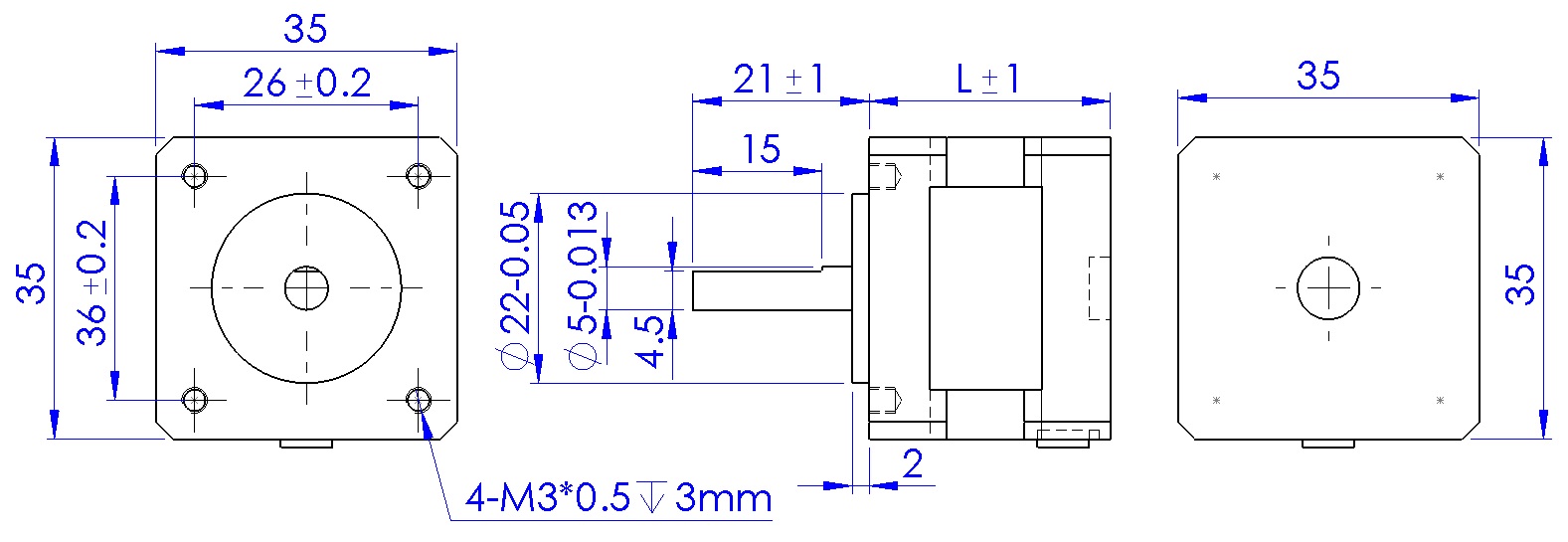

單軸心尺寸圖:

產品項目-電氣規格
☐:請填入
A:單軸
B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM2353-01☐ 1.8 10 0.5 20 11
ZKM2354-01☐ 1.8 2.7 1 2.7 14



產品項目-機械規格
☐:請填入
A:單軸
B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM2353-01☐ 0.14 4 28 平面 1
ZKM2354-01☐ 0.18 4 36 平面 1.4

★馬達軸心加工方式:平面切削/圓軸.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍

2相步進馬達☐35型/軸心ø5 mm
