直角中空型BL90無刷馬達200W

檔案下載

無刷馬達(安裝面 ☐ 90 mm)
▶使用環境溫度: 0 ~ + 40 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

分類:

直角中空型減速機一體式無刷馬達:

BL90 N 200 GF 20
無刷
系列		 馬達
長度		 馬達
瓦數		 軸心
樣式		 減速比 備註
☐90型 N=190mm 200W GF=
直角		 20=20比 轉角
90°

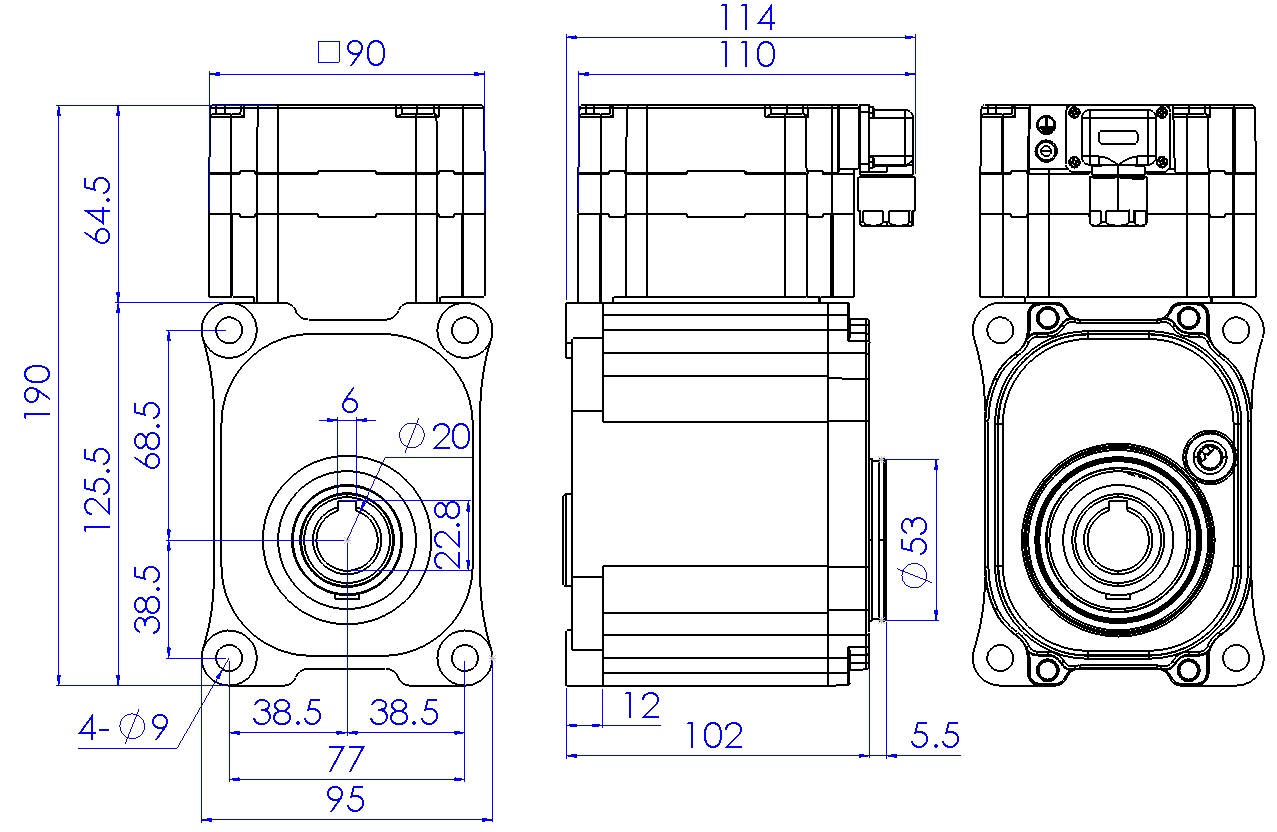

尺寸圖:

規格
型號		 功率
W		 電壓
V		 電流
A		 轉矩
kg-cm		 轉速
rpm		 馬達長度
L-mm		 重量
kg
BL90N200-GF☐☐ 200 AC220V  2  6.3 3000 190   3.8


▶馬達搭配減速機的容許轉矩:

減速機比數GF☐☐ 7.5 10 20 30 50
容許轉矩kg-cm 29 38 76 110 183

▶馬達極數(Poles):10
▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色 黃 綠 藍 紅 黑 黃 綠 藍
