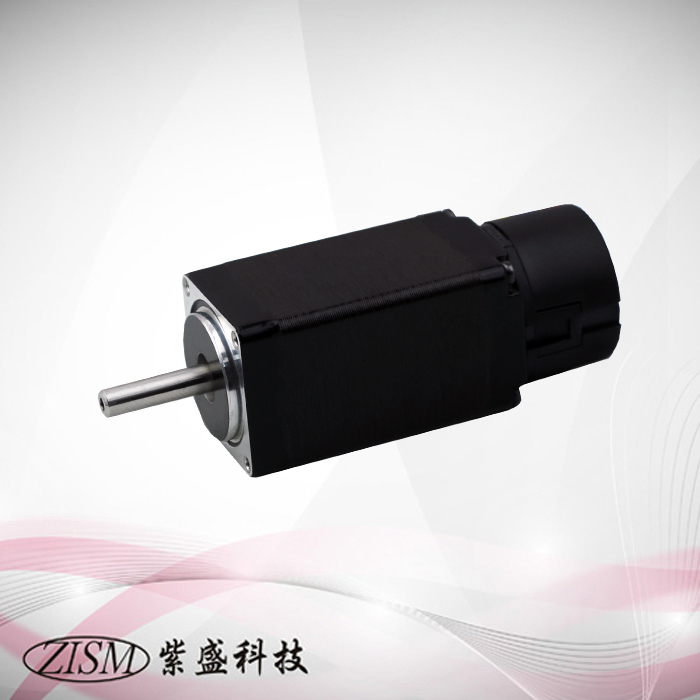

2相步進馬達☐28型加編碼器

2相步進馬達 (安裝面 ☐ 28 mm) HB-TYPE 為高轉矩,低震動的步進馬達加裝編碼器.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
步進+編碼器		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM2285-01AE1000 1.8 4.4 0.95 4.6 18

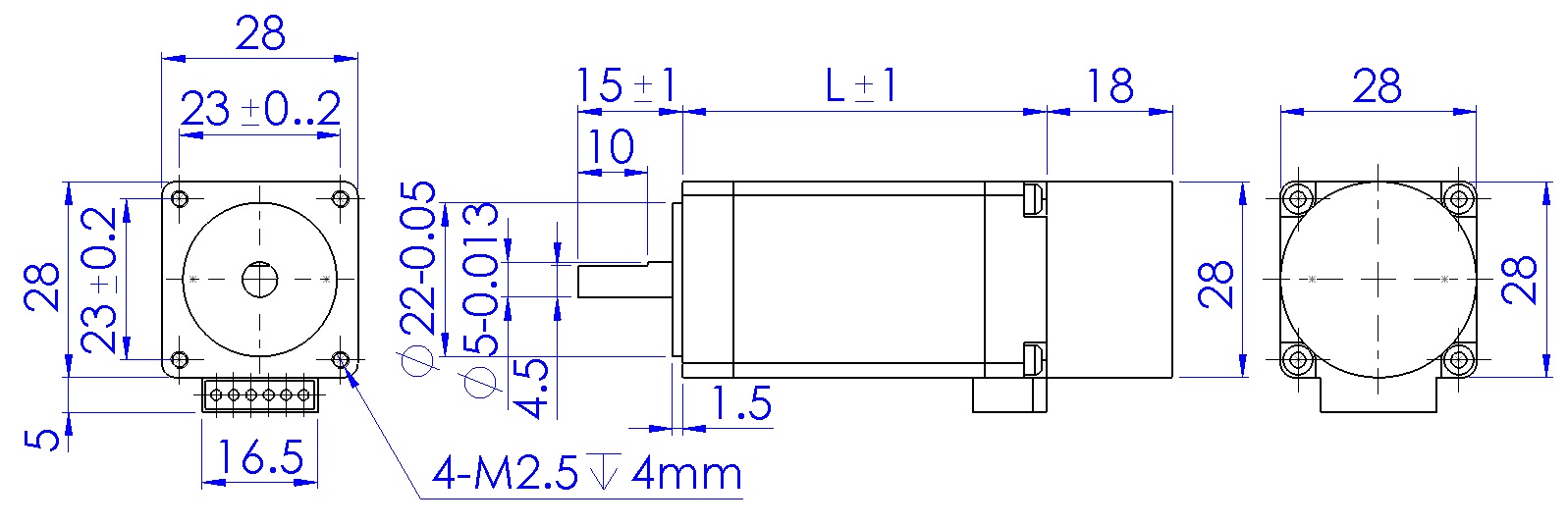

產品項目-機械規格
型號:
步進+編碼器		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM2285-01AE1000 0.25 6 50.5 圓軸 0.9

★馬達軸心加工方式:圓軸.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白

編碼器線色:

PIN 1 2 3 4 5 6
顏色 紅 黑 白 白/黑 綠 綠/黑
說明 5V GND A+ A- B+ B-
PIN 7 8 9
顏色 黃 黃/黑 Shield
說明 Z+ Z- –

編碼器規格:

Supply voltage DC: 4.5-5.5V
Supply current (max) 100 mA
Signal A+ A- B+ B- Z+ Z-
Rise/fall time (max) 100ns
Frequency 300 kHz
Output voltage”H” 2.4v Min
Output voltage”L” 0.4v Max
Max.output current 20 mA
2相步進馬達☐28型加編碼器
