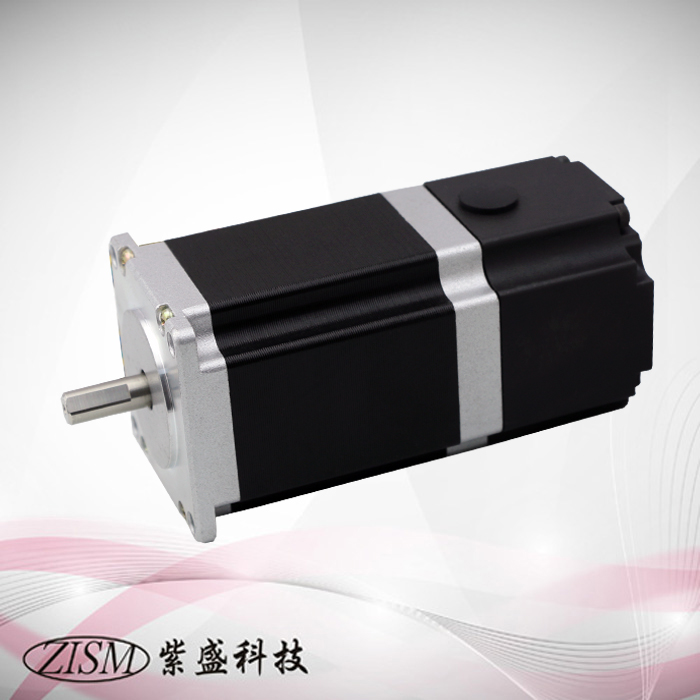

2相步進馬達☐57型+斷電剎車

2相步進馬達 (安裝面 ☐ 57 mm) HB-TYPE 為高轉矩,低震動的步進馬達+斷電剎車.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
▶永磁式斷電剎車器:高速無損耗~靜音低溫昇~反應時間僅30ms.
★注意:馬達表面溫度請保持在 60°C 以下.

Category:


產品項目-電氣規格

雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM264-02B4M 1.8 2.7 2.12 1.3 120
ZKM266-04B4M 1.8 2.1 4.2 0.5 300
ZKM268-04B4M 1.8 2.9 4 0.5 480

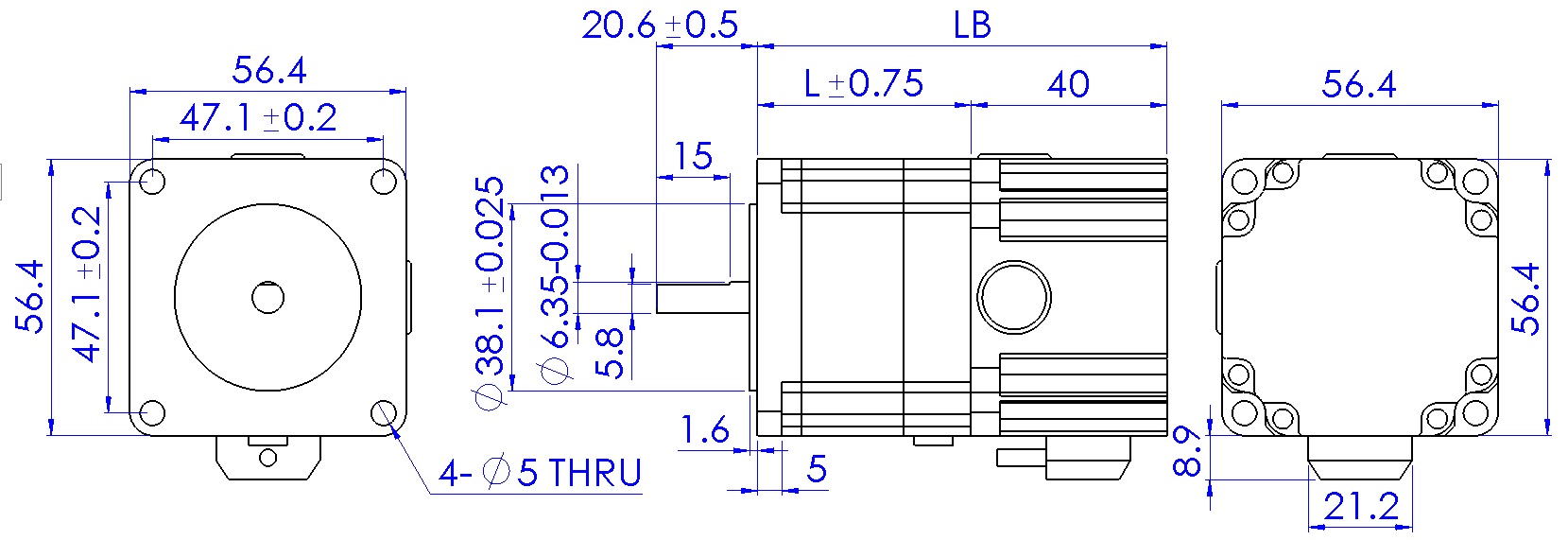

產品項目-機械規格

雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM264-02B4M 0.47 4 43.5 平面 5.4
ZKM266-04B4M 0.7 4 55 平面 11
ZKM268-04B4M 1 4 77.5 平面 17

★馬達軸心加工方式:平面切削.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍

斷電剎車器:

剎車器電源 剎車器功率 剎車器靜摩擦轉矩
DC24V 3.5W 17kg-cm
