2相步進馬達☐42型+編碼器

2相步進馬達 (安裝面 ☐ 42 mm) HB-TYPE 為高轉矩,低震動的步進馬達+編碼器.
使用環境溫度: – 20 ~ + 50 °C.
絕緣阻抗: 100 MΩ  Min (at DC 500V).
軸心平行振動: 0.075 mm Max.
軸心垂直振動: 0.025 mm Max.
容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

Category:


產品項目-電氣規格

步進
譯碼器		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM246-02B4E 1.8 6 1.5 4 74



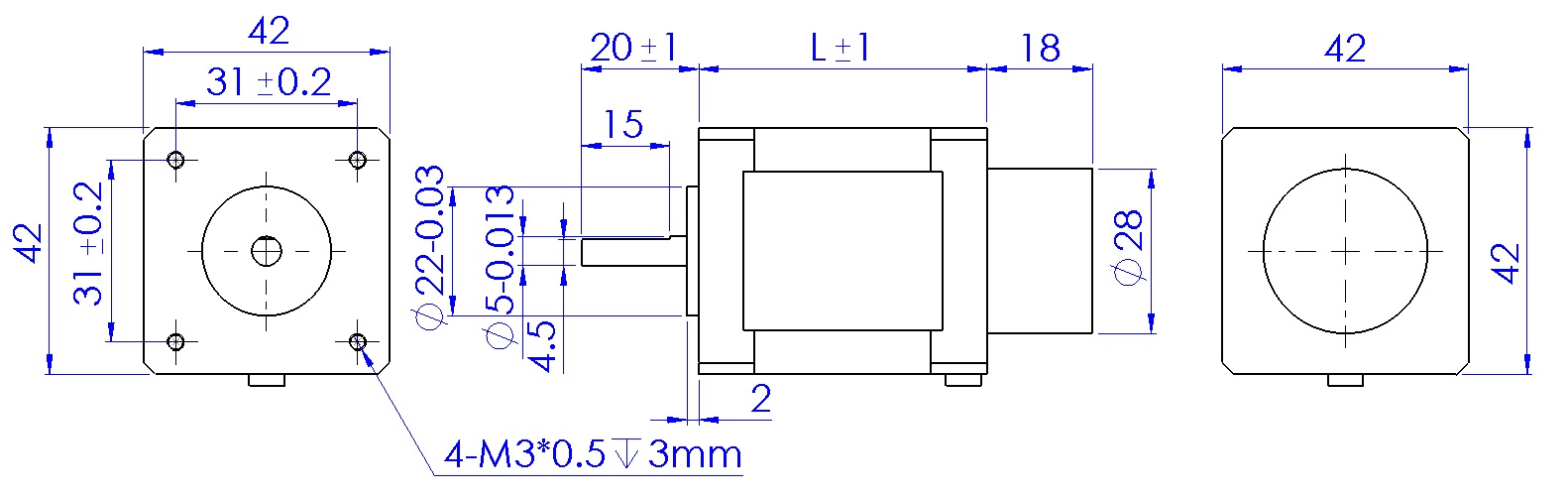

產品項目-機械規格

步進
譯碼器		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM246-02B4E 0.4 4 49 平面 6.5

★馬達軸心加工方式:平面切削.

馬達線色: (4線式接法)
定義 A /A B /B
顏色 黑 綠 紅 藍

ENCODER-28-TYPE

Resolution:
400/500/512/625/800/1000/1024/1250/1600/2000/2048/2500. P/R.
編碼器線色:

紅 黑 白 白黑 綠 綠黑 黃 黃黑
VCC GND A+ A- B+ B- Z+ Z-

Electrical

Supply voltage 5V 5V
Supply current (max) 100mA 100mA
Signal A.B.Z A+A-B+B-Z+Z-
Rise/fall time (max) 250ns 100ns
Frequency 130KHz 300KHz
Output voltage”H” 2.4V min 2.4V min
Output voltage”L” 0.4V Max 0.4V Max
Max.output current 10mA 20mA

——以下停產——

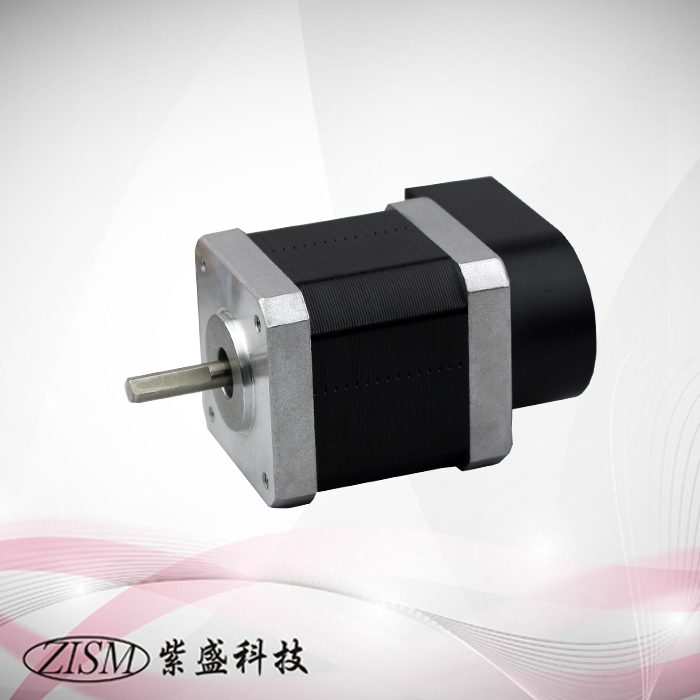

產品項目-電氣規格

步進
譯碼器		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM245-01AE1000 1.8 4.95 1.5 2.8 68



產品項目-機械規格

步進
譯碼器		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM245-01AE1000 0.45 6 48 平面 3.6

編碼器線色:

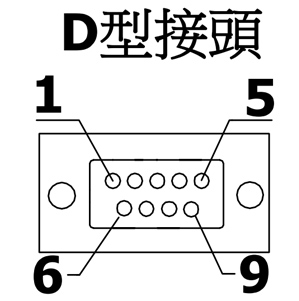

PIN 1 2 3 4 5 6 7
顏色 紅 藍 – 黃 綠 藍/黑 綠/黑
說明 +5V A+ – Z+ B+ A- B-



PIN 8 9
顏色 黃/黑 黑
說明 Z-  GND

編碼器線色:

PIN 1 2 3 4 5 6 7
顏色 棕 橙 紅 黃 綠 藍 紫
說明 – +5V GND – A- A+ B-



PIN 8 9 10
顏色 灰 白 黑
說明 B+ Z- Z+

編碼器規格:1000P/R

Supply voltage 5V
Supply current (max) 150mA
Signal A+A-B+B-Z+Z-
Rise/fall time (max) 100ns
Frequency 250KHz
Output voltage”H” 2.4V min
Output voltage”L” 0.4V Max
Max.output current 20mA

2相步進馬達☐42型+編碼器
