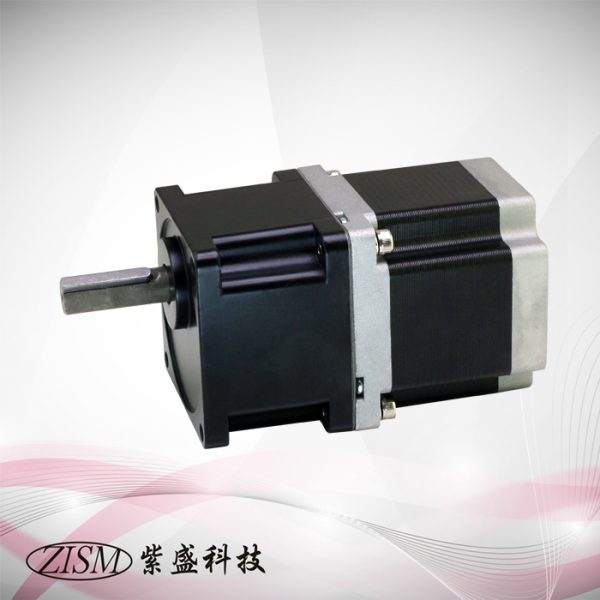

2相步進馬達☐60型行星式減速機

2相步進馬達 (安裝面 ☐ 60 mm) HB-TYPE 為高轉矩,低震動的減速機步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
步進+減速機		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM266-03AGH5 1.8 3 3 1 580

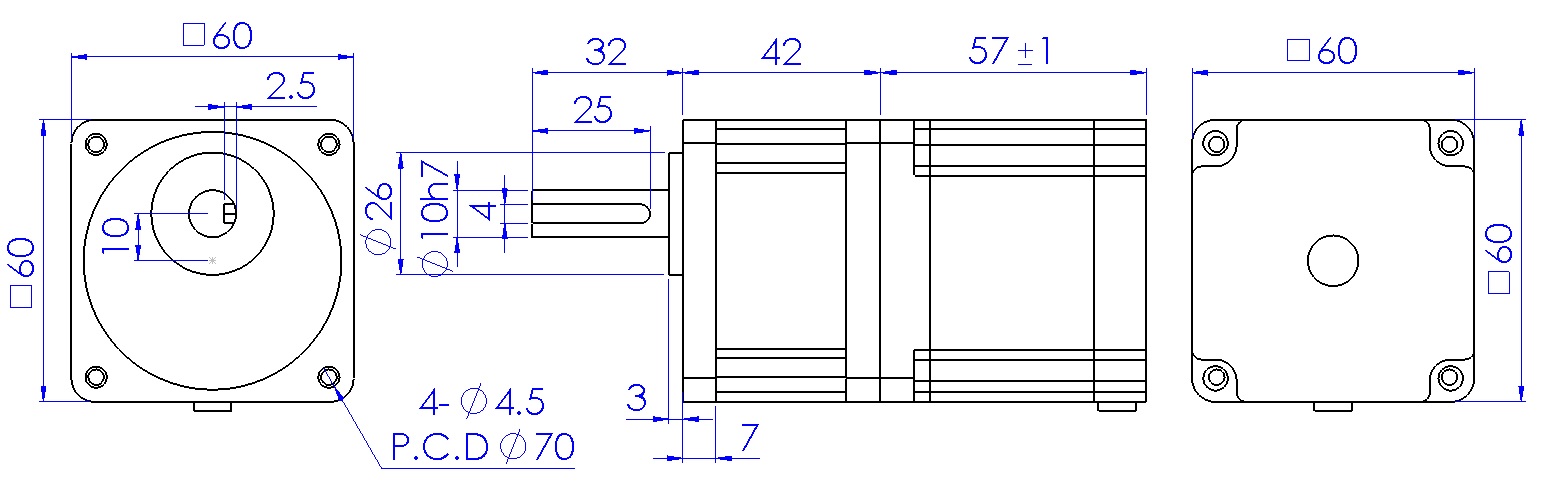

產品項目-機械規格
型號:
步進+減速機		 重量

kg

 馬達
出線		 長度
L1
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM266-03AGH5 0.85 6 57 齒型 12

★馬達軸心加工方式:齒型.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白

減速機規格:

搭配 減速機 2GH-☐K
減速比 5 10 20 30 50 100
減速機重量 0.32kg 0.35kg 0.42kg
減速機效率 81% 73% 66%
減速機長度( L2 ) 36mm 42mm 50mm
容許最大轉矩 30kg-cm 45kg-cm 60kg-cm

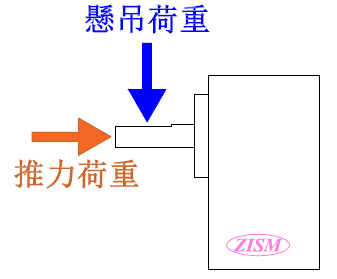

容許推力荷重 5kg
容許懸吊荷重 10kg
