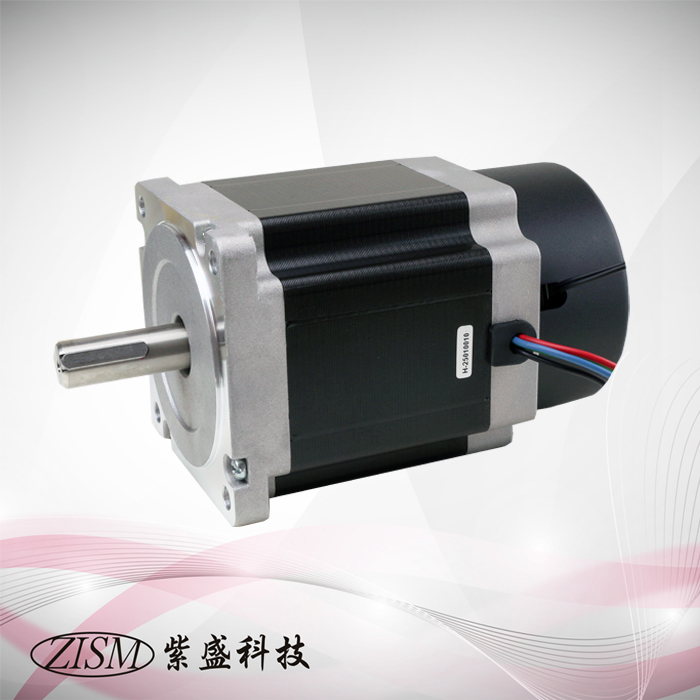

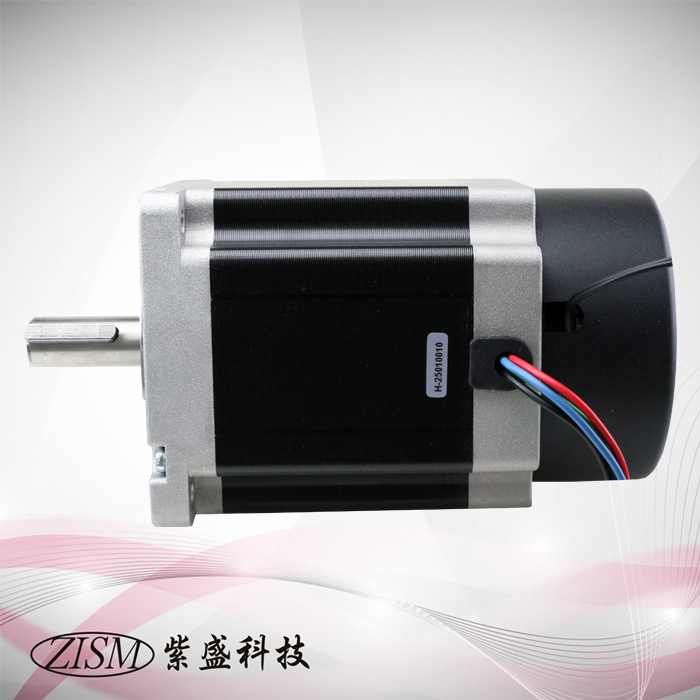

2相步進馬達☐85型+斷電剎車

2相步進馬達 (安裝面 ☐ 85 mm) HB-TYPE 為高轉矩,低震動的步進馬達+斷電剎車.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
▶斷電剎車器:高速低損耗~靜音低溫昇~反應時間僅50ms.
★注意:馬達表面溫度請保持在 60°C 以下.

Category:

產品項目-電氣規範
☐:請寫
A:單軸
B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM299-04BM 1.8 4 4 1 2700

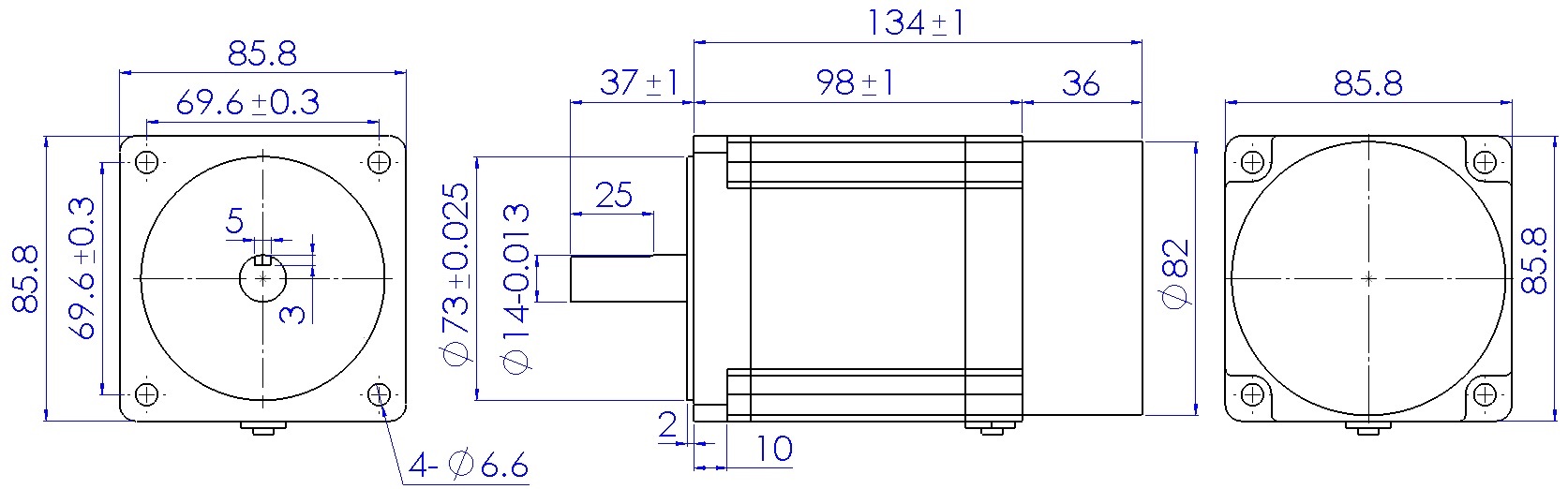

產品項目-機械規範
☐:請寫
A:單軸
B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM299-04BM 3.6 4 98 K5 6.3

★馬達軸新加工方式：K5=5mm鍵槽.單圓鍵5*5*L:25mm.

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍

斷電剎車器:

剎車器電源 剎車器功率 轎車靜靜摩擦扭力
DC24V/0.5A 12 W 40 kg-cm
