2相步進馬達☐28型斷電剎車

2相步進馬達 (安裝面 ☐ 28 mm) HB-TYPE 為高轉矩,低震動的步進馬達加裝斷電剎車.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
▶永磁式斷電剎車器:高速無損耗~靜音低溫昇~反應時間僅30ms.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
步進+剎車器		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM2284-01AM 1.8 4.56 0.7 6.8 12
ZKM2285-01AM 1.8 4.56 0.7 6.8 12

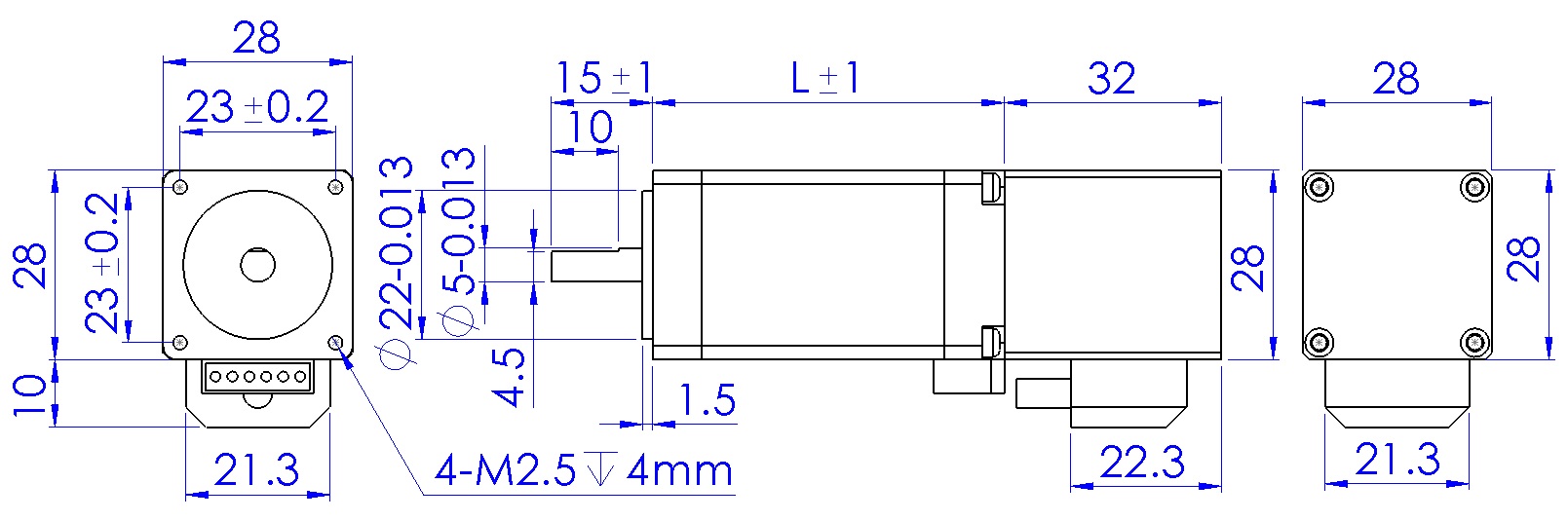

產品項目-機械規格
型號:
步進+剎車器		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM2284-01AM 0.22 6 67 平面 0.6
ZKM2285-01AM 0.27 4 75 圓軸 0.75

★馬達軸心加工方式:平面切削.
★馬達軸心加工方式:圓軸.

馬達線色: (6線式接法)

定義 A /A B /B CA CB
顏色 黑 綠 紅 藍 黃 白

馬達線色: (4線式接法)

定義 A /A B /B
顏色 黑 綠 紅 藍

斷電剎車器規格:

剎車器電源 煞出器功率 剎車器靜摩擦轉矩
DC24V(建議18V) 4W 4kg-cm
2相步進馬達☐28型斷電剎車
